专利号: 2018111606263
申请人: 禹州金科再生资源有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2023-11-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

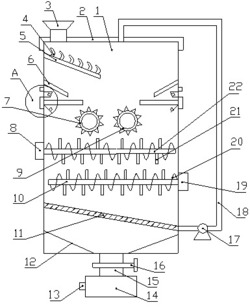

1.一种建筑垃圾再利用装置,它包括箱体,其特征在于:所述的箱体上端连接有箱盖,所述的箱盖上端左侧连接有进料斗,所述的进料斗贯穿箱盖与箱体相连通,所述的箱体左侧内壁上部固定连接有倾斜板,所述的倾斜板上端固定连接有挂钩,所述的箱体左右两侧内壁对称连接有电磁铁,所述的电磁铁位于倾斜板下方,所述的箱体左右两侧壁对称安装有电磁继电器,所述的箱体左右两侧内壁对称连接有电动锁扣,所述的电动锁扣内安装有锁芯,所述的箱体左右两侧插接有接料板,所述的接料板位于电磁铁下方,所述的接料板靠近箱体外侧的一端固定连接有推杆,所述的箱体左右两侧壁均铰接有挡杆,所述的挡杆位于电动锁扣下方,所述的挡杆上端固定连接有与锁芯相配合的锁舌,所述的箱体前端面中部连接有驱动电机A和驱动电机B,所述的驱动电机A和驱动电机B的输出轴分别连接有粉碎轴A和粉碎轴B,所述的粉碎轴A和粉碎轴B均贯穿箱体前侧壁并伸入到箱体内,所述的粉碎轴A和粉碎轴B另一端分别连接有粉碎辊A和粉碎辊B,所述的粉碎辊A和粉碎辊B上均固定连接有粉碎齿,所述的箱体左右两侧壁中部分别连接有第一电机和第二电机,所述的第一电机和第二电机的输出轴分别连接有第一粉碎轴和第二粉碎轴,所述的第一粉碎轴和第二粉碎轴分别贯穿箱体的左侧壁和右侧壁并伸入到箱体内,所述的第一粉碎轴和第二粉碎轴上均固定连接有螺旋刀片和粉碎刀片,所述的箱体内下部倾斜设置有筛板,所述的箱体右侧壁固定连接有回料管,所述的回料管上设置有固体输送泵,所述的回料管另一端与箱盖中部相连,所述的筛板下方箱体左右两侧内壁均固定连接有导料板,所述的箱体下端中部连接有出料管,所述的出料管上设置有阀门,所述的出料管下方设置有收料箱,所述的收料箱左侧壁连接有振动器,所述的电磁铁和电动锁扣均与电磁继电器电性连接。

2.如权利要求1所述的一种建筑垃圾再利用装置,其特征在于:所述的箱体与箱盖的连接方式为可拆卸式连接。

3.如权利要求1所述的一种建筑垃圾再利用装置,其特征在于:所述的粉碎轴A和粉碎轴B的旋转方向相反。

4.如权利要求1所述的一种建筑垃圾再利用装置,其特征在于:所述的第一粉碎轴位于第二粉碎轴上方,且第一粉碎轴和第二粉碎轴的旋转方向相反。

5.如权利要求1所述的一种建筑垃圾再利用装置,其特征在于:所述的螺旋刀片和粉碎刀片交错安装在粉碎轴A和粉碎轴B上。

6.如权利要求1所述的一种建筑垃圾再利用装置,其特征在于:所述的回料管与箱体连接处的高度低于筛板右端与箱体连接处的高度。

7.如权利要求1所述的一种建筑垃圾再利用装置,其特征在于:所述的推杆的高度等于挡杆与箱体连接处距电动锁扣下端的距离。

8.如权利要求1所述的一种建筑垃圾再利用装置,其特征在于:所述的电磁铁为倾斜式电磁铁。

9.如权利要求1所述的一种建筑垃圾再利用装置,其特征在于:所述的粉碎齿均匀安装在粉碎辊A和粉碎辊B上。
