专利号: 2018111633716
申请人: 瑞安市捷达机械制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

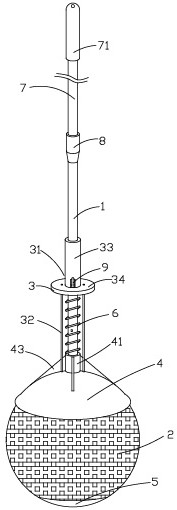

1.一种板栗捡拾器,其特征是:包括长杆(1)、挤压器以及多孔弹性材料的粘头(2),所述挤压器包括连杆装置(3)、固定盘(4)、活动盘(5),所述粘头(2)设置在固定盘(4)与活动盘(5)之间,所述固定盘(4)上端面中心处向上形成有连接管(41),所述长杆(1)的下端固定在连接管(41)内,所述连杆装置(3)包括推把(31)以及连杆(32),所述推把(31)套置在所述长杆(1)上可沿所述长杆(1)上下滑动,所述连杆(32)的上端穿过活动盘(5)上的沉头孔(51)、粘头(2)上的竖向贯通孔(21)以及固定盘(4)上的穿孔(42),并与所述推把(31)固定连接,所述推把(31)与连接管(41)之间设置有弹簧(6),所述弹簧(6)套置在所述长杆(1)上,其一端与推把(31)底端抵触连接,其另一端与连接管(41)上端抵触连接,在弹簧(6)恢复力作用下,所述连杆装置(3)向上拉动所述活动盘(5),设置在所述固定盘(4)与所述活动盘(5)之间的所述粘头(2)受到挤压,所述粘头(2)的孔隙变小,粘头(2)在敲击板栗时,板栗外壳的尖刺便刺入粘头(2)内,板栗便被固定在粘头(2)上,向下按压推把(31),粘头(2)不再受到固定盘(4)与活动盘(5)挤压,粘头(2)的孔隙因自身弹性还原,板栗便从粘头(2)上脱落。

2.根据权利要求1所述的一种板栗捡拾器,其特征是:所述长杆(1)上端套接有上杆体(7),所述上杆体(7)可相对所述长杆(1)作直线伸缩位移,所述上杆体(7)与所述长杆(1)之间设置有锁合结构(8),所述锁合结构(8)包括内套(81)和外套(82),所述外套(82)套装在所述内套(81)外侧,所述内套(81)固定于所述上杆体(7)下端,所述内套(81)下段锥形周壁上形成有贯通的剖沟(83),所述外套(82)套装在所述长杆(1)的上部,其下段具有与所述内套(81)的锥形周壁可相对轴向移动配合的锥形部分,所述锁合结构(8)还具有使所述外套(82)相对所述内套(81)轴向移动的结构,当所述外套(82)相对所述内套(81)轴向移动时,所述外套(82)通过所述内套(81)的下段锥形周壁对所述长杆(1)锁紧或松开。

3.根据权利要求2所述的一种板栗捡拾器,其特征是:所述连杆(32)设置为并列双杆结构,相对应的,所述固定盘(4)上的穿孔(42)、粘头(2)上的贯通孔(21)以及活动盘(5)上的沉头孔(51)均为两个,连杆(32)的双杆分别通过相对应的沉头孔(51)、贯通孔(21)、穿孔(42)。

4.根据权利要求3所述的一种板栗捡拾器,其特征是:所述推把(31)包括便于握持的握杆(33)以及与连杆(32)连接的环体(34),所述环体(34)的下端面设置有两个相对称的螺孔,所述连杆(32)的上端设置有与其适配的螺纹。

5.根据权利要求4所述的一种板栗捡拾器,其特征是:所述连接管(41)内制有内螺纹,所述长杆(1)下端设置有与内螺纹螺接的外螺纹。

6.根据权利要求5所述的一种板栗捡拾器,其特征是:所述连接管(41)与所述固定盘(4)上端面之间设置有加强筋(43)。

7.根据权利要求6所述的一种板栗捡拾器,其特征是:所述上杆体(7)顶端套设有护套(71)。

8.根据权利要求7所述的一种板栗捡拾器,其特征是:所述粘头(2)为海绵制成。
