专利号: 201811166181X
申请人: 安顺开发区鑫柯科技防雷有限责任公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 基本电气元件
更新日期:2024-04-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

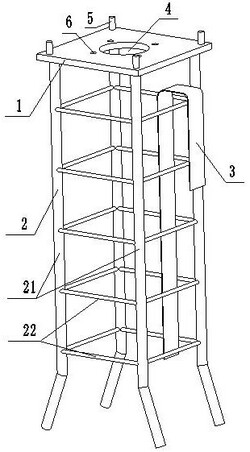

1.一种用于避雷针的预埋件结构,其特征在于:包括有预埋安装座(1)、井场立柱(2)和避雷接地接线(3),所述井场立柱(2)固定于所述预埋安装座(1)中,所述避雷接地接线(3)设置于井场立柱(2)中,在所述预埋安装座(1)的中心还设置有连接安装孔(4);其中,所述预埋安装座(1)作为预埋件上部,用于安装避雷针支撑座,所述预埋安装座(1)由钢板构成矩形结构,在所述预埋安装座(1)的上侧面还设置有四个定位柱(5),四个定位柱(5)分布于所述预埋安装座(1)上侧面的四个拐角处,在所述连接安装孔(4)外沿还设有多个均匀分布的连接螺栓孔(6),通过所述连接螺栓孔(6)用于与避雷针支撑座固定连接;而所述井场立柱(2)作为预埋件下部,用于通过混凝土固定设置在所述预埋安装座(1)的下侧面,并与所述预埋安装座(1)呈垂直状态固定连接,所述井场立柱(2)由四根垂直设置的圆钢筋(21)和多根横向设置的螺纹钢筋(22)组成井字形结构;所述多根横向设置的螺纹钢筋(22)分为多组,第一组均由四根螺纹钢筋(22)构成横担结构,所述横担通过焊接方式分别与所述四根垂直设置的圆钢筋(21)固定连接,其中所述垂直设置的圆钢筋(21)的外径大于所述横向设置的螺纹钢筋(22)的外径。

2.根据权利要求1所述的一种用于避雷针的预埋件结构,其特征在于:所述四根垂直设置的圆钢筋(21)的上端与预埋安装座(1)的下侧面通过焊接方式固定连接,其下端设置呈弯曲结构,弯曲形成J形结构,其弯曲端朝向所述预埋安装座(1)方向。

3.根据权利要求1所述的一种用于避雷针的预埋件结构,其特征在于:所述四根垂直设置的圆钢筋(21)的上端与预埋安装座(1)的下侧面通过焊接方式固定连接,其下端设置呈倾斜结构,其倾斜方向背离所述预埋安装座(1)的方向,向外倾斜呈八字形结构。

4.根据权利要求1所述的一种用于避雷针的预埋件结构,其特征在于:所述避雷接地接线(3)包括有垂直段和弯曲段,所述垂直段和弯曲段采用镀锌扁铁预制而成一体结构,其中垂直段通过焊接方式固定连接于所述井场立柱(2)的侧面中,其弯曲段位于所述垂直段上方,所述弯曲段弯曲形成U形结构,其U形结构的弯曲段背离所述预埋安装座(1)方向。
