专利号: 2018111669864
申请人: 徐雨锋
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2025-04-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

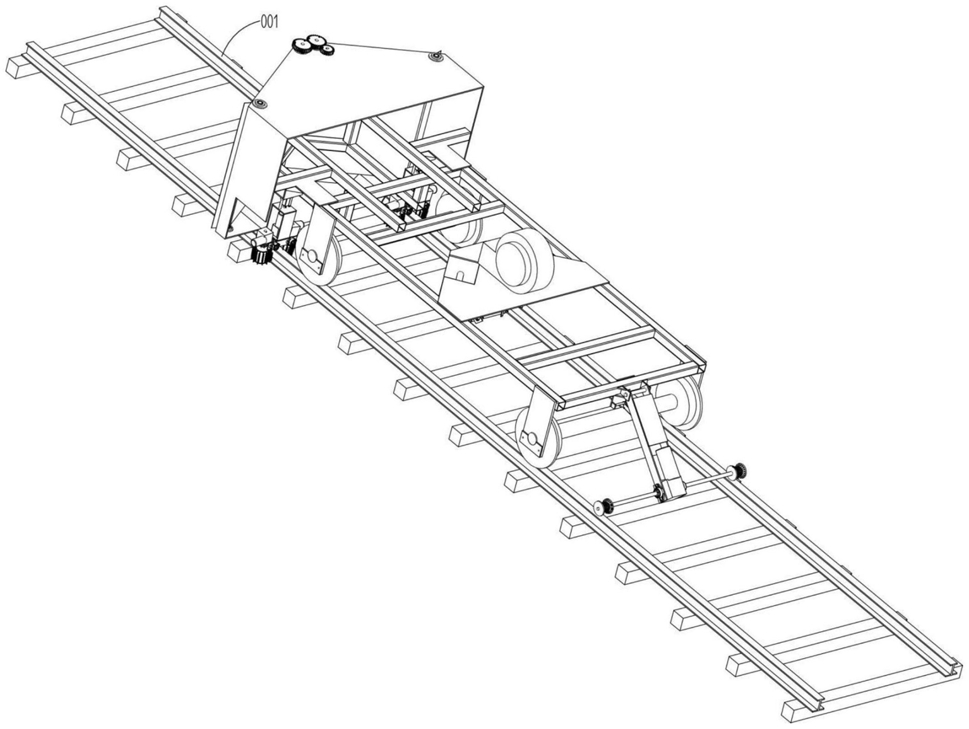

1.一种铁轨冰雪清扫车,包括车架,所述车架上安装有四个用于带动车架在铁轨上行走的转轮,其特征在于,所述车架的前端安装有铲雪机构,所述车架的后端安装有铁轨清扫机构;所述车架上在铲雪机构和铁轨清扫机构之间设有铁轨滚刷机构、在铁轨滚刷机构和铁轨清扫机构之间设有吹风机构;所述铲雪机构包括铲雪板、驱动电机、左传送带、右传送带,所述铲雪板包括水平设置的上盖板,所述上盖板的左侧边设有沿竖直方向向下延伸安装在车架左侧的左竖直板,所述上盖板的右侧边设有沿竖直方向向下延伸安装在车架右侧的右竖直板;所述左竖直板上在远离车架后端的侧边设有向车架前端方向延伸的用于将覆盖在铁轨上的雪推到铁轨外侧的左铲板,所述右竖直板上在远离车架后端的侧边设有向车架前端方向延伸的用于将覆盖在铁轨上的雪推到铁轨外侧的右铲板,所述左铲板和右铲板呈V字形相交在车架的正前方;左铲板和右铲板的上端均与上盖板连接;所述左铲板和右铲板连接处的内侧靠近下端处设有水平的加强板;所述左铲板和右铲板的下端分别设有向车架后方延伸的左撑板和右撑板,所述左撑板和右撑板以及加强板在同一平面内;所述上盖板和加强板之间转动连接有沿竖直方向并排设置的第一左轴和第一右轴;所述上盖板和左撑板之间转动连接有沿竖直方向设置的第二左轴,所述上盖板和右撑板之间转动连接有沿竖直方向设置的第二右轴;所述左铲板上在靠近第一左轴处沿竖直方向设有第一左槽、在靠近第二左轴处沿竖直方向设有第二左槽;所述右铲板上在靠近第一右轴处沿竖直方向设有第一右槽、在靠近第二右轴处沿竖直方向设有第二右槽;所述左传送带穿过第一左槽和第二左槽套接在第一左轴和第二左轴外侧,用于由第一左轴带动将左铲板前方的积雪传送至铁轨的外侧;所述右传送带穿过第一右槽和第二右槽套接在第一右轴和第二右轴外侧,用于由第一右轴带动将右铲板前方的积雪传送至铁轨的外侧;所述第一左轴的上端穿过上盖板安装有左齿轮,所述第一右轴的上端穿过上盖板安装有与左齿轮啮合的右齿轮,所述驱动电机安装在上盖板的下侧面上且其输出轴穿过上盖板安装有与所述右齿轮啮合的驱动齿轮。

2.根据权利要求1所述铁轨冰雪清扫车,其特征在于,所述铁轨滚刷机构为两个且分别安装在车架的左侧和右侧,用于清除左右两侧铁轨上的冰雪;所述铁轨滚刷机构包括沿竖直方向设置在车架上的第一电动推杆,所述第一电动推杆位于车架前端转轮的前方,所述第一电动推杆的伸缩端安装有滚刷支架,所述滚刷支架内安装有输出轴竖直向下的第一电机,所述第一电机的输出轴上安装有用于清除铁轨上端面冰雪的顶面钢丝滚刷;所述滚刷支架的左右两侧分别转动连接有输出轴竖直向下的左侧电机和右侧电机,所述左侧电机的输出轴上安装有用于清除铁轨左侧冰雪的左钢丝滚刷,所述右侧电机的输出轴上安装有用于清除铁轨右侧冰雪的右钢丝滚刷。

3.根据权利要求1所述铁轨冰雪清扫车,其特征在于,所述吹风机构包括左电动推杆和右电动推杆,以及安装在车架上的支撑横板,所述支撑横板上安装有鼓风机,所述支撑横板下方的左右两侧分别铰接有左风管转架和右风管转架,所述左风管转架上安装有与鼓风机出口连通的用于向车架左前方吹风的左风管,所述右风管转架上安装有与鼓风机出口连通的用于向车架右前方吹风的右风管;所述左电动推杆安装在支撑横板下方的左侧,且其伸缩端与所述左风管转架铰接用于调整左风管向下吹风的角度;所述右电动推杆安装在支撑横板下方的右侧,且其伸缩端与所述右风管转架铰接用于调整右风管向下吹风的角度。

4.根据权利要求1所述铁轨冰雪清扫车,其特征在于,所述铁轨清扫机构包括铰接在车架后端的毛刷支架,所述毛刷支架上在远离车架的一端沿垂直于车架行进方向转动连接有水平设置的毛刷转轴,所述毛刷支架上安装有用于驱动毛刷转轴转动的第二电机;所述毛刷转轴的两端分别安装有用于清扫铁轨上积雪的毛刷滚;所述车架的后端沿竖直方向设有连接板,所述连接板上铰接有第二电动推杆,所述第二电动推杆的伸缩端铰接在毛刷支架上用于控制毛刷滚压紧在铁轨的上端。

5.根据权利要求1所述铁轨冰雪清扫车,其特征在于,所述左铲板和右铲板的下端分别设有向下延伸的用于清除铁轨内枕木上的积雪的左延伸板和右延伸板,所述左延伸板和右延伸板呈V字形相交。

6.根据权利要求1所述铁轨冰雪清扫车,其特征在于,所述左铲板上在第二左槽的左边安装有沿竖直方向设置的用于刮除附着在左传送带上积雪的左刮板;所述右铲板上在第二右槽的右边安装有沿竖直方向设置的用于刮除附着在右传送带上积雪的右刮板。
