专利号: 2018111675475
申请人: 淮北德林机械设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

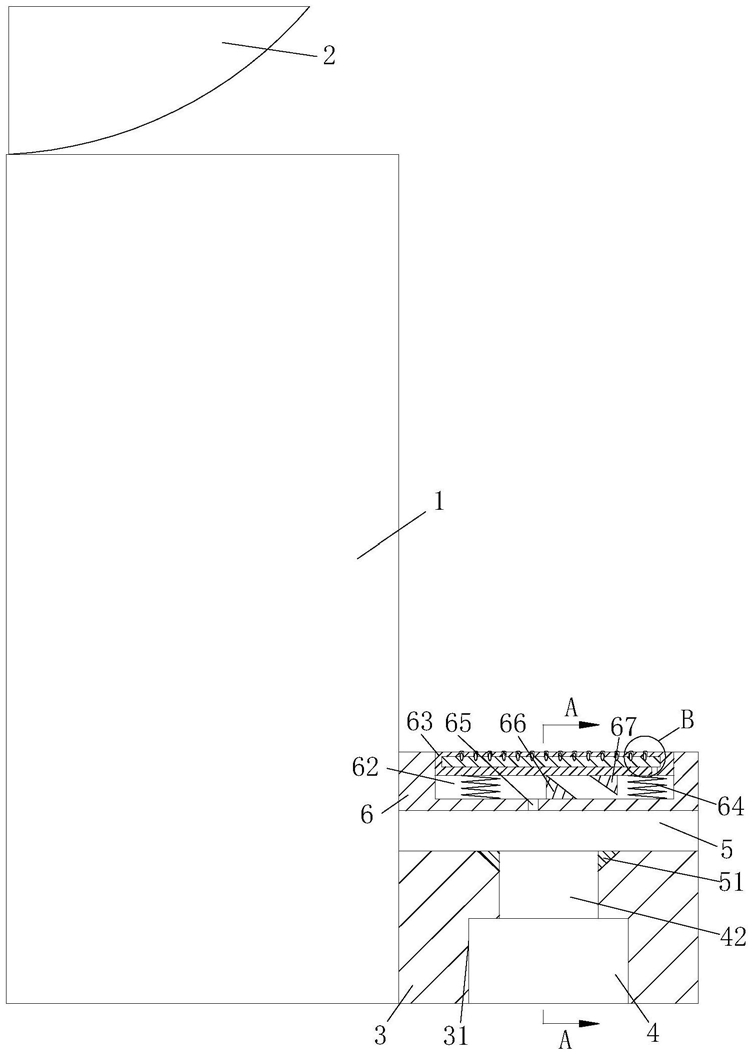

1.一种卫浴用洗漱台,包括洗漱柜(1)、洗漱盆(2)和升降台(3);其特征在于:所述洗漱盆(2)固连于洗漱柜(1)顶部;所述升降台(3)与洗漱柜(1)固连;所述升降台(3)开设有凹槽(31);所述凹槽(31)内固连有竖直设置的升降气缸(4);所述升降气缸(4)包括缸体(41)、升降轴(42)、第一气囊(43)、第一隔离板(44)、第二隔离板(45)和第一磁铁(46);所述升降轴(42)为圆筒形设计,且剖面为倒“凹”形,升降轴(42)穿入缸体(41)设置;所述缸体(41)内设有贴合升降轴(42)外圆的第一隔离板(44),所述第一隔离板(44)为圆筒形设计,且第一隔离板(44)的上下两端均固连于缸体(41)内壁;所述缸体(41)内设有贴合升降轴(42)内圆的第二隔离板(45);所述第二隔离板(45)圆筒形设计,上下两端均固连于缸体(41)内壁;所述升降轴(42)底部固连有第一磁铁(46);所述第一磁铁(46)圆环形设计,且贴合第一隔离板(44)和第二隔离板(45);所述第一隔离板(44)与缸体(41)内壁之间固连有第一气囊(43);

所述第一气囊(43)圆环形设计;所述缸体(41)外壁开设有连通第一气囊(43)的第一进气口(431),第一进气口(431)处设有单向阀,保证外界气体进入第一气囊(43);所述第一隔离板(44)上开设有第二进气口(432);所述第二进气口(432)连通第一磁铁(46)下方空间和第一气囊(43);所述第二进气口(432)设有单向阀,保证第一气囊(43)内气体进入第一磁铁(46)下方空间内;所述升降轴(42)上端固连有水平设置的承物台(5);所述承物台(5)上表面固连有站立台(6);所述缸体(41)外壁固连有水平设置的承物板(7);所述承物板(7)上方设有脚踏板(71);所述脚踏板(71)穿入缸体(41)内,延伸至第一气囊(43)的下方,且脚踏板(71)转动连接于缸体(41);所述脚踏板(71)下表面与承物板(7)上表面之间固连有第一弹簧(72);所述第一磁铁(46)下方设有凸块(47),所述凸块(47)锥形设计,且固连于缸体(41)底部内壁;所述凸块(47)表面转动连接有摆动杆(48);所述摆动杆(48)上表面与第一磁铁(46)下表面之间固连有第二弹簧(49);所述摆动杆(48)下表面固连有橡胶塞(481);所述橡胶塞(481)锥形设计;所述缸体(41)底部开设有与橡胶塞(481)相对应的出气口(482);摆动杆(48)在水平状态时,橡胶塞(481)塞入出气口(482)内;通过踩压和放松脚踏板(71),使脚踏板(71)挤压和放松第一气囊(43);使第一气囊(43)通过第二进气口(432)间歇性的对第一磁铁(46)下方的空间进行充气,使第一磁铁(46)与升降轴(42)上移,带动站立台(6)向上移动,使站在站立台(6)上的儿童上升;当站立台(6)需要下降时,继续踩压和放松脚踏板(71),使第一磁铁(46)继续上移,当第二弹簧(49)的拉力大于橡胶塞(481)与出气口(482)的摩擦力时,摆动杆(48)摆动,带动橡胶塞(481)上移,打开出气口(482),站立台(6)下移。

2.根据权利要求1所述的一种卫浴用洗漱台,其特征在于:所述第二隔离板(45)内滑动连接有第二磁铁(61);所述第二磁铁(61)水平设置,且与第一磁铁(46)处于同一水平线上;

所述站立台(6)内开设有摆动槽(62);所述摆动槽(62)内滑动连接有摆动台(63);所述摆动台(63)下表面与摆动槽(62)上表面之间固连有第三弹簧(64);所述第三弹簧(64)均匀布置;所述站立台(6)内开设有第三进气口(65);所述第三进气口(65)连通第二磁铁(61)上方空间和摆动槽(62);所述第三进气口(65)的一侧设有滑动连接于摆动槽(62)底部的滑板(66);所述滑板(66)上表面倾斜设置,且滑板(66)上表面接触摆动台(63)下表面;所述滑板(66)远离第三进气口(65)的一侧设有固定板(67);所述固定板(67)上表面固连于摆动台(63)下表面,且固定板(67)下表面和滑板(66)上表面相对倾斜设置;第一磁铁(46)上移,通过异性相吸带动第二磁铁(61)上移,使第二磁铁(61)上方气体通过第三进气口(65)进入摆动槽(62)内,使滑板(66)滑动挤压固定板(67),从而使摆动台(63)倾斜。

3.根据权利要求1所述的一种卫浴用洗漱台,其特征在于:所述承物台(5)的下表面开设有圆形凹槽,升降轴(42)穿入凹槽内设置;所述升降轴(42)承物台(5)采用焊接方式固定,且凹槽和升降轴(42)上表面均通过稀盐酸点喷后洗净,再通过焊接固定,焊渣(51)为倾斜设置,可加大承物台(5)受力面积。

4.根据权利要求1所述的一种卫浴用洗漱台,其特征在于:所述升降轴(42)为空心设置,且为铝制材料制成;所述升降轴(42)内外表面均设有不锈钢包裹;铝制材料制成的空心升降轴(42),可大幅度减轻升降轴(42)重量,不锈钢包裹可加强升降轴(42)强度。

5.根据权利要求1所述的一种卫浴用洗漱台,其特征在于:所述脚踏板(71)下表面和承物板(7)上表面之间固连有第二气囊(73);第二气囊(73)能在脚踏板(71)摆动时起到良好的缓冲和限位的作用。

6.根据权利要求2所述的一种卫浴用洗漱台,其特征在于:所述摆动台(63)内设有橡胶块(68);所述摆动台(63)上表面开设有多个小孔(69),橡胶块(68)为软质材料,且橡胶块(68)上表面设有多个对应小孔(69)的凸起,凸起穿过小孔(69),且凸起内设有空腔(681);

所述橡胶块(68)右侧底部开设有连通空腔(681)和摆动槽(62)的气孔(60);滑板(66)右移时,对空腔(681 )进行充气,使空腔(681)膨胀,由于凸起的壁厚较薄,首先从小孔(69)处凸出,防止摆动台(63)表面湿滑。
