专利号: 2018111679809
申请人: 涡阳县新源泡沫夹心板有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-11-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

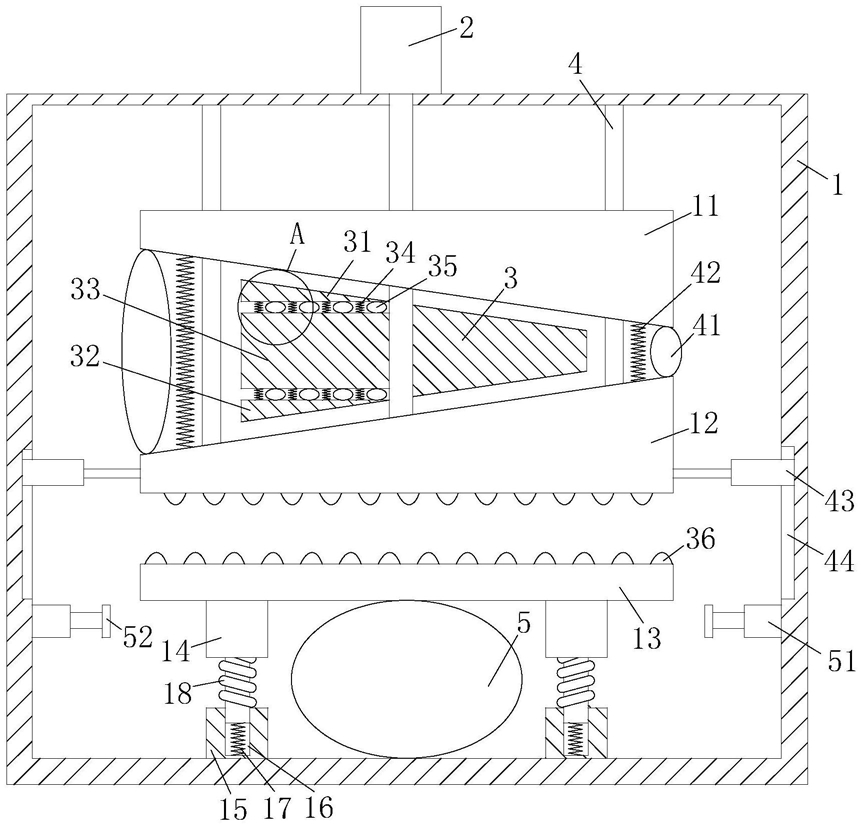

1.一种五金冲压机,包括夹紧装置,其特征在于:夹紧装置包括框体(1),所述框体(1)上表面固连有电机(2);所述电机(2)竖直设置,且转动轴穿入框体(1);所述框体(1)内设有固连于框体(1)侧壁的固定块(11);所述固定块(11)下方设有挤压块(12);所述挤压块(12)与固定块(11)相对的一面均倾斜设置,所述挤压块(12)与固定块(11)之间的间距从左到右递减;所述电机(2)的转动轴穿过固定块(11)与挤压块(12)转动连接;所述挤压块(12)与固定块(11)之间设有转动块(3);所述转动块(3)的上下表面分别和挤压块(12)与固定块(11)相对倾斜设置;所述电机(2)的转动轴穿过转动块(3),且与转动块(3)固连;所述挤压块(12)下方设有承物块(13);所述承物块(13)下表面固连有限位块(14);所述限位块(14)竖直设置,且形状为T形;所述框体(1)底部内壁固连有两个缓冲座(15);所述缓冲座(15)与限位块(14)相对应,且缓冲座(15)内开设有缓冲槽(16),限位块(14)穿入缓冲槽(16)设置;所述限位块(14)下端与缓冲槽(16)底面之间固连有第一弹簧(17);所述限位块(14)表面套接有第二弹簧(18);所述第二弹簧(18)的一端固连于限位块(14)表面,另一端固连于缓冲座(15)上表面;电机(2)转动带动转动块(3)转动,使转动块(3)外径较大的一端转至固定块(11)与挤压块(12)间距较小的一端,从而使挤压块(12)下降,带动承物块(13)下降,挤压第一弹簧(17)和第二弹簧(18),通过挤压块(12)和承物块(13)的配合固定五金件;

所述电机(2)的转动轴两侧均设有限位杆(4);所述限位杆(4)竖直设置,且限位杆(4)上端固连于框体(1)顶部内壁,下端穿过固定块(11)和穿入挤压块(12),分别与固定块(11)和挤压块(12)转动连接;限位杆(4)用于防止挤压块(12)摆动;

所述限位杆(4)远离转动块(3)的一侧均设有第一气囊(41);所述第一气囊(41)固连于固定块(11)和挤压块(12)之间;所述第一气囊(41)和限位杆(4)之间均设有第四弹簧(42);

所述第四弹簧(42)固连于固定块(11)和挤压块(12)之间;所述挤压块(12)左右两侧均设有水平设置的第一气压缸(43);所述第一气压缸(43)与第一气囊(41)相连通,且第一气压缸(43)的驱动端分别固连于挤压块(12)的左右两侧侧面;所述框体(1)左右两侧侧壁均开设有滑槽(44),第一气压缸(43)的底座于滑槽(44)内滑动;挤压块(12)向下运动拉伸第一气囊(41),使第一气压缸(43)的伸出端收缩,拉住挤压块(12)的两端,配合限位杆(4)防止挤压块(12)摆动。

2.根据权利要求1所述的一种五金冲压机,其特征在于:所述限位块(14)之间设有第二气囊(5);所述第二气囊(5)固连于承物块(13)和框体(1)底部内壁之间;所述第一气压缸(43)下方设有固连于框体(1)内壁的第二气压缸(51);所述第二气压缸(51)水平放置,且伸出端相对设置;所述第二气压缸(51)与第二气囊(5)相连通;所述第二气压缸(51)的伸出端均固连有挤压板(52);所述挤压板(52)的下表面与五金件完全固定后的承物块(13)上表面平行;所述挤压板(52)的上表面与五金件完全固定后挤压块(12)的下表面平行;挤压块(12)带动承物块(13)下移,挤压第二气囊(5),使第二气压缸(51)的伸出端伸出,带动挤压板(52)相对运动,承物块无法下移的同时,挤压板(52)接触五金件。

3.根据权利要求1所述的一种五金冲压机,其特征在于:所述转动块(3)包括上板(31)、下板(32)和转动板(33);所述上板(31)和下板(32)分别位于转动块(3)外径较大一端的上下两侧;所述转动板(33)位于上板(31)和下板(32)之间,且与电机(2)的转动轴固连;所述上板(31)与转动板(33)之间以及所述下板(32)与转动板(33)之间均固连有第三弹簧(34);

所述第三弹簧(34)均匀布置,且每两个第三弹簧(34)之间设有第三气囊(35);所述转动块(3)在第三弹簧(34)和第三气囊(35)完全收缩后的最大外径,小于挤压块(12)下移后挤压块(12)与固定块(11)之间的最大间距;所述挤压块(12)下表面和承物块(13)上表面均设有橡胶囊(36);所述橡胶囊(36)均匀布置;所述橡胶囊(36)为空心设置,且与第三气囊(35)相连通;转动块(3)转动,通过上板(31)、下板(32)和转动板(33)的作用挤压第三气囊(35),对橡胶囊(36)进行充气,当第三气囊(35)完全被挤压的同时,橡胶囊(36)充气完全,挤压块(12)和承物块(13)完全固定五金件。

4.根据权利要求3所述的一种五金冲压机,其特征在于:所述挤压块(12)下表面的橡胶囊(36)与承物块(13)上表面的橡胶囊(36)错位设置。
