1.一种聚吡咯/磷化铜复合材料的制备方法，其特征在于，包括以下步骤：

步骤1，制备磷化铜单体，

将十六烷基三甲基溴化铵溶于N,N-二甲基甲酰胺中，搅拌均匀后加入铜盐，搅拌均匀后加入白磷，水热反应后得到黑色沉淀物，将黑色沉淀物清洗、干燥后得到磷化铜单体；

步骤2，制备聚吡咯/磷化铜复合材料，

将步骤1制备好的磷化铜单体超声分散于去离子水中，得到溶液A，将吡咯单体和表面活性剂加入溶液A中，得到溶液B，其中磷化铜单体与吡咯单体的质量比为1：(6～10)；在溶液B中加入引发剂进行聚合反应，将反应产物清洗抽滤后，干燥制得聚吡咯/磷化铜复合材料。

2.根据权利要求1所述的一种聚吡咯/磷化铜复合材料的制备方法，其特征在于，步骤1中，十六烷基三甲基溴化铵和N,N-二甲基甲酰胺料液比为(0.05～0.1)g：30mL。

3.根据权利要求1所述的一种聚吡咯/磷化铜复合材料的制备方法，其特征在于，步骤1中，铜盐和十六烷基三甲基溴化铵比例为(1～2)mmol：(0.05～0.1)g，铜盐为五水硫酸铜、二水合氯化铜、三水合硝酸铜中的任一种。

4.根据权利要求1所述的一种聚吡咯/磷化铜复合材料的制备方法，其特征在于，步骤1中，白磷和铜盐的摩尔比为(2～3)：1。

5.根据权利要求1所述的一种聚吡咯/磷化铜复合材料的制备方法，其特征在于，步骤1中，水热反应温度为160～180℃，反应时间为16h。

6.根据权利要求1所述的一种聚吡咯/磷化铜复合材料的制备方法，其特征在于，步骤2中，溶液A中磷化铜单体的浓度为1mol/L，磷化铜单体与吡咯单体的质量比为1：(6～10)。

7.根据权利要求1所述的一种聚吡咯/磷化铜复合材料的制备方法，其特征在于，步骤2中，吡咯单体与表面活性剂的摩尔比为(2～3)：1；表面活性剂为羟基苯磺酸钠、十二烷基硫酸钠和十二烷基苯磺酸钠中的任一种。

8.根据权利要求1所述的一种聚吡咯/磷化铜复合材料的制备方法，其特征在于，步骤2中，引发剂与吡咯单体的摩尔比为(1～3)：1，引发剂选用过硫酸铵。

9.根据权利要求1-8任意一项所述的一种聚吡咯/磷化铜复合材料的制备方法，其特征在于，步骤2中，聚合反应温度为0～60℃，反应时间为6～24h。

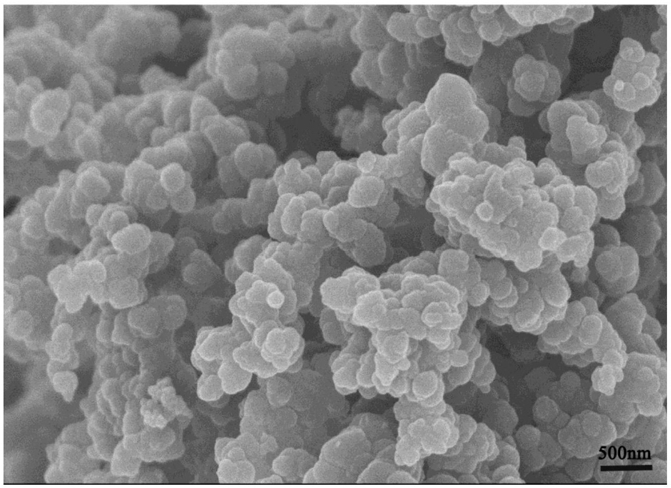

10.一种权利要求1-8任意一项制备方法制备的聚吡咯/磷化铜复合材料，其特征在于，由聚吡咯粒子和磷化铜粒子复合而成，其中聚吡咯粒子的平均粒径为220nm，磷化铜粒子的平均粒径为250nm。
