专利号: 2018111689675
申请人: 陕西科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

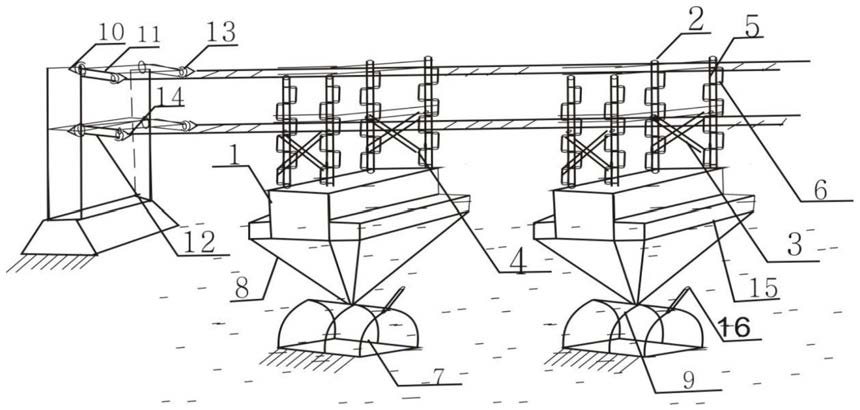

1.浮体箱桥墩式卯榫樑连接海上公铁桥,其特征在于包括浮体箱(1),浮体箱(1)设置在海水低潮位的面上,所述的浮体箱(1)上设置有若干桥墩柱(2),所述的桥墩柱(2)上设置有若干卯榫套a(5)与卯榫套b(6),卯榫套a(5)与卯榫套b(6)两个套是固定设置,卯榫套a(5)可在桥墩柱(2)上根据需要转动来调解卯榫套b(6)的方位,在卯榫樑(3)上铺设有动车桥面和公路桥面,所述的动车桥面和公路桥面通过连接桥(11)与固定动车桥面和公路桥面的端部相连,所述的浮体箱(1)的下方设置有若干海水囊式锚(7),海水囊式锚(7)上部设置有进水口(16),海水囊式锚(7)周边设置有禁锢缆(9),海水囊式锚(7)通过禁锢缆(9)与浮体箱(1)底部的不同部位连接。

2.根据权利要求1所述的浮体箱桥墩式卯榫樑连接海上公铁桥,其特征在于,所述的桥墩柱(2)上设置有若干卯榫套a(5)与卯榫套b(6),卯榫套a(5)与卯榫套b(6)两个套是固定配套设置,卯榫套a(5)与卯榫套b(6)相对于桥墩柱(2)为可转动定位结构。

3.根据权利要求1所述的浮体箱桥墩式卯榫樑连接海上公铁桥,其特征在于,所述的卯榫樑(3)两端设置有能嵌入卯榫套b(6)的嵌入头(4),桥墩柱(2)间通过两端插入的卯榫套b(6)的卯榫樑(3)连接。

4.根据权利要求1所述的浮体箱桥墩式卯榫樑连接海上公铁桥,其特征在于,所述的动车桥面及公路桥面分别通过自身的扣与连接桥(11)上设置的连接轴(12)与固定桥面的固定桥扣(10)连接。

5.根据权利要求1所述的浮体箱桥墩式卯榫樑连接海上公铁桥,其特征在于,所述的浮体箱(1)侧面设置有能平衡涨潮海水浮力的台阶式减浮台(15)。

6.根据权利要求1所述的浮体箱桥墩式卯榫樑连接海上公铁桥,其特征在于,所述的海水囊式锚(7)与台阶式减浮台(15)通过缆绳(8)相连。
