专利号: 2018111698778
申请人: 董润
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-05-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

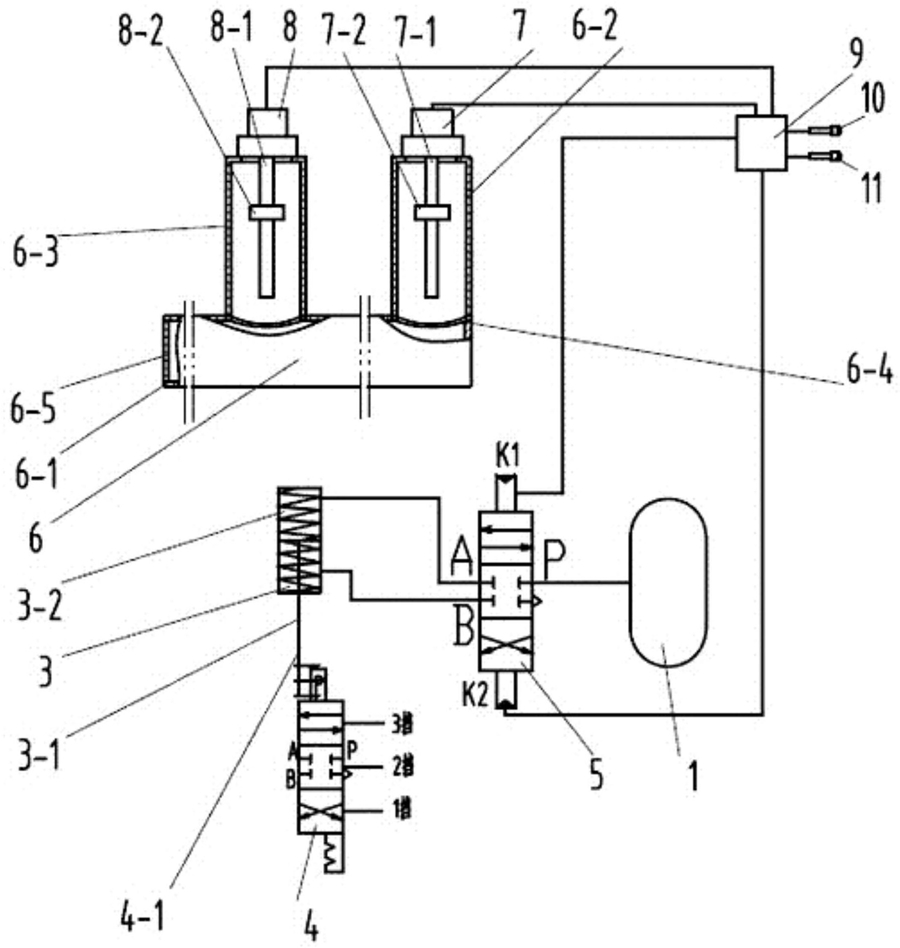

1.一种车辆的自动换挡装置的工作方法,自动换挡装置包括气包(1)、换挡气缸(3)和挡位操作阀(4),还包括电磁换向气阀(5)、水管组件(6)、第一水位开关(7)、第二水位开关(8)和主控制器(9);所述电磁换向气阀(5)的进气口P口与气包(1)连通,电磁换向气阀(5)的执行口A口和执行口B口分别与换挡气缸(3)的无杆腔和有杆腔连通,换挡气缸(3)的缸体(3-2)固定连接在机架上,换挡气缸(3)的活塞杆(3-1)与挡位操作阀(4)的阀杆(4-1)固定连接;所述电磁换向气阀(5)的接线端K1和接线端K2均与主控制器(9)电连接;

其特征是:所述水管组件(6)包括横管(6-1)、第一纵管(6-2)、第二纵管(6-3)、第一封板(6-4)和第二封板(6-5);所述第一封板(6-4)和第二封板(6-5)固定连接在横管(6-1)的两侧;所述第一纵管(6-2)和第二纵管(6-3)依次固定连接在横管(6-1)的顶壁处且第一纵管(6-2)位于第一封板(6-4)的一侧,第一纵管(6-2)和第二纵管(6-3)的内腔均与横管(6-

1)的内腔连通;所述第一水位开关(7)固定连接在第一纵管(6-2)上且第一水位开关(7)的探测元件插入第一纵管(6-2)的内腔;所述第二水位开关(8)固定连接在第二纵管(6-3)上且第二水位开关(8)的探测元件插入第二纵管(6-3)的内腔,第一水位开关(7)和第二水位开关(8)均与主控制器(9)电连接;

所述的工作方法,包括:当第一水位开关(7)处的水位高于设定值时,第一水位开关(7)接通;当第二水位开关(8)处的水位高于设定值时,第二水位开关(8)接通;当第一水位开关(7)和第二水位开关(8)均断开时,由主控制器(9)控制电磁换向气阀(5)的接线端K1得电;

当第一水位开关(7)接通和第二水位开关(8)断开时,由主控制器(9)控制电磁换向气阀(5)的接线端K1和接线端K2均不得电;当第一水位开关(7)和第二水位开关(8)均接通时,由主控制器(9)控制电磁换向气阀(5)的接线端K2得电;

自动换挡装置还包括第一按钮开关(10)和第二按钮开关(11);所述第一按钮开关(10)和第二按钮开关(11)均与主控制器(9)电连接;

所述的工作方法,还包括:当第一按钮开关(10)和第二按钮开关(11)均断开时,由主控制器(9)控制电磁换向气阀(5)的接线端K1得电;当第一按钮开关(10)接通和第二按钮开关(11)断开时,由主控制器(9)控制电磁换向气阀(5)的接线端K1和接线端K2均不得电;当第一按钮开关(10)和第二按钮开关(11)均接通时,由主控制器(9)控制电磁换向气阀(5)的接线端K2得电。
