专利号: 201811170450X
申请人: 来斯奥集成家居股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

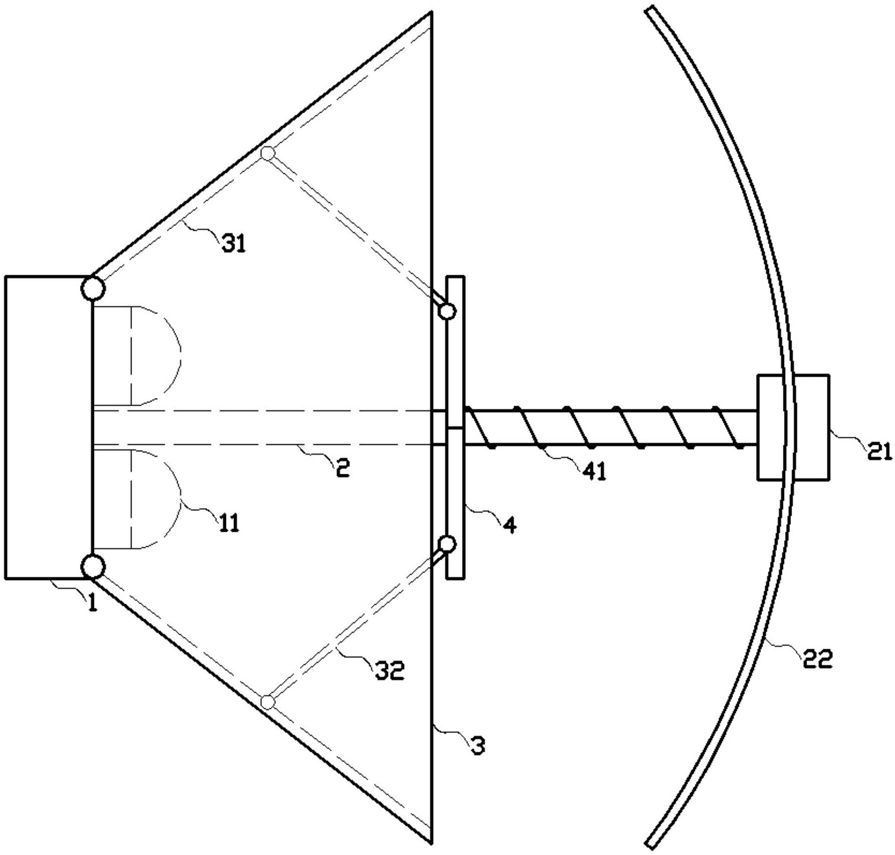

1.一种防眩目汽车照明自适应调节控制方法,该方法基于汽车照明装置实现,所述装置包括固定模块(1)、支撑模块(2)、缩放模块(3)及滑动模块(4),其特征在于:所述固定模块(1)包括圆形的定位板,所述定位板安装在汽车外侧前端的照明处,所述定位板的前端面上设置有对称的照明灯(11),所述定位板前端面的中心设置有固定孔;所述支撑模块(2)包括支撑杆,所述支撑杆垂直固定在所述固定孔内,所述支撑杆的前端固定安装有限位块(21);所述缩放模块(3)包括弹性材料制作的扩展膜,所述扩展膜形状设为漏斗状,所述扩展膜小口端固定安装在所述定位板的前端面上,所述扩展膜的内侧面设有反光材料;所述扩展膜的内部设置有支撑架,所述支撑架包括主杆(31)及支杆(32),所述主杆(31)的后端与所述固定板的前端面铰接,所述主杆(31)的中间段与所述支杆(32)的后端铰接,所述支杆(32)的前端与所述滑动模块(4)连接,所述主杆(31)与所述扩展膜的内侧面固定连接;所述滑动模块(4)包括滑动板,所述滑动板的中心设有滑孔,所述滑动板通过所述滑孔滑动装配在所述支撑杆上,所述滑动板的后端与所述支杆(32)铰接;所述滑动模块(4)包括拉簧(41),所述拉簧(41)一端与所述滑动板的前端面固定连接,另一端与所述限位块(21)的后端面固定连接;

所述固定模块(1)包括警示模块,所述警示模块包括音响信号装置,所述音响信号装置使用汽车喇叭,所述音响信号装置固定安装在所述固定板的前面板上,所述音响信号装置通过导线与汽车喇叭开关连接;

所述防眩目汽车照明自适应调节控制方法具体包括如下步骤:

(1)当汽车在夜间行驶时,驾驶员打开所述照明灯(11);由于汽车在行驶时会有风阻,因此流过该装置的气流会将所述扩展膜撑开,所述支撑架随之被打开,使得所述扩展膜打开呈伞状;由于所述扩展膜内侧面设有反光材料,因此光线在展开的所述扩展膜作用下被反射出去,将汽车前方的道路环境照亮,使得驾驶员能够看清路况;

(2)当汽车前方拥堵时,驾驶员减速行驶,此时所述扩展膜内气流的压力减小,所述滑动板在所述拉簧(41)的作用下复位滑动,带动所述支撑架收拢,从而使得所述扩展膜同时收拢,此时由于所述扩展膜及所述滑动板将大部分的光源遮蔽,因此只有少数的光源射出用于照明,使得光线强度降低,从而保证了汽车前方车辆及行人不被强光干扰,极大的提高了行车及行人的安全性;

(3)当汽车通过拥堵路段,再次高速行驶时,所述扩展膜再次撑开,使得照明光线强度增强,保证了驾驶员拥有足够的夜间行驶视野;

进一步,还包括警示声音自适应控制方法:汽车在高速行驶时,所述扩展膜被撑开,当汽车前方出现行人时,驾驶员按动汽车喇叭,所述喇叭的声音通过所述扩展膜被放大,能够对行人进行警示作用,以提醒有车辆驶来,注意避让;

当车辆靠近行人后,驾驶员减速行驶,所述扩展膜收拢,此时驾驶员按动所述喇叭,所述喇叭的声源大部分被所述滑动板及收拢的所述扩展膜封闭,因此声音会自动缩小,既能提醒行人避让车辆,又能避免惊吓到行人。

2.根据权利要求1所述的防眩目汽车照明自适应调节控制方法,其特征在于:所述限位块(21)上设置有过滤网(22),所述过滤网(22)的形状设为弧形,所述过滤网(22)使用金属网材料制作。

3.根据权利要求1所述的防眩目汽车照明自适应调节控制方法,其特征在于:所述滑动板下半部分使用透明材料制作,所述滑动板的上半部分使用遮光材料(42)制作。
