专利号: 2018111706878
申请人: 盐城国睿信科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

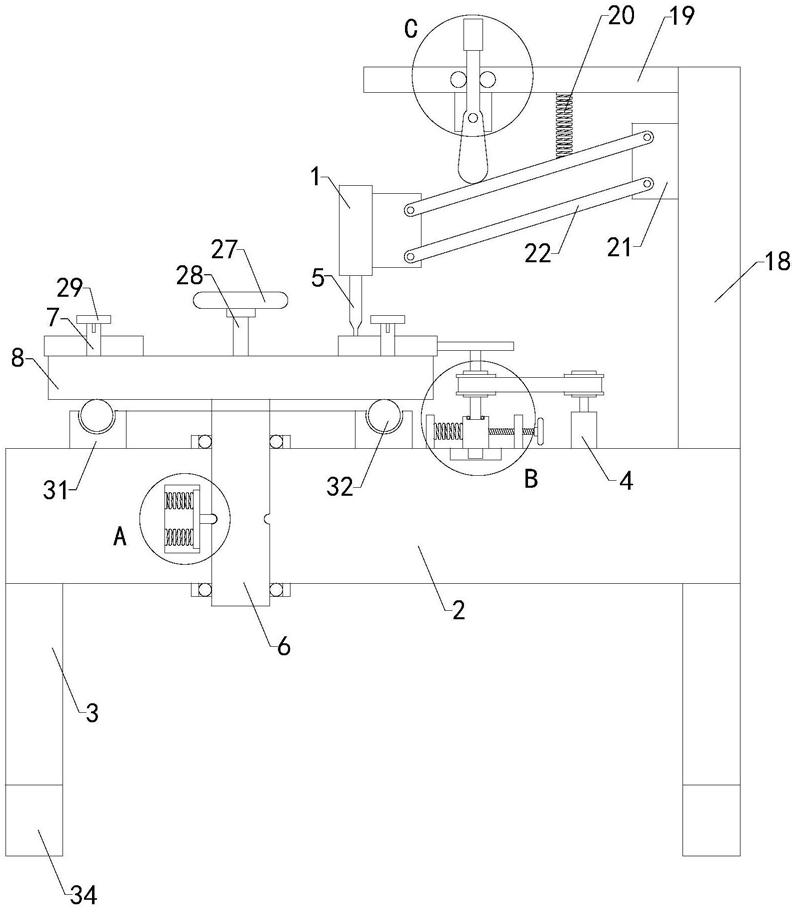

1.一种用于软件存储的烧录装置,包括刻录机(1)、操作板(2)、四组支腿(3)和带动电机(4),四组支腿(3)的顶端分别与操作板(2)底端的左前侧、左后侧、右前侧和右后侧连接,并且带动电机(4)的底端与操作板(2)的顶端右侧连接,带动电机(4)的顶部输出端设置有传动轴,并且传动轴上设置带动盘,刻录机(1)的底部输出端设置有刻录头(5);其特征在于,包括转轴(6)、四组支撑轴(7)、转盘(8)、限位插头(9)、限位板(10)和四组支撑弹簧(11),所述操作板(2)的顶端左侧设置有上下贯穿的调节通孔,并且调节通孔的顶端和底端分别同心设置有上轴承座和下轴承座,并且上轴承座和下轴承座内部分别设置有上滚珠轴承和下滚珠轴承,所述转轴(6)的底端自上轴承座的顶端依次穿过上滚珠轴承、调节通孔和下滚珠轴承内部,并且转轴(6)圆周外壁上分别与上滚珠轴承和下滚珠轴承内部的接触位置之间固定连接,并且所述转盘(8)的底端与所述转轴(6)的顶端同心连接,所述四组支撑轴(7)的底端分别与所述转盘(8)顶端的左前侧、左后侧、右前侧和右后侧连接,所述操作板(2)的内部左侧设置有调节腔室,并且调节腔室的右端内壁上设置有与调节通孔内部相通的连接通孔,所述限位板(10)和四组支撑弹簧(11)均位于所述调节腔室内部,并且四组支撑弹簧(11)的左端分别与调节腔室左端内壁的上前侧、上后侧、下前侧和下后侧连接,四组支撑弹簧(11)的右端分别与限位板(10)左端的上前侧、上后侧、下前侧和下后侧连接,所述限位插头(9)的左端与限位板(10)的右端中部连接,并且限位插头(9)的右端自调节腔室内部穿过连接通孔并横向伸入至调节通孔内部,限位插头(9)的右端设置为半球形,所述转轴(6)圆周外壁的左前侧、左后侧、右前侧和右后侧均设置有半球形插槽,并且四组半球形插槽均与所述限位插头(9)横向位于同一基准面上;还包括传动皮带(12)、移动块(13)、带动轴(14)、左挡板(15)、右挡板、调节弹簧(16)和调节螺栓(17),所述操作板(2)的顶端右侧设置有左右方向上燕尾滑槽,燕尾滑槽位于所述带动电机(4)的左侧,并且所述移动块(13)的底端设置有燕尾滑块,所述燕尾滑块可滑动设置在燕尾滑槽内部,并且移动块(13)的底端与所述操作板(2)的顶端可滑动接触,移动块(13)的顶端设置有带动槽,并且带动槽内部设置有带动滚珠轴承,所述带动轴(14)的底插入并固定安装至带动滚珠轴承内部,所述带动轴(14)的外部上侧固定套装设置有皮带从动轮,并且所述传动轴的顶端同心设置有皮带主动轮,所述传动皮带(12)分别套装在所述皮带主动轮和皮带从动轮上,所述带动盘的底端与所述带动轴(14)的顶端同心连接,所述左挡板(15)和右挡板分别位于所述移动块(13)的左侧和右侧,并且左挡板(15)和右挡板的底端均与操作板(2)的顶端连接,所述调节弹簧(16)的左端与左挡板(15)的右端连接,并且调节弹簧(16)的右端与所述移动块(13)的左端连接,所述右挡板的内部横向设置有左右贯穿的调节螺纹通孔,并且所述调节螺栓(17)的左端自右挡板的右端螺装至调节螺纹通孔内部并旋出至右挡板的左端外界;还包括支撑柱(18)、顶杆(19)、连接弹簧(20)、右调节板(21)、左调节板、两组平行杆(22)、固定环(23)和拨动杆(24),所述支撑柱(18)的底端与所述操作板(2)的顶端右侧连接,并且所述顶杆(19)的右端与支撑柱(18)的左端上侧连接,所述右调节板(21)的右端与支撑柱(18)的左端上侧连接,并且所述两组平行杆(22)的右端分别与右调节板(21)前端的上侧和下侧可转动连接,并且所述左调节板的左端与所述刻录机(1)的右端连接,并且两组平行杆(22)的左端分别与左调节板前端的上侧和下侧可转动连接,所述连接弹簧(20)的顶端与顶杆(19)的底端右侧连接,并且连接弹簧(20)的底端与所述两组平行杆(22)中位于上侧平行杆(22)的顶端右侧连接,所述固定环(23)的顶端与顶杆(19)的底端左前侧连接,并且所述拨动杆(24)的中部与固定环(23)的中部通过旋轴可转动连接,拨动杆(24)的底端设置为圆弧形结构,并且拨动杆(24)的底端通过圆弧形结构与两组平行杆(22)中位于上侧平行杆(22)的顶端左侧接触。

2.如权利要求1所述的一种用于软件存储的烧录装置,其特征在于,还包括固定杆(25)和限位螺栓(26),所述顶杆(19)的前端右侧设置有前后贯穿的限位螺纹通孔,并且所述限位螺栓(26)的前端自顶杆(19)的后端螺装穿过限位螺纹通孔内部并旋出至顶杆(19)的前端外界,限位螺栓(26)的左端与所述拨动杆(24)的右端接触,所述固定杆(25)的右端与拨动杆(24)的左端接触,并且固定杆(25)的后端与顶杆(19)的前端左侧连接。

3.如权利要求2所述的一种用于软件存储的烧录装置,其特征在于,还包括转轮(27)和连接轴(28),所述连接轴(28)的底端与所述转盘(8)的顶端同心连接,并且所述转轮(27)的底端与所述连接轴(28)的顶端同心连接。

4.如权利要求3所述的一种用于软件存储的烧录装置,其特征在于,还包括四组挡盘(29),所述四组挡盘(29)的底端均设置有插柱,并且所述四组支撑轴(7)的顶端均设置有插槽,所述四组插柱的底端分别插紧至四组插孔内部。

5.如权利要求4所述的一种用于软件存储的烧录装置,其特征在于,还包括把套(30),所述把套(30)套装在所述拨动杆(24)的外部上侧。

6.如权利要求5所述的一种用于软件存储的烧录装置,其特征在于,还包括支撑环(31)和多组万向滚珠(32),所述支撑环(31)同心套设在所述转轴(6)的外部,并且支撑环(31)的底端与所述操作板(2)的顶端连接,支撑环(31)的顶端环形设置有多组球形卡槽,并且所述多组万向滚珠(32)分别可转动设置在所述多组球形卡槽内部,多组万向滚珠(32)的顶端均与所述转盘(8)的底端可滚动接触。

7.如权利要求6所述的一种用于软件存储的烧录装置,其特征在于,还包括两组左限位盘(33)和两组右限位盘,所述两组左限位盘(33)分别固定套装在所述皮带从动轴的外部上侧和下侧,并且两组左限位盘(33)分别位于所述传动皮带(12)的上侧和下侧,所述两组右限位盘分别固定套装在所述皮带主动轴的外部上侧和下侧,并且两组右限位盘分别位于所述传动皮带(12)的上侧和下侧。

8.如权利要求7所述的一种用于软件存储的烧录装置,其特征在于,还包括四组防滑垫块(34),所述四组防滑垫块(34)的顶端分别与所述四组支腿(3)的底端连接。
