专利号: 201811172218X
申请人: 胡佳威
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

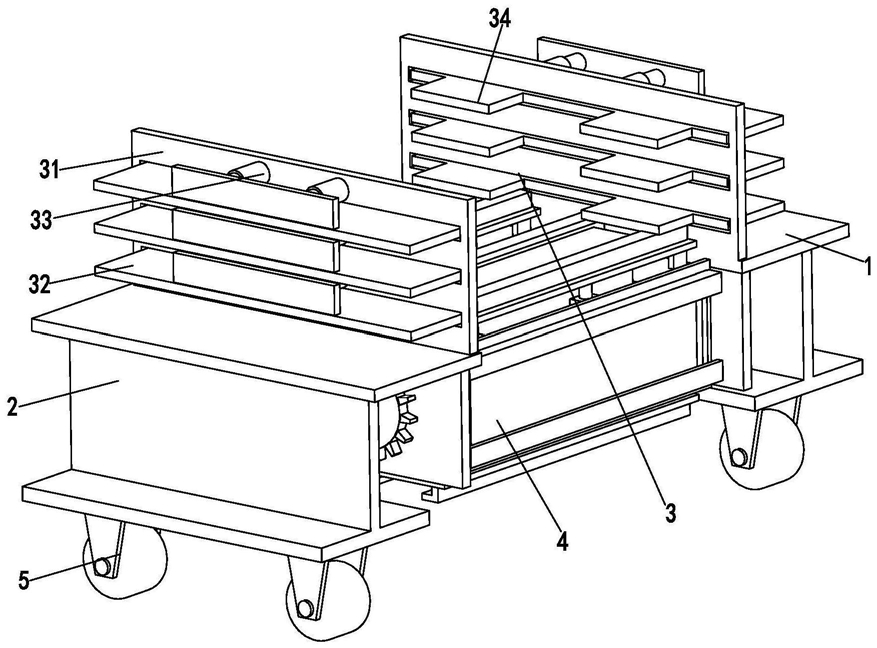

1.一种铁路抢险救灾用轨枕自动铺设机器人,包括基板(1)、工作架(2)、存料架(3)、铺设装置(4)与行走轮(5),其特征在于:所述基板(1)数量为二,两个基板(1)左右对称布置,基板(1)下端安装有工作架(2),工作架(2)下端安装有行走轮(5),基板(1)上端安装有存料架(3),两个基板(1)之间安装有铺设装置(4);其中:所述铺设装置(4)包括竖板(41)、转动板(42)、转动电机(43)、安装架(44)、旋转齿轮(45)、旋转筒(46)、伸缩支撑板(47)、承托板(48)、固定板(49)、固定电动推杆(410)与固定环(411),竖板(41)数量为二,两个竖板(41)分别安装在两个基板(1)下端,且两个竖板(41)左右对称布置,安装在左侧基板(1)下端的竖板(41)侧壁上通过轴承安装有转动板(42),转动板(42)侧壁与转动电机(43)输出轴相连接,转动电机(43)通过电机座安装在安装架(44)上,安装架(44)安装在左侧基板(1)下端的竖板(41)侧壁上,转动板(42)前后侧壁均布置有旋转齿轮(45),旋转齿轮(45)通过轴承安装在左侧基板(1)下端的竖板(41)侧壁上,旋转齿轮(45)内侧壁与旋转筒(46)一端相连接,旋转筒(46)另一端通过轴承安装在位于右侧基板(1)下端的竖板(41)侧壁上,旋转筒(46)侧壁上沿其周向方向均匀安装有伸缩支撑板(47),伸缩支撑板(47)数量为四,伸缩支撑板(47)上端安装有承托板(48),承托板(48)上开设有固定滑槽,固定滑槽内通过滑动配合方式与固定板(49)侧壁相连接,固定板(49)数量为二,两个固定板(49)对称布置在固定滑槽前后两端,两个固定板(49)之间连接有固定电动推杆(410),固定电动推杆(410)通过固定环(411)安装在承托板(48)下端。

2.根据权利要求1所述的一种铁路抢险救灾用轨枕自动铺设机器人,其特征在于:所述存料架(3)包括安装板(31)、调节架(32)、调节气缸(33)与置料板(34),安装板(31)安装在基板(1)上端,安装板(31)侧壁上从上往下均匀开设有调节槽,调节槽内通过滑动配合方式安装有调节架(32),调节架(32)侧壁与调节气缸(33)顶端相连接,调节气缸(33)底端安装在安装板(31)侧壁上,调节架(32)内侧安装有置料板(34),置料板(34)数量为二,两块置料板(34)对称布置在调节架(32)前后两侧。

3.根据权利要求1所述的一种铁路抢险救灾用轨枕自动铺设机器人,其特征在于:所述转动板(42)为圆形结构,转动板(42)侧壁沿其周向方向均匀设置有凸齿,凸齿数量为四。

4.根据权利要求1所述的一种铁路抢险救灾用轨枕自动铺设机器人,其特征在于:所述固定板(49)为倒L型结构。

5.根据权利要求1所述的一种铁路抢险救灾用轨枕自动铺设机器人,其特征在于:所述固定电动推杆(410)为双向伸缩结构。
