专利号: 2018111816878
申请人: 诸暨市景旺机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

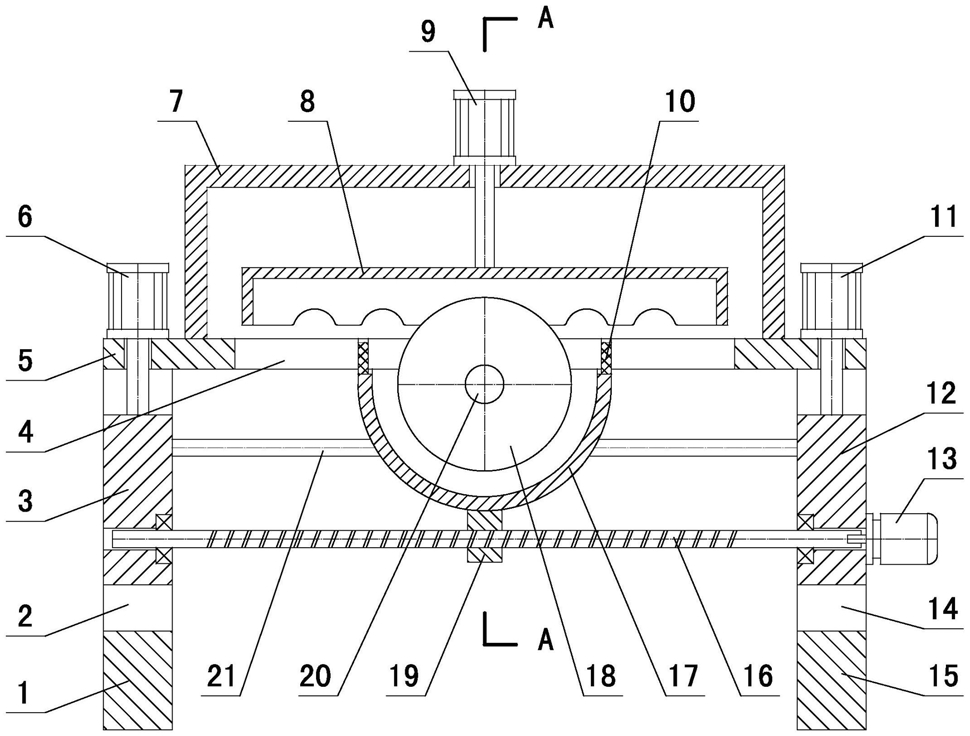

1.一种带防尘功能的树脂瓦切割装置,包括竖直设置的第一竖板(1),其特征在于:第一竖板(1)的右侧竖直设置有第二竖板(15),在第一竖板(1)和第二竖板(15)上水平设置有平板(5),在第一竖板(1)上开设有第一通槽(2),在第一通槽(2)内设置有第一调节块(3),对应第一调节块(3)在平板(5)上竖直设置有第一液压缸(6),第一液压缸(6)通过液压杆连接在第一调节块(3)上,在第二竖板(15)上开设有第二通槽(14),在第二通槽(14)内设置有第二调节块(12),对应第二调节块(12)在平板(5)上竖直设置有第二液压缸(11),第二液压缸(11)通过液压杆连接在第二调节块(12)上,在平板(5)上竖直开设有第三通槽(4),对应第三通槽(4)在平板(5)的上方水平设置有压盖(8),在压盖(8)的底部开设有凹槽,在平板(5)上竖直设置有支架(7),支架(7)上竖直设置有第三液压缸(9),第三液压缸(9)通过液压杆连接在压盖(8)上,在平板(5)的下方竖直设置有机架(17),在机架(17)的后侧面上垂直设置有支承板(23),在支承板(23)上垂直开设有通孔,在通孔内穿装有支承杆(21),支承杆(21)的左右两端分别固定在第一调节块(3)和第二调节块(12)上,在机架(17)的底部竖直设置有螺母(19),在螺母(19)内通过螺纹穿装有丝杆(16),丝杆(16)的左端通过轴承安装在第一调节块(3)内,丝杆(16)的右端通过轴承安装在第二调节块(12)内,在机架(17)上垂直穿装有驱动轴(20),在机架(17)内的驱动轴(20)上安装有切刀(18)。

2.根据权利要求1所述的带防尘功能的树脂瓦切割装置,其特征在于:所述支承板(23)的通孔内安装有滑套(22),支承杆(21)穿装在滑套(22)内。

3.根据权利要求1所述的带防尘功能的树脂瓦切割装置,其特征在于:所述切刀(18)两侧的机架(17)上均竖直设置有挡板(10),工作时挡板(10)穿装在第三通槽(4)内。

4.根据权利要求1所述的带防尘功能的树脂瓦切割装置,其特征在于:所述压盖(8)的底部开设有与树脂瓦形状相匹配的凹槽。

5.根据权利要求1所述的带防尘功能的树脂瓦切割装置,其特征在于:所述第一调节块(3)与第一通槽(2)呈滑动配合,第二调节块(12)与第二通槽(14)呈滑动配合。

6.根据权利要求5所述的带防尘功能的树脂瓦切割装置,其特征在于:所述第二调节块(12)上安装有第一电机(13),第一电机(13)的主轴连接在丝杆(16)上,在机架(17)上安装有第二电机(24),第二电机(24)的主轴连接在驱动轴(20)上。
