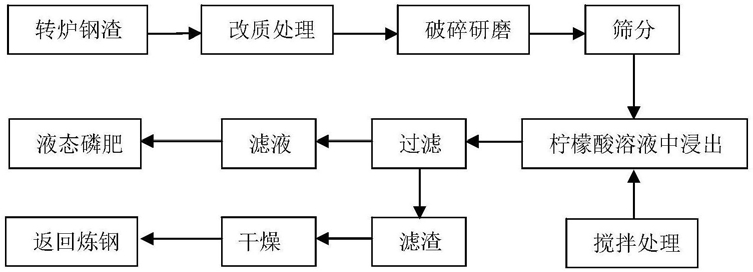

1.一种生物质灰渣改质转炉钢渣除磷的循环利用方法，其特征在于，利用生物质灰渣对熔融转炉钢渣进行改质处理，之后将改质转炉钢渣破碎磨细，将磨细的转炉钢渣加入柠檬酸溶液中，在电动搅拌器作用下将转炉钢渣中的磷溶出，得到含磷滤液和除磷钢渣；将含磷的有机酸溶液用于液体磷肥，除磷钢渣干燥处理后用于冶金过程。

2.根据权利要求1所述的一种生物质灰渣改质转炉钢渣除磷的循环利用方法，其特征在于，向熔融转炉钢渣中加入生物质灰渣对转炉钢渣进行改质处理，具体包括如下步骤：(1)向熔融转炉钢渣中加入粒度为200目以下的生物质灰渣，在1723～1823K下保温反应60min～90min后，将转炉钢渣缓慢降至室温；

(2)将冷却的改质转炉钢渣破碎研磨筛分至一定粒径，用于湿法浸出。

3.根据权利要求2所述的一种生物质灰渣改质转炉钢渣除磷的循环利用方法，其特征在于，步骤(1)加入生物质灰渣量为2～15mass％，转炉钢渣控制冷却速度为3～5K/min。

4.根据权利要求2所述的一种生物质灰渣改质转炉钢渣除磷的循环利用方法，其特征在于，步骤(2)筛分的转炉钢渣渣样粒径为45～150μm。

5.根据权利要求2所述的一种生物质灰渣改质转炉钢渣除磷的循环利用方法，其特征在于，所述生物质为稻秸、甘蔗和木屑中的一种或两种以上。

6.根据权利要求2所述的一种生物质灰渣改质转炉钢渣除磷的循环利用方法，其特征在于，步骤(2)筛分的转炉钢渣渣样粒径为45～48μm。

7.根据权利要求2至6任一项所述的一种生物质灰渣改质转炉钢渣除磷的循环利用方法，其特征在于，取筛分的转炉钢渣放入不含磷元素的去离子水配制的柠檬酸溶液中搅拌，将反应液过滤，得到含磷滤液和除磷钢渣，具体步骤为：(1)配制pH值为5～7的柠檬酸溶液作为浸出液，通过pH自动控制加液系统对溶液酸碱性进行控制；

(2)用步骤(1)配制的柠檬酸溶液对钢渣进行浸出处理，其中柠檬酸溶液处理钢渣的溶出温度为298～323K，溶出时间为60～150min，所述柠檬酸溶液与所述筛分的钢渣液固比为

250～500mL：1g，电动搅拌器搅拌转速为200～500r/min；

(3)对步骤(2)浸出处理后的混合液进行固液分离，得到含磷滤液和除磷钢渣；

(4)步骤(3)所述的含磷滤液用于液体磷肥，所述的除磷钢渣经干燥处理后返回冶金过程循环利用。

8.根据权利要求7所述一种生物质灰渣改质转炉钢渣除磷的循环利用方法，其特征在于，步骤(1)所述配制的柠檬酸溶液pH值为6。

9.根据权利要求7所述一种生物质灰渣改质转炉钢渣除磷的循环利用方法，其特征在于，步骤(2)所述的浸出时间为90～120min，所述的电动搅拌器搅拌转速为300r/min。

10.根据权利要求7所述一种生物质灰渣改质转炉钢渣除磷的循环利用方法，其特征在于步骤(3)所述的固液分离需重复过滤三次。
