专利号: 2018111899635
申请人: 阮炳旭
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

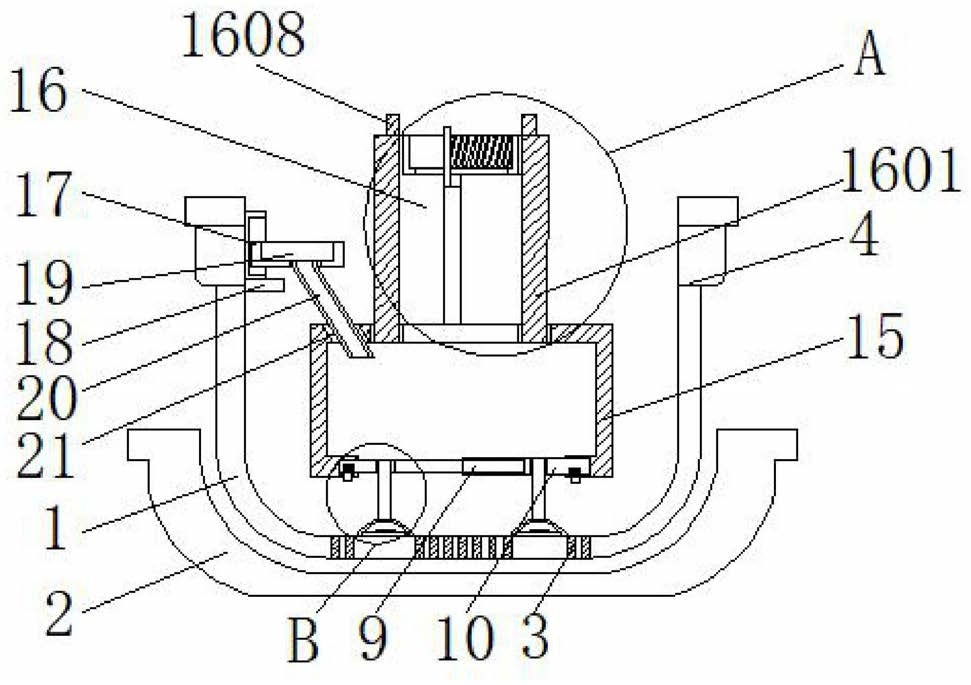

1.一种具有校正根茎功能的塑料花盆,包括花盆(1),其特征在于:所述花盆(1)的底部与漏水托盘(2)的上表面活动连接,所述花盆(1)的底部开设有漏水孔(3),所述花盆(1)的表面与吸盘(5)的底部固定连接,所述吸盘(5)的底部开设有吸盘孔(6),所述吸盘(5)的顶部与吸盘支撑杆(7)的底端固定连接,所述吸盘支撑杆(7)的表面活动连接有第一活动板(9),所述第一活动板(9)的表面开设有支撑孔(8),所述第一活动板(9)的表面活动连接有第二活动板(10),所述支撑孔(8)的内壁与吸盘支撑杆(7)的表面固定连接,所述第一活动板(9)的表面开设有圆槽(11),所述圆槽(11)的内壁底部与卡扣弹簧(12)的顶端固定连接,所述卡扣弹簧(12)的底端与卡扣(13)的顶端固定连接,所述第一活动板(9)的表面活动连接有根罩网(15),所述根罩网(15)的表面开设有卡孔(14),所述卡孔(14)的内壁与卡扣(13)的表面活动连接,所述根罩网(15)的上表面固定连接有校正装置(16);

所述校正装置(16)包括茎罩网(1601),所述茎罩网(1601)的内壁与固定滑板(1602)的表面固定连接,所述固定滑板(1602)的表面与活动滑板(1603)的表面活动连接,所述固定滑板(1602)的顶部与固定块(1604)的底部固定连接,所述固定块(1604)的下表面开设有挡板滑槽(1605),所述固定块(1604)的内壁与弹簧(1606)的一端固定连接,所述弹簧(1606)的另一端与挡板(1607)的侧面活动连接,所述挡板(1607)的底部与活动滑板(1603)的顶部固定连接,所述花盆(1)的内壁与滑板(17)的侧面固定连接,所述花盆(1)的内壁与限位板(18)的侧面固定连接,所述限位板(18)的顶部与滑板(17)的底部固定连接,所述滑板(17)的表面与漏斗(19)的侧面活动连接,所述根罩网(15)的表面开设有管孔(21),所述管孔(21)的内壁与漏斗管(20)的表面活动连接,所述漏斗管(20)的一端与漏斗(19)的底部固定连接。

2.根据权利要求1所述的一种具有校正根茎功能的塑料花盆,其特征在于:所述吸盘(5)的数量为2个,且以漏水托盘(2)的正面中线为对称轴,分别固定连接在花盆(1)内壁底部。

3.根据权利要求1所述的一种具有校正根茎功能的塑料花盆,其特征在于:所述第一活动板(9)的表面套接在第二活动板(10)的内部。

4.根据权利要求1所述的一种具有校正根茎功能的塑料花盆,其特征在于:所述卡扣弹簧(12)和卡扣(13)的数量为2个,且分别设置在第一活动板(9)与第二活动板(10)的底部。

5.根据权利要求1所述的一种具有校正根茎功能的塑料花盆,其特征在于:所述根罩网(15)底部左侧与根罩网(15)的底部右侧分别开设有与第一活动板(9)与第二活动板(10)的厚度相匹配的通槽。

6.根据权利要求1所述的一种具有校正根茎功能的塑料花盆,其特征在于:所述滑板(17)的表面开设有与漏斗(19)的侧面大小相匹配的滑槽。
