专利号: 2018111906978
申请人: 西安昊池环保工程有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

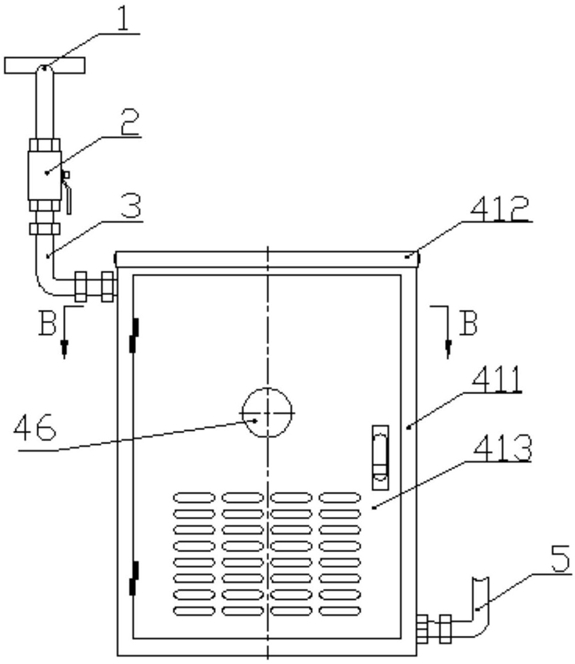

1.一种风力发电机组用润滑油精滤箱,其特征在于:包括箱盖(412)、箱体(411)、两个过滤器(42)、进油管道(43)、出油管道(45)和压力表(46);

所述箱盖(412)与箱体(411)铰接;

所述进油管道(43)一端为精滤箱进油口,另一端封闭;

所述出油管道(45)一端封闭,另一端为精滤箱出油口;

所述箱体(411)侧板顶部或箱盖(412)侧板底部设置有可供精滤箱进油口通过的U型缺口(414);

所述精滤箱出油口从箱体(411)侧板底部伸出;

所述过滤器(42)包括上盖(421)、壳体(426)、滤芯组件;所述上盖(421)通过螺钉与壳体(426)相连;

所述进油管道(43)分别通过两个第一硬管(49)及两个过滤器(42)的上盖(421)与两个滤芯组件连通;

所述出油管道(45)分别通过两个第二硬管(410)及两个过滤器(42)的壳体(426)底部与两个滤芯组件连通;

所述两个过滤器(42)的壳体(426)分别与箱体(411)固连;

所述压力表(46)设置在箱体(411)上,其通过软管(415)连接在精滤箱进油口处。

2.根据权利要求1所述的风力发电机组用润滑油精滤箱,其特征在于:所述滤芯组件包括上端封闭且下端开口的中空圆桶(425)、设置在中空圆桶(425)外侧的滤芯(424)、设置在中空圆桶(425)内部顶端的碳物质粉末凝聚物(428)以及设置在滤芯(424)上端面的拉绳(423);所述中空圆桶(425)下部设置有至少一排导流孔,每排导流孔的数量不少于两个。

3.根据权利要求2所述的风力发电机组用润滑油精滤箱,其特征在于:还包括设置在箱体(411)前方的前门(413),所述压力表(46)设置在前门(413)上。

4.根据权利要求1或2或3所述的风力发电机组用润滑油精滤箱,其特征在于:还包括排气阀(44),所述排气阀(44)设置在进油管道(43)封闭的一端上。

5.根据权利要求1或2或3所述的风力发电机组用润滑油精滤箱,其特征在于:还包括第一关断阀(47)和第二关断阀(48);

所述第一关断阀(47)设置在两个过滤器(42)之间的进油管道(43)上;

所述第二关断阀(48)设置在两个过滤器(42)之间的出油管道(45)上。

6.根据权利要求5所述的风力发电机组用润滑油精滤箱,其特征在于:还包括排气阀(44),所述排气阀(44)设置在出油管道(45)的精滤箱出油口一端上或出口油管(5)上。

7.根据权利要求4所述的风力发电机组用润滑油精滤箱,其特征在于:还包括依次连接在精滤箱进油口前端的进油软管(3)、高压球阀(2)、三通组件(1)以及连接在精滤箱出油口后端的出口油管(5)。

8.根据权利要求6所述的风力发电机组用润滑油精滤箱,其特征在于:还包括依次连接在精滤箱进油口前端的进油软管(3)、高压球阀(2)、三通组件(1)以及连接在精滤箱出油口后端的出口油管(5)。

9.采用权利要求1至8任一所述精滤箱的风力发电机组用润滑油过滤系统,其特征在于:包括润滑油泵、主滤箱、温控阀、冷却器、分配器、精滤箱;

所述润滑油泵将齿轮箱内的润滑油泵入主滤箱;

所述主滤箱输出的润滑油进入温控阀;

所述温控阀输出的第一路润滑油经分配器回流至齿轮箱,第二路润滑油依次经冷却器、分配器回流至齿轮箱,第三路润滑油经精滤箱回流至齿轮箱。
