专利号: 2018111915873
申请人: 王亚伟
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

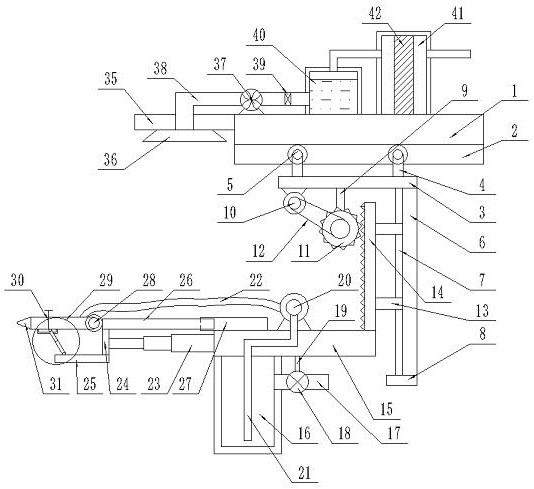

1.一种麻醉科用部位麻醉自动准确定量喷雾装置,其特征在于:包括横梁(1)、上滑轨(2)、横杆(3)、滚轮安装杆(4)、滚轮(5)、竖杆(6)、下滑轨(7)、限位块(8)、齿轮安装杆(9)、电机(10)、齿轮(11)、皮带(12)、滑块(13)、齿条(14)、固定板(15)、麻醉剂储存罐(16)、进气管(17)、气泵(18)、气泵安装杆(19)、抽取泵(20)、抽取管(21)、软管(22)、液压杆(23)、连接板(24)、气压杆安装板(25)、内管(26)、外管(27)、转轴(28)、喷管(29)、阀门(30)、雾化喷头(31)、凹槽(32)、第一气压杆(33)和滚球(34);

所述横梁(1)的下表面上固定连接有一个上滑轨(2);

所述横杆(3)上表面两侧均固定连接有一个滚轮安装杆(4);

所述滚轮安装杆(4)顶端上均活动连接有一个滚轮(5),所述滚轮(5)滑动连接在上滑轨(2)中;

所述横杆(3)下表面左侧固定连接有一个电机(10),所述横杆(3)下表面右侧固定连接有一个竖杆(6),所述横杆(3)下表面中心位置上固定连接有一个齿轮安装杆(9);

所述齿轮安装杆(9)末端上活动连接有一个齿轮(11),所述竖杆(6)左侧面上固定连接有一个下滑轨(7);

所述竖杆(6)下表面上固定连接有一个限位块(8);

所述齿条(14)的右侧面上、下端均固定连接有一个滑块(13),所述滑块(13)滑动连接在下滑轨(7)上;

所述电机(10)的输出端通过皮带(12)与齿轮(11)的输入端相连接在一起,所述齿轮(11)与齿条(14)相互啮合在一起;

所述齿条(14)的末端上固定连接有一个固定板(15);

所述固定板(15)下表面上固定有麻醉剂储存罐(16)和气泵安装杆(19);

所述气泵安装杆(19)上固定连接有一个气泵(18),所述气泵(18)通过进气管(17)与麻醉剂储存罐(16)相连通在一起;

所述固定板(15)上表面左侧固定连接有一个外管(27),所述固定板(15)上表面上还固定连接有一个抽取泵(20),所述抽取泵(20)的输入端通过抽取管(21)与麻醉剂储存罐(16)内部相连通在一起,所述抽取泵(20)的输出端上固定连通有一个软管(22);

所述外管(27)中滑动连接有一个内管(26),所述内管(26)的左侧端下方固定连接有一个连接板(24),所述连接板(24)下方固定连接有一个气压杆安装板(25);

所述固定板(15)左侧面上固定连接有一个液压杆(23),所述液压杆(23)的输出端与连接板(24)固定连接在一起;

所述内管(26)左侧面上铰接有一个转轴(28),所述转轴(28)上固定连接有一个喷管(29),所述喷管(29)中设有一个阀门(30);

所述喷管(29)的左端上固定连通有一个雾化喷头(31),所述喷管(29)右侧端上方与软管(22)固定连通在一起;

所述喷管(29)下表面上固定连接有一个凹槽(32);

所述第一气压杆(33)的固定端铰接在气压杆安装板(25)上,所述第一气压杆(33)的活动端上设有一个滚球(34),所述滚球(34)滑动连接在凹槽(32)中;

还包括抽风罩安装板(35)、抽风罩(36)、抽风机(37)、抽风管(38)、单向阀(39)、水室(40)、过滤室(41)和过滤芯(42);

所述横梁(1)左侧面上固定连接有一个抽风罩安装板(35),所述抽风罩安装板(35)下端上固定连接有一个抽风罩(36)所述横梁(1)上表面上固定连接有水室(40)和过滤室(41),所述过滤室(41)中设有一个过滤芯(42);

所述抽风罩(36)通过抽风管(38)依次连通有抽风机(37)、单向阀(39)、水室(40)和过滤室(41);

所述阀门(30)的具体结构为:包括阀门本体(43)、阀芯(44)、推杆(45)、第二气压杆(46)、弹簧(47)和连通孔(48);

所述阀门本体(43)的腔室中滑动连接有一个阀芯(44);

所述阀芯(44)顶端上固定连接有一个推杆(45),所述推杆(45)的外表面上包覆有一个弹簧(47);

所述阀门本体(43)顶端上固定连接有一个第二气压杆(46),所述第二气压杆(46)的输出轴与推杆(45)固定连接在一起;

所述阀门本体(43)两侧中均设有一个连通孔(48);

所述阀门(30)与喷管(29)的具体连接关系为:所述阀门(30)的连通孔(48)与喷管(29)相连通;

所述雾化喷头(31)的具体结构为:包括喷头本体(49)、雾化出口(50)、第一通道孔(51)、阻隔板(52)、第二通道孔(53)、螺杆(54)、连接轴(55)、丝杠(56)和锥度堵块(57);

所述喷头本体(49)顶端中设有一个雾化出口(50);

所述喷头本体(49)底端右侧中设有一个第一通道孔(51);

所述喷头本体(49)的腔室内部中端位置上固定连接有一个阻隔板(52),所述阻隔板(52)与水平面相互平行;

所述阻隔板(52)两侧中均设有一个第二通道孔(53),所述阻隔板(52)中心位置中通过螺纹连接有一个丝杠(56);

所述丝杠(56)顶端上固定连接有一个锥度堵块(57),所述丝杠(56)末端上固定连接有一个连接轴(55);

所述连接轴(55)末端上固定连接有一个螺杆(54),所述螺杆(54)通过螺纹连接在喷头本体(49)末端中;

所述雾化喷头(31)与喷管(29)的具体连接关系为:所述喷管(29)与雾化喷头(31)的第一通道孔(51)相连通。

2.根据权利要求1所述的一种麻醉科用部位麻醉自动准确定量喷雾装置,其特征在于:所述弹簧(47)为碟形弹簧。

3.根据权利要求1所述的一种麻醉科用部位麻醉自动准确定量喷雾装置,其特征在于:所述抽风机(37)为真空抽风机。

4.根据权利要求1所述的一种麻醉科用部位麻醉自动准确定量喷雾装置,其特征在于:所述电机(10)为变频电机。
