专利号: 2018111918299
申请人: 武汉纺织大学
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

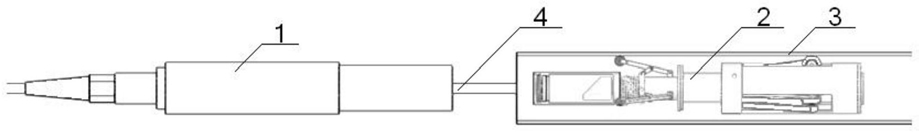

1.一种用于管道内壁的激光清洗头,其特征在于,包括隔离头(1)与清洗头(2),所述隔离头(1)位于管道(3)外部,隔离头(1)发出的激光光束(4)的轴线与管道(3)的轴线重合,所述清洗头(2)位于管道(3)内部,清洗头(2)包括沿管道(3)的轴线方向依次连接的镜筒(21)、连接座(22)、前支座(23)、后支座(24),所述镜筒(21)内远离连接座(22)的部位设置有聚焦透镜(25),镜筒(21)内靠近连接座(22)的部位设置有反射镜座(26),反射镜座(26)上倾斜设置有反射镜(27),激光光束(4)穿过聚焦透镜(25)后由反射镜(27)反射到管道(3)的内壁上,所述连接座(22)内设置有与反射镜座(26)相连接的一号旋转电机(28),所述后支座(24)内设置有相连接的二号旋转电机(29)与蜗杆(210),所述前支座(23)内沿圆周方向均匀设置有三个与蜗杆(210)相配合的涡轮(211),所述清洗头(2)还包括沿后支座(24)圆周方向120度均匀设置的三个驱动轮(212),驱动轮(212)通过后连杆(213)与涡轮(211)固定连接,驱动轮(212)通过同步带(214)与涡轮(211)传动连接,驱动轮(212)与管道(3)的内壁相接触;

所述前支座(23)内设置有直线电机(215),直线电机(215)通过旋转电机座(216)与一号旋转电机(28)相连接;所述后支座(24)远离前支座(23)的一端设置有后盖(217),后盖(217)上套装有弹簧座(218),弹簧座(218)上位于后支座(24)内的部位套装有一号弹簧(219),一号弹簧(219)与法兰(220)相连接,法兰(220)上均匀设置有三根后调节杆(221),后调节杆(221)与后连杆(213)相连接;所述清洗头(2)还包括沿连接座(22)圆周方向120度均匀设置的三个从动轮(222),从动轮(222)与管道(3)的内壁相接触,从动轮(222)通过前连杆(223)与连接座(22)相连接;所述连接座(22)的外壁上套装有盘(224),盘(224)与连接座(22)的端部间设置有二号弹簧(225),盘(224)上均匀设置有三根前调节杆(226),前调节杆(226)与前连杆(223)相连接。

2.根据权利要求1所述的一种用于管道内壁的激光清洗头,其特征在于:所述镜筒(21)内位于聚焦透镜(25)远离反射镜(27)的一侧依次设置有压环(227)、保护镜(228)、隔垫(229)。

3.根据权利要求1所述的一种用于管道内壁的激光清洗头,其特征在于:所述反射镜座(26)为圆柱形结构,反射镜座(26)包括一号端(261)与二号端(262),反射镜座(26)上位于一号端(261)与二号端(262)之间的部位设置有切削面(263),反射镜座(26)的横截面积从一号端(261)到二号端(262)依次增大,二号端(262)与一号旋转电机(28)相连接,所述反射镜(27)设置在切削面(263)上。
