专利号: 2018111940983
申请人: 徐州国联建机有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

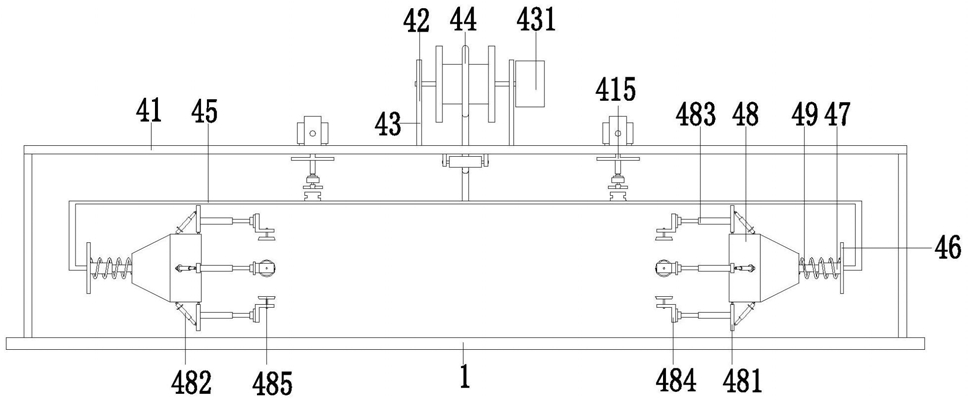

1.一种用于海底资源开发的起重铺管船管件智能铺设装置,包括底板(1),其特征在于:底板(1)上安装有吊运安装架(41),吊运安装架(41)的中部前侧设置有吊运输送孔,吊运安装架(41)的左右两侧对称设置有吊运移动槽,吊运安装架(41)的上端安装有两块吊运立板(42),两块吊运立板(42)对称位于吊运输送孔的左右两侧,两块吊运立板(42)之间通过轴承安装有吊运转动辊(43),吊运转动辊(43)的左端通过销轴安装在工作电机(431)的输出轴上,工作电机(431)通过电机座安装在吊运立板(42)上,吊运转动辊(43)上缠绕有吊运钢绳(44),吊运钢绳(44)的下端穿过吊运输送孔安装在吊运夹持架(45)上,吊运夹持架(45)呈倒U型结构,且吊运夹持架(45)的左右两端对称安装有夹持环形板(46),夹持环形板(46)上通过夹持伸缩杆(47)安装在夹持套管(48)上,位于夹持环形板(46)与夹持套管(48)之间的夹持伸缩杆(47)上套设有夹持缓冲弹簧(49);

所述吊运安装架(41)上通过电机座安装有两个吊运移动电机(411),两个吊运移动电机(411)对称位于吊运安装架(41)的左右两侧,吊运移动电机(411)的输出轴上通过联轴器与吊运丝杠(412)的一端相连,吊运丝杠(412)的另一端通过轴承安装在吊运挡板(413)上,吊运挡板(413)安装在吊运安装架(41)上,吊运丝杠(412)上设置有吊运移动块(414),吊运移动块(414)的下端安装有吊运移动架(415),吊运移动架(415)通过滑动配合方式与吊运移动槽相连,吊运移动架(415)的下端安装有吊运伸缩气缸(416),吊运伸缩气缸(416)的顶端通过法兰安装有吊运限位电机(417),吊运限位电机(417)的输出轴上安装有吊运限位杆(418)。

2.根据权利要求1所述的一种用于海底资源开发的起重铺管船管件智能铺设装置,其特征在于:所述吊运夹持架(45)上对称设置有两个吊运限位管(451),两个吊运限位管(451)对称位于吊运夹持架(45)的左右两侧,吊运限位管(451)的中部设置有吊运插入槽,且吊运限位管(451)的内壁上对称设置有吊运固定槽。

3.根据权利要求1所述的一种用于海底资源开发的起重铺管船管件智能铺设装置,其特征在于:所述夹持套管(48)为直径从内往外逐渐减小的梯形圆台结构。

4.根据权利要求1所述的一种用于海底资源开发的起重铺管船管件智能铺设装置,其特征在于:所述夹持套管(48)的外壁上沿其周向方向通过销轴均匀设置有夹持调节架(481),夹持调节架(481)与夹持套管(48)的外壁之间通过轴承安装有夹持调节气缸(482),夹持调节架(481)的外壁上安装有夹持伸缩气缸(483),夹持伸缩气缸(483)的顶端通过法兰安装有夹持伸缩板(484),夹持伸缩板(484)上安装有夹持吸盘(485)。

5.根据权利要求1所述的一种用于海底资源开发的起重铺管船管件智能铺设装置,其特征在于:所述吊运安装架(41)的下端安装有吊运导引辊(410),吊运导引辊(410)位于吊运输送孔的正下方。

6.根据权利要求1所述的一种用于海底资源开发的起重铺管船管件智能铺设装置,其特征在于:所述吊运限位杆(418)呈十字形结构,且吊运限位杆(418)与吊运限位管(451)之间相互配合运动。
