专利号: 2018111980849
申请人: 烟台职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

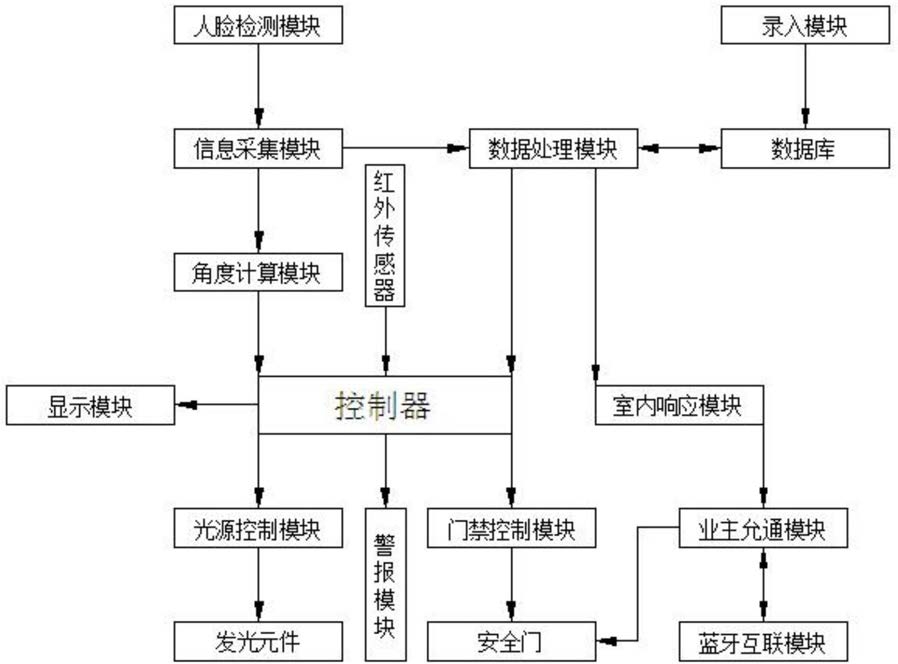

1.一种基于面部识别的智能门禁系统,其特征在于,包括人脸检测模块、信息采集模块、角度计算模块、控制器、光源控制模块、发光元件、数据处理模块、室内响应模块、业主允通模块、蓝牙互联模块、门禁控制模块、安全门、红外传感器、警报模块、数据库、录入模块和显示模块;

所述人脸检测模块用于检测人脸图像,以及自动的过滤非人脸区域,所述人脸检测模块用于将检测到的人脸图像传递到信息采集模块;所述信息采集模块用于采集人脸图像中的位置信息,所述信息采集模块用于将采集的位置信息传输到角度计算模块;所述角度计算模块用于根据信息采集模块采集的位置信息,来对发光元件在照射时的安全角度进行计算,所述角度计算模块在接收到信息采集模块采集的位置信息时即开始进行计算操作,具体步骤如下:步骤一:利用激光测距技术分别测算出发光元件与人脸鼻子处的直线距离L1和发光元件与人脸的直线距离L2;

步骤二:利用公式 来计算得出避免直射眼部的角度α;

步骤三:再利用激光测距技术测算出发光元件与人脸下巴处的直线距离L3;

步骤四:利用公式 来计算得出无效的照射角度β;

所述角度计算模块在实时获取到避免直射眼部的角度α和无效的照射角度β时,会立即计算得出安全角度为α-β,此时角度计算模块会向控制器传输控制信号;所述控制器在接收到角度计算模块传输的控制信号时,会将控制信号传输到光源控制模块;所述光源控制模块用于接收控制器传输的控制信号,所述光源控制模块用于根据控制信号来控制发光元件旋转;

系统运行前期会涉及到一个数据灌输阶段,并在位于数据灌输阶段时,所述信息采集模块还用于采集人脸图像中的特征信息,所述信息采集模块还用于将特征信息传递到数据处理模块;所述数据处理模块用于整理信息采集模块中采集的特征信息,所述数据处理模块用于将整理的特征信息传输至室内响应模块;所述室内响应模块用于在接收到整理的特征信息时,发出声响提示室内人员,所述室内响应模块还用于将整理的特征信息传输到业主允通模块;所述业主允通模块用于控制安全门的开闭,所述业主允通模块还用于将整理的特征信息传输到蓝牙互联模块;所述蓝牙互联模块在接收到特征信息时,会将特征信息在业主手机进行显示,所述蓝牙互联模块还用于将业主的处理信号传输至业主允通模块,所述蓝牙互联模块与业主手机之间通过蓝牙相连;

系统运行中期会涉及到一个数据计算阶段,并在位于数据计算阶段时,所述数据处理模块还用于根据整理的特征信息来对所有来访人员进行自主评判操作,所述数据处理模块在接收到信息采集模块传输的特征信息时即开始进行自主评判,具体步骤如下:步骤一:获取到一段时期内所有来访人员的记录,并将这段时期内的所有来访人员对应标记为Ri,i=1...n;

步骤二:获取到这段时期内的所有来访人员中,每个人相对应的总进出次数,并将其标记为Zi,i=1...n,且Zi与Ri一一对应;

步骤三:获取到这段时期内的所有来访人员中,每个人相对应的每一次进出停留时间,并将其标记为Yij,i=1...m,j=1...n,即可认为在当i=1时,有Y1j与R1相对应,并在j=

1...n时,表示R1的每一次进出停留时间;

步骤四:获取到这段时期内的所有来访人员中,每个人相对应的总进出停留时间Ti,i=1...n,且Ti与Ri一一对应;

步骤五:根据公式 求得这段时期内的所有来访人员中,每个人相对

应的每次平均停留时间;

步骤六:根据公式 求得这段时期内的所有来访人

员中,每个人相对应的每次停留时长的离散系数,且Lp与Ri一一对应,即可认为在i=p=1时,有R1与L1相对应,且R1所对应的每次停留时长的离散系数为其中,一段时期可界定为由人脸检测模块初次检测到该人脸图像后的一段时间,所述数据处理模块在获取到这段时期内的所有来访人员中,每个人相对应的每次停留时长的离散系数Lp后,会对其数值从小到大进行排序,同时也会对这段时期内的所有来访人员中,每个人所一一对应的Ui、Zi和Ti的数值从大到小进行排序,当Lp中的最小值所对应的来访人员Ri,与Ui、Zi和Ti中任意两项的最大值所对应的来访人员Ri为同一人时,则自主评判该来访人员Ri为熟人;

系统运行后期会涉及到一个数据判定阶段,并在位于数据判定阶段时,所述数据处理模块还可用于将熟人的特征信息进行记录,并标定为安全数据传输至数据库内进行存储;

所述安全数据用于数据处理模块在后续的识别时进行比对,所述数据处理模块在比对到一致的特征信息时,会自动的向控制器传输开门信号;所述控制器在接收到数据处理模块传输的开门信号时,会将开门信号传输到门禁控制模块;所述门禁控制模块在接收到数据处理模块传输的开门信号时,会控制安全门开启,所述门禁控制模块用于控制安全门的开关;

所述数据处理模块在未比对到安全数据时,会将此人在信息采集模块中采集到的相应特征信息传输至室内响应模块;所述室内响应模块还用于将此人相应的特征信息传输到业主允通模块;所述业主允通模块用于控制安全门的开闭,所述业主允通模块还用于将此人相应的特征信息传输到蓝牙互联模块;所述蓝牙互联模块在接收到此人相应的特征信息时,会在业主手机进行显示,所述蓝牙互联模块还用于将业主的处理信号传输至业主允通模块,所述蓝牙互联模块与业主手机之间通过蓝牙相连,且根据业主的处理信号来控制安全门的开闭。

2.根据权利要求1所述的一种基于面部识别的智能门禁系统,其特征在于,所述录入模块用于录入及删除登记在数据库中的特征信息。

3.根据权利要求1所述的一种基于面部识别的智能门禁系统,其特征在于,所述红外传感器用于实时监测人员通过的数量信息,并将人员通过的数量信息传输到控制器,所述控制器在人员通过的数量信息超过预设值时,会向警报模块传输报警信号,所述警报模块在接收到控制器传输的报警信号时,会自动的发出报警。

4.根据权利要求1所述的一种基于面部识别的智能门禁系统,其特征在于,所述特征信息可为人脸中两眼的间距、鼻宽、眼窝的深度、两耳的间距和两眉的间距。

5.根据权利要求1所述的一种基于面部识别的智能门禁系统,其特征在于,所述数据处理模块还可用于将Zi、Ti和Ui传输至控制器,所述控制器会将Zi、Ti和Ui传输到显示模块进行实时显示。
