专利号: 201811198653X
申请人: 嘉兴尚坤科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

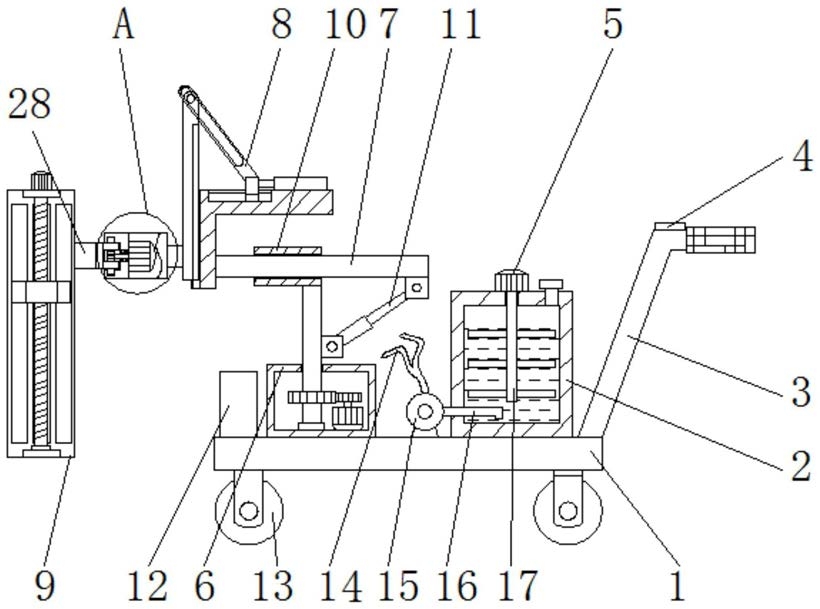

1.一种市政树木防护用刷漆装置,包括底座(1),其特征在于,所述底座(1)的下表面两侧均对称安装有移动轮(13),所述底座(1)的上表面从左到右依次安装有蓄电池(12)、转动装置(6)、料泵(15)、储料箱(2)和推杆(3),所述推杆(3)的一侧安装有控制面板(4),所述储料箱(2)和料泵(15)的进料口之间连接有出料管(16),所述料泵(15)的出料口连接有三通管(14),所述转动装置(6)的上端固定安装有导向套(10),所述导向套(10)的内部贯穿有移动杆(7),所述移动杆(7)的一端通过销轴转动连接有第一电动伸缩杆(11),所述第一电动伸缩杆(11)的一端通过销轴与转动装置(6)转动连接,所述移动杆(7)的另一端固定连接有高度调节装置(8),所述高度调节装置(8)的一侧固定安装有连接杆(18),所述连接杆(18)的一端固定安装有U型板(19),所述U型板(19)的一侧固定安装有横板(21),所述横板(21)的一侧设有凹槽(27),所述凹槽(27)的两侧均设有滑槽(26),所述横板(21)的一侧中部安装有第二电机(20),所述第二电机(20)的输出端延伸至凹槽(27)连接有第一齿轮(25),所述滑槽(26)的内部均安装有滑块(22),两个所述滑块(22)相对的一端均连接有与第一齿轮(25)啮合的齿条(23),所述齿条(23)的一侧均安装有安装块(24),所述安装块(24)的中部固定安装有连接块(28),所述连接块(28)的一端均安装有喷涂装置(9),所述控制面板(4)、蓄电池(12)、第二电机(20)和第一电动伸缩杆(11)之间通过导线连接。

2.根据权利要求1所述的一种市政树木防护用刷漆装置,其特征在于,所述转动装置(6)包括外框(61),所述外框(61)的下表面与底座(1)固定连接,所述外框(61)的内侧下表面转动连接有转轴(65),所述转轴(65)的上端贯穿外框(61)与导向套(10)固定连接,所述转轴(65)的一侧通过销轴与第一电动伸缩杆(11)转动连接,所述转轴(65)的外侧连接有第二齿轮(63),所述外框(61)的内侧下表面安装有第三电机(62),所述第三电机(62)的输出端连接有与第二齿轮(63)啮合的第三齿轮(64),所述第三电机(62)、蓄电池(12)和控制面板(4)之间通过导线连接。

3.根据权利要求1所述的一种市政树木防护用刷漆装置,其特征在于,所述高度调节装置(8)包括L型板(82),所述L型板(82)竖直板的一侧与移动杆(7)固定连接,所述L型板(82)竖直板和水平板的一侧均设有T型滑槽(81),竖直所述T型滑槽(81)的内部安装有滑杆(83),所述滑杆(83)的上端一侧安装有推头(88),水平所述T型滑槽(81)的内部安装有T型块(84),所述T型块(84)的一侧安装有支撑杆(86),所述支撑杆(86)的一侧设有推槽(87),所述L型板(82)水平板的一侧安装有第二电动伸缩杆(85),所述第二电动伸缩杆(85)的输出端与T型块(84)固定连接,所述滑杆(83)的一侧与连接杆(18)固定连接,所述第二电动伸缩杆(85)、控制面板(4)和蓄电池(12)之间通过导线连接。

4.根据权利要求1所述的一种市政树木防护用刷漆装置,其特征在于,所述喷涂装置(9)包括两个竖板(96),所述竖板(96)的一侧与连接块(28)固定连接,所述竖板(96)的一侧上部和下部均固定安装有固定块(91),两个所述固定块(91)之间安装有螺纹杆(93),所述螺纹杆(93)的一端贯穿固定块(91)连接有第三电机(97),所述竖板(96)的一侧均设有三个方形孔(92),所述螺纹杆(93)的外侧螺纹连接有螺纹滑块(94),所述螺纹滑块(94)的两侧以及中部均固定连接有移动连接杆(95),且移动连接杆(95)均贯穿方形孔(92)连接有弧形管(99),两个所述弧形管(99)相对的一侧均设有多个出料孔(98),所述弧形管(99)的下部均设有进料孔(910),且进料孔(910)与三通管(14)的其中两个管道连接,所述第三电机(97)、控制面板(4)和蓄电池(12)之间通过导线连接。

5.根据权利要求1所述的一种市政树木防护用刷漆装置,其特征在于,所述储料箱(2)的上端安装有第一电机(5),所述第一电机(5)的输出端贯穿储料箱(2)连接有搅拌杆(17),所述第一电机(5)、控制面板(4)和蓄电池(12)之间通过导线连接。

6.根据权利要求1所述的一种市政树木防护用刷漆装置,其特征在于,右侧两个所述移动轮(13)为万向移动轮。

7.根据权利要求1所述的一种市政树木防护用刷漆装置,其特征在于,所述推杆(3)的一端套接有防护橡胶套。
