专利号: 2018111995543
申请人: 王卫琴
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

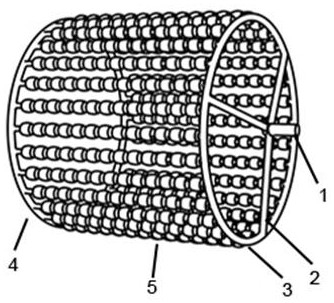

1.一种滚珠式洗涤滚筒,其特征在于:所述滚珠式洗涤滚筒具有一洗涤轴,所述洗涤轴一端与传动部件连接,另一端连接有一刚性三脚架,所述刚性三脚架的中心部位向滚筒内部的前方向突出,而其三个脚向后径向伸出,与相对于洗涤轴的垂直面分别形成10-30度的斜角;所述三个脚向外突出一定弧度,在所述脚的末端连接有一第一环形件;所述第一环形件由表面光滑的钢管制成并与三个角的末端分别连接,且从所述刚性三脚架朝向滚筒的一侧的中心向所述第一环形件径向地均匀设置一系列细柱;所述细柱由表面光滑的直线形钢条制成,所述第一环形件沿其边缘均匀设置至少三个横截面为等腰三角形的角钢梁作为滚珠式洗涤滚筒的搅拌器;所述角钢梁分别与所述三脚架的三个角的末端牢固地刚性连接,所述角钢梁的横截面的三个角均形成为圆弧角,且其顶角朝向所述滚珠式洗涤滚筒的中心;所述角钢梁的尺寸相同,所述横截面的与该角相对的边所在的角钢梁的面上具有一系列透水孔,以利于流进其内的洗涤水溢出,所述角钢梁的另一端连接在第二环形件上;所述第二环形件在轴向上朝向其圆心位置延伸一段长度以挡住衣物,并在末端向外翻边并卷绕形成圆滑面,所述第一环形件和所述第二环形件之间均匀设置有多根第二细柱;所述第一环形件和所述第二环形件上相对应地设置有一系列凸柱,所述第二细柱的两端具有与所述凸柱相对应的凹孔,所述第二细柱插在相对应的两个凸柱之间,并被可旋转地设置以减少与衣物的摩擦;相对应的两个凸柱中至少一个为可拆卸结构,第二细柱之间的间隙为1.5-3.5mm,与所述角钢梁最近的第二细柱与角钢梁之间的间隙为0.75-1.75mm;所述第二细柱由表面光滑的直线形钢条制成,所述第二细柱上紧密排布有一系列表面光滑的滚珠。
