专利号: 2018112003367
申请人: 严园妹
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

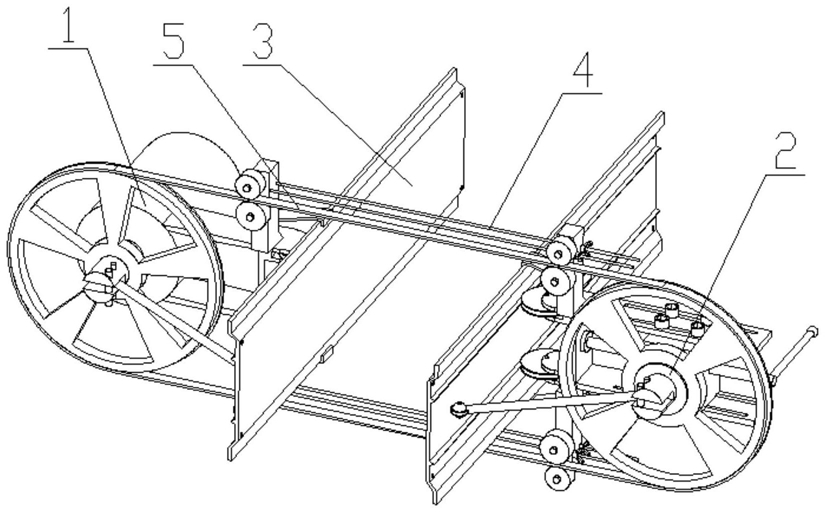

1.一种低噪音锯墙机,其特征在于:包括有主动机构(1)、从动机构(2)、轨道板(3)、锯条(5)和若干条拉紧螺杆(4),所述主动机构(1)与从动机构(2)之间设置有两块轨道板(3),所述主动机构(1)和从动机构(2)分别设置在对应的轨道板(3)上,所述主动机构(1)和从动机构(2)通过若干条拉紧螺杆(4)连接在一起,所述锯条(5)套设在主动机构(1)和从动机构(2)的动力机构上;所述轨道板(3)上设置有轨道(32)和若干个定位锁紧孔(34);所述主动机构(1)包括有动力机构(7),所述从动机构(2)包括有随动机构(8);所述动力机构(7)和随动机构(8)上均设置有移动架(6)和转轮支撑装置(11);所述动力机构(7)包括有电机(71)和主动轮(72),所述主动轮(72)设置在电机(71)动力输出端上,所述移动架(6)固定在电机(71)上,所述转轮支撑装置(11)活动连接在远离电机(71)的主动轮(72)一侧中心;所述随动机构(8)包括有丝杆(81)、固定块(82)和从动轮(83),所述从动轮(83)活动连接在固定块(82)上,所述移动架(6)通过螺栓连接在固定块(82)上,所述丝杆(81)一端贯穿固定块(82)且与移动架(6)连接,所述转轮支撑装置(11)活动连接在远离固定块(82)的从动轮(83)一侧中心。

2.如权利要求1所述的一种低噪音锯墙机,其特征在于:所述移动架(6)包括有支架(61)和刀具调节轴组(62),所述支架(61)上设置有两组刀具调节轴组(62),所述两组刀具调节轴组(62)均与锯条(5)互相配合,所述支架(61)上设置有与轨道(32)配合的V型滚轮(65);所述刀具调节轴组(62)包括有上固定杆、下固定杆、上轴承(63)和下轴承(64),所述上轴承(63)和下轴承(64)分别设置在对应的上固定杆和下固定杆上,所述锯条(5)设置上轴承(63)和下轴承(64)之间;所述从动机构(2)的支架(61)上设置有腰型通槽(67)。

3.如权利要求2所述的一种低噪音锯墙机,其特征在于:所述转轮支撑装置(11)包括有支撑块(12)、铰接杆(13)、限位杆(15)、调节杆(16)和轴承,所述支撑块(12)通过轴承连接主动轮(72)或从动轮(83),所述支撑块(12)上设置有铰接限位槽(14),所述调节杆(16)一端通过铰接杆(13)铰接在铰接限位槽(14)内,所述调节杆(16)另一端上设置有滚轮(17),所述限位杆(15)设置在铰接限位槽(14)内且位于铰接杆(13)一侧。

4.如权利要求3所述的一种低噪音锯墙机,其特征在于:所述移动架(6)上设置有L型挂板(66);所述轨道板(3)两侧设置均设置有L型挂边(33),所述L型挂板(66)与L型挂边(33)互相配合。

5.如权利要求4所述的一种低噪音锯墙机,其特征在于:所述支架(61)上设置有转轮支撑装置(11)。

6.如权利要求5所述的一种低噪音锯墙机,其特征在于:还设置有升降丝杆,所述升降丝杆一端贯穿支架(61)。

7.如权利要求6所述的一种低噪音锯墙机,其特征在于:所述轨道板(3)上设置有滚轮槽(31),所述滚轮(17)设置在滚轮槽(31)内。

8.如权利要求7所述的一种低噪音锯墙机,其特征在于:所述移动架(6)、转轮支撑装置(11)、主动轮(72)和从动轮(83)的材质均为铝合金。

9.如权利要求8所述的一种低噪音锯墙机,其特征在于:所述主动轮(72)和从动轮(83)外圆周上均套设有耐磨金属套(51)。
