专利号: 2018112030951
申请人: 江苏大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

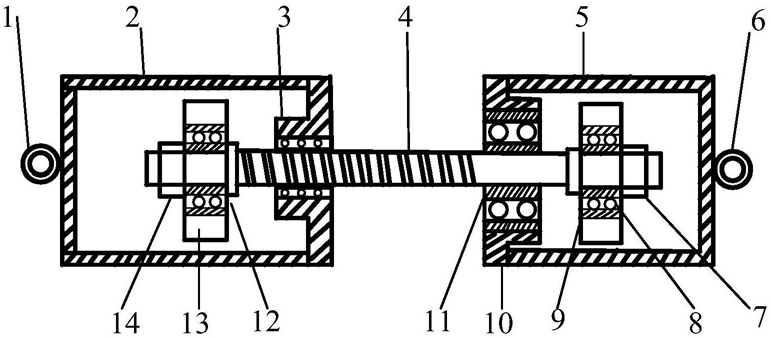

1.一种稳态切换的滚珠丝杠式惯容器装置,其特征在于,包括第一安装部(1)、第二安装部(6)、第一缸筒(2)、第二缸筒(5)、丝杠螺母(3)、丝杠(4)、飞轮A(13)、飞轮B(9)、单向离合器A(12)、单向离合器B(8);

所述丝杠(4)贯通安装在第一缸筒(2)和第二缸筒(5)之间,所述丝杠(4)的一端可转动的安装在第一缸筒(2)中,另一端穿过第二缸筒(5)上固定安装的丝杠螺母(3)并与其配合;

所述第一安装部(1)固定安装于第一缸筒(2)的左端部,所述第二安装部(6)固定安装于第二缸筒(5)的右端部;

所述飞轮A(13)通过单向离合器A(12)安装在丝杠(4)的左端或右端,所述飞轮B(9)通过单向离合器B(8)安装在丝杠(4)的右端;

所述飞轮A(13)和飞轮B(14)的工作方向相反;

所述飞轮A(13)与单向离合器A(12)的外环固定连接;

所述飞轮B(9)与单向离合器B(8)的外环固定连接。

2.根据权利要求1所述的一种稳态切换的滚珠丝杠式惯容器装置,其特征在于,当所述飞轮A(13)通过单向离合器A(12)安装在丝杠(4)的左端时,所述单向离合器A(12)的内环装配在丝杠(4)的左端;当所述飞轮A(13)通过单向离合器A(12)安装在丝杠(4)的右端时,所述单向离合器A(12)的内环装配在丝杠(4)的右端。

3.根据权利要求2所述的一种稳态切换的滚珠丝杠式惯容器装置,其特征在于,当所述飞轮A(13)通过单向离合器A(12)安装在丝杠(4)的左端时,所述单向离合器A(12)的内环通过预紧螺母A(14)紧固在丝杠(4)的左端,内环与丝杠(4)固定连接;当所述飞轮A(13)通过单向离合器A(12)安装在丝杠(4)的右端时,所述单向离合器A(12)的内环通过预紧螺母A(14)紧固在丝杠(4)的右端,内环与丝杠(4)固定连接。

4.根据权利要求1所述的一种稳态切换的滚珠丝杠式惯容器装置,其特征在于,所述单向离合器B(8)的内环装配在丝杠(4)的右端。

5.根据权利要求4所述的一种稳态切换的滚珠丝杠式惯容器装置,其特征在于,所述单向离合器B(8)的内环通过预紧螺母B(7)紧固在丝杠(4)的右端,内环与丝杠(4)固定连接。

6.根据前述权利要求1-5中任一项所述的一种稳态切换的滚珠丝杠式惯容器装置,其特征在于,所述单向离合器A和单向离合器B为滚柱式单向离合器。
