专利号: 2018112039072
申请人: 连江县维佳工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 用液体或用风力摇床或风力跳汰机分离固体物料;从固体物料或流体中分离固体物料的磁或静电分离;高压电场分离〔5〕
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种静电分离器,其特征在于,其根据物料的流量,动态地调节静电分离器的静电吸附强度,使得分离效率高且节能。

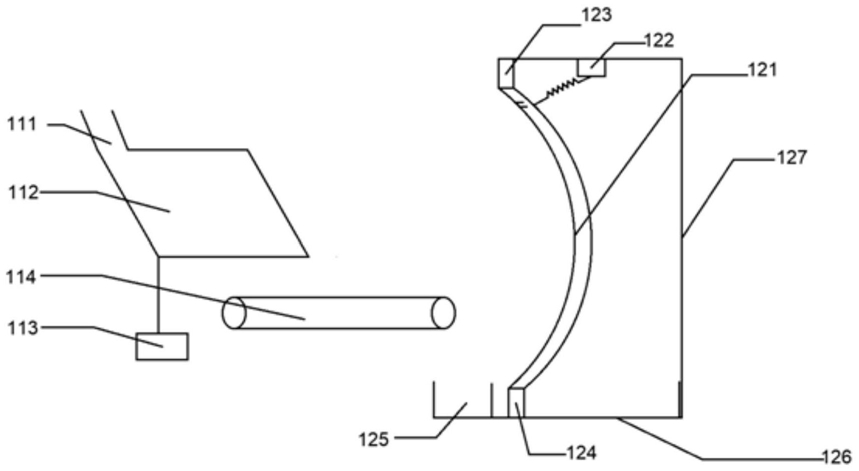

2.一种静电分离器,其包括静电分离部、数据部和控制部;其特征在于,所述静电分离部包括传送组件和静电分离组件,其中:传送组件用于混合物料的静电处理与传输,所述混合物料是由第一材质和第二材质组成的混合细颗粒物,所述传送组件包括,入料口,其设置在振动板的左侧上方;

振动板,其倾斜地设置,在电机驱动下振动使得第一材质与第二材质摩擦起电,第一材质带上正电荷,第二材质带上负电荷;

传送带,其设置于振动板的右侧下方;

所述静电分离组件用于分离出混合物料中的第一材质,其包括:静电板,其初始状态呈微弯曲状态,其上端通过上伸缩杆与折杆上方相连,下端通过下伸缩杆与回收槽相连;

静电发生器,其设置于折杆上,通过导线与静电板连接,使得静电板靠近传送带的一侧表面分布负电荷;

电致动的上伸缩杆和下伸缩杆,用于拉动静电板使其弯曲程度发生变化;

出料槽,其设置于靠近传送带右侧下方,用于接收从传送带上滑落下来经过静电分离后的物料;

回收槽,其设置于出料槽的右侧,用于收集静电板上的被吸附的第一材质;

折杆,其下端与回收槽的右侧固定连接,上方与回收槽平行;

混合物料从入料口投到振动板上被带上电荷,传送带向右运送混合物料,静电板上靠近传送带的、分布有负电荷的一侧吸附、分离出混合物料中的第一材质;

所述数据部包括流量传感器和重量传感器,其中,流量传感器用于检测振动板上混合物料的流量,重量传感器用于测量静电板的重量;

所述控制部被配置为:

(1)当流量传感器检测到混合物料的流量大于标准值时,控制上、下伸缩杆伸长第一距离,使得静电板产生形变,弯曲程度增大,使得静电板的上段弧与传送带更加靠近,从而能充分吸附所述第一材质,混合物料随传送带落入到出料槽的过程中,一部分掉落到静电板的下段弧上,以便二次吸附混合物料中的第一材质;

(2)当重量传感器检测到静电板重量值接近标准重量值时,表明静电板因吸附较多第一材质而导致其吸附力下降,则控制传送带停止运输,并控制上、下伸缩杆缩短第一距离,带动已形变的静电板的恢复原来的弯曲程度,再控制静电发生器停止工作,吸附在静电板上的第一材质因受自身重力作用而掉落到回收槽中。
