专利号: 2018112048071
申请人: 王奕铮
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

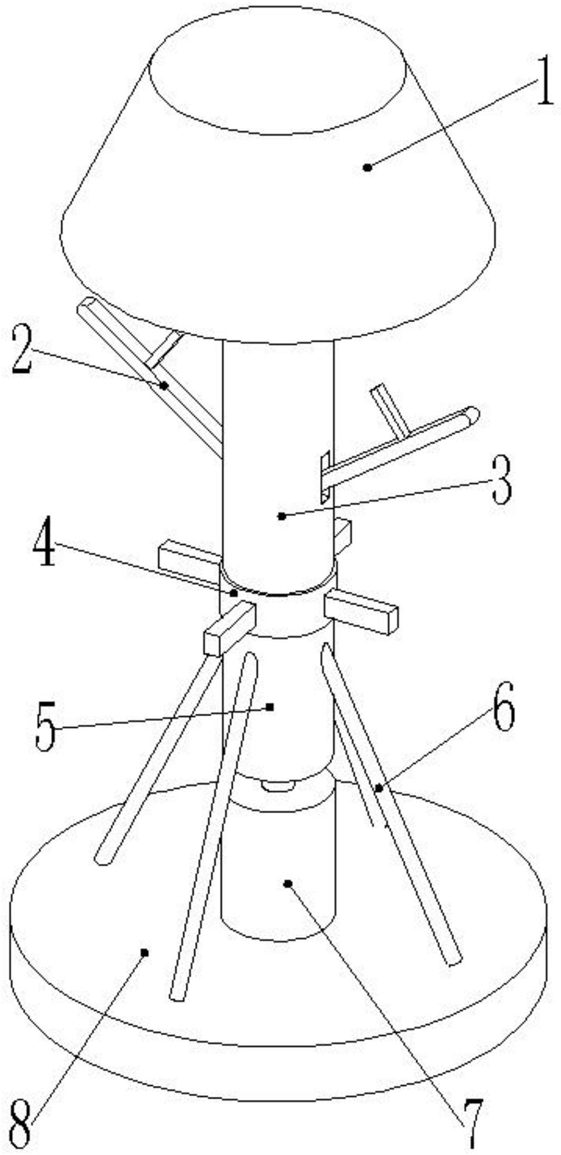

1.一种不易倾倒的挂钩式落地灯,包括灯罩(1)和支柱,所述灯罩(1)设置在所述支柱上,所述灯罩(1)内设有灯泡,所述支柱底部连接有固定盘(8),所述固定盘(8)放置在地面上,其特征在于:还包括挂钩装置和防倒装置,所述挂钩装置包括挂杆(2)、螺轴(9)、滑块(10)和转块(4),所述支柱包括第一支柱(3)、第二支柱(5)和第三支柱(7),其中,所述灯罩(1)设置在所述第一支柱(3)上,所述第一支柱(3)内部开有圆柱槽,所述第一支柱(3)的底面和所述第二支柱(5)的顶面开有环形的限位槽,所述转块(4)顶面和底面设有环形的导轨(14),所述导轨(14)转动套接在所述限位槽中,所述螺轴(9)设置在所述圆柱槽中,其一端与所述转块(4)上表面固定连接,另一端设有轴肩(13),所述第一支柱(3)开有轴肩槽,所述轴肩槽位于所述圆柱槽的上方,所述轴肩(13)转动套接在所述轴肩槽中,所述滑块(10)开有螺孔,并套接在所述螺轴(9)上,所述圆柱槽的侧面开有滑槽,所述挂杆(2)穿过所述滑槽与所述滑块(10)转动铰接;所述防倒装置包括支杆(6),所述第二支柱(5)底面开有弧形槽,所述第三支柱(7)上表面固定连接有球形块(11),所述球形块(11)套接在所述弧形槽中,所述第三支柱(7)底面连接有所述固定盘(8),所述支杆(6)倾斜设置,其一端与所述固定盘(8)固定连接,另一端与所述第二支柱(5)的侧面固定连接,并且所述支杆(6)为弹性杆。

2.根据权利要求1所述的一种不易倾倒的挂钩式落地灯,其特征在于:所述滑槽的数量至少为2个,且均匀分布。

3.根据权利要求1所述的一种不易倾倒的挂钩式落地灯,其特征在于:所述导轨(14)的横截面形状为T字形。

4.根据权利要求1所述的一种不易倾倒的挂钩式落地灯,其特征在于:所述挂杆(2)上设有挡杆(12),所述挡杆(12)与所述挂杆(2)垂直。

5.根据权利要求1所述的一种不易倾倒的挂钩式落地灯,其特征在于:所述转块(4)周围设有便于转动的把手。

6.根据权利要求1所述的一种不易倾倒的挂钩式落地灯,其特征在于:所述支杆(6)的数量至少为3个,且均匀分布。
