专利号: 2018112063917
申请人: 嘉兴华维新能源有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

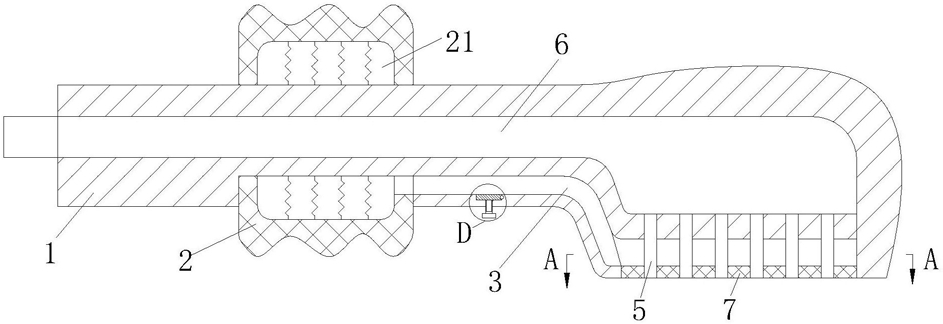

1.一种按摩式卫浴花洒,其特征在于:包括壳体(1)、橡胶套(2)、气道(3)、半球形气囊(4)和出水管(5),所述壳体(1)包括喷头和手柄,壳体(1)中部设置有水流通道(6),壳体(1)底部设置有气道(3);所述喷头底部设置有均布的出水管(5);两行出水管(5)之间设有隔板;所述出水管(5)两侧设有两个半球形气囊(4);所述半球形气囊(4)均固接在隔板上,半球形气囊(4)被充气能够挤压出水管(5);所述手柄外圈套接着橡胶套(2);所述橡胶套(2)的外圈设置有便于用户握持的凹槽,橡胶套(2)与手柄之间的空间为空腔(21);所述空腔(21)内设有均布的弹簧,空腔(21)通过气道(3)与半球形气囊(4)连通。

2.根据权利要求1所述的一种按摩式卫浴花洒,其特征在于:所述出水管(5)底端的两侧设置有橡胶弹片(7);所述橡胶弹片(7)向外凸起时能够用于对人体进行按摩。

3.根据权利要求1所述的一种按摩式卫浴花洒,其特征在于:所述出水管(5)内圈上对称设置有两个二号橡胶凸起(8);两个二号橡胶凸起(8)接触时能够分隔出水管(5)内的水流。

4.根据权利要求3所述的一种按摩式卫浴花洒,其特征在于:相邻的出水管(5)中的其中一个出水管(5)内的两个二号橡胶凸起(8)上设有连接单元(9);所述连接单元(9)包括凸块(91)和卡槽(92);其中一个二号橡胶凸起(8)的端头固接着凸块(91),另一个二号橡胶凸起(8)的端部设置有相应的卡槽(92);所述凸块(91)能够插入卡槽(92)内。

5.根据权利要求1所述的一种按摩式卫浴花洒,其特征在于:所述气道(3)下方设置有调节模块(10);所述调节模块(10)包括调节螺栓(101)和调节板(102),调节模块(10)用于控制气道(3)的直径;所述气道(3)下方设置有矩形槽;所述矩形槽内设有调节板(102),矩形槽底部设置有螺纹通孔;所述调节板(102)一端铰接在矩形槽的侧壁上;所述螺纹通孔内旋接有调节螺栓(101)。

6.根据权利要求1所述的一种按摩式卫浴花洒,其特征在于:两半球形气囊(4)交错设置,两半球形气囊(4)之间连接有调节单元(11);所述调节单元(11)用于调节出水管(5)内的水流大小,调节单元(11)包括直杆(111)、弧形杆和三号橡胶凸起(112);所述半球形气囊(4)均铰接着一个直杆(111);两直杆(111)之间铰接有两弧形杆,直杆(111)靠近出水管(5)的一侧均布有一组三号橡胶凸起(112);所述三号橡胶凸起(112)能够挤压出水管(5),使出水管(5)内的水流产生偏转。
