专利号: 2018112063921
申请人: 淮安常至昊企业管理有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-11-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

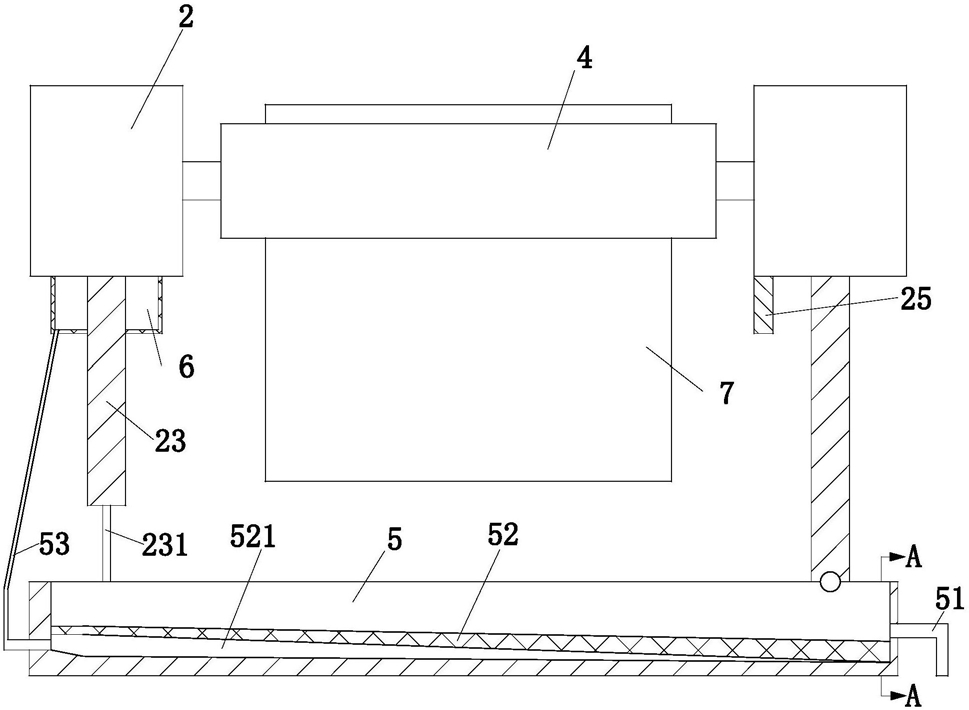

1.一种浴室毛巾干燥装置,其特征在于:包括柱形架(1)、收卷箱(2)、滑块(3)、旋筒(31)、夹辊一(4)、夹辊二(41)和接水槽(5),所述柱形架(1)、收卷箱(2)、滑块(3)和旋筒(31)均设置有两个,柱形架(1)与墙壁垂直固接;所述收卷箱(2)位于柱形架(1)中部;所述滑块(3)与柱形架(1)滑动连接,滑块(3)与收卷箱(2)位于同一水平面上;所述旋筒(31)套设在柱形架(1)端部,旋筒(31)与柱形架(1)螺纹连接,转动旋筒(31)可调节滑块(3)与收卷箱(2)之间的距离;所述夹辊一(4)布置两个收卷箱(2)之间,夹辊一(4)由收卷箱(2)驱动转动;所述夹辊二(41)位于两个滑块(3)之间,夹辊二(41)与滑块(3)转动连接,夹辊二(41)与夹辊一(4)共同作用挤压毛巾(7)使毛巾(7)脱水;所述接水槽(5)位于收卷箱(2)上端,接水槽(5)用于接收毛巾(7)被挤压脱出的水并引导水排出,且接水槽(5)的槽底为呈一端高另一端低的斜面,接水槽(5)槽底高的一端位于其中一个收卷箱(2)下端,接水槽(5)槽底底的一端位于另一个收卷箱(2)下端;其中,所述收卷箱(2)包括壳体(21)、转轴(22)、卷簧、带条(23)和契形块(24);所述壳体(21)的下端设置有一字形的开口,且开口的旁侧设置有滑槽;所述转轴(22)与壳体(21)转动连接,且夹辊一(4)位于两个转轴(22)之间,夹辊一(4)与转轴(22)固连;所述卷簧套在转轴(22)的端部,卷簧的一端固接在壳体(21)上,卷簧的另一端与转轴(22)固接;所述带条(23)缠绕在转轴(22)中部,带条(23)由转动的转轴(22)收卷或放松,带条(23)用于将接水槽(5)吊起;所述契形块(24)与滑槽滑动配合,契形块(24)的斜面朝向转轴(22),契形块(24)滑向转轴(22)后可卡止转轴(22)转动。

2.根据权利要求1所述的一种浴室毛巾干燥装置,其特征在于:所述接水槽(5)槽底较低的一端设置有排水软管(51),排水软管(51)与接水槽(5)连通;所述夹辊一(4)的一侧收卷箱(2)的下端设置有挡块(25),所述挡块(25)位于排水软管(51)的正上方。

3.根据权利要求2所述的一种浴室毛巾干燥装置,其特征在于:所述夹辊一(4)的一侧收卷箱(2)下端设置有弹性气囊(6),且弹性气囊(6)位于接水槽(5)槽底高的一侧收卷箱(2)上;所述弹性气囊(6)上设置有气孔,且气孔倾斜朝向接水槽(5)有排水软管(51)的一侧。

4.根据权利要求3所述的一种浴室毛巾干燥装置,其特征在于:所述弹性气囊(6)正下端的带条(23)末端设置有弹性绳(231);所述弹性绳(231)的一端与带条(23)末端连接,弹性绳(231)的另一端与接水槽(5)上端连接。

5.根据权利要求4所述的一种浴室毛巾干燥装置,其特征在于:所述接水槽(5)的槽底密封有一层弹性膜(52),弹性膜(52)与接水槽(5)槽底之间围合形成密封的空腔一(521);

所述弹性膜(52)的厚度沿接水槽(5)槽底斜面倾斜向下逐渐增大;所述空腔一(521)与弹性气囊(6)之间连通有气管(53)。

6.根据权利要求1所述的一种浴室毛巾干燥装置,其特征在于:所述接水槽(5)的横断面为梯形。
