专利号: 2018112064074
申请人: 永嘉陈铖建材有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 刷类制品
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

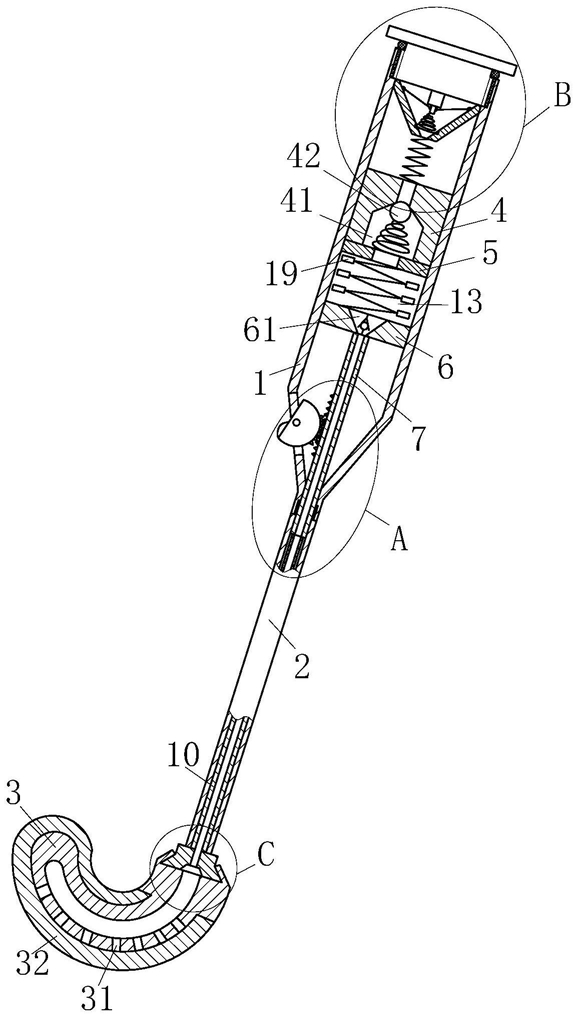

1.一种卫浴马桶刷,其特征在于:包括固定框(1)、安装杆(2)、刷头(3)、隔板(4)、压板(5)、活塞(6)、活塞杆(7)、旋钮(8)、橡胶管(9)与导液管(10);所述固定框(1)为圆筒形结构,固定框(1)的下端为漏斗形结构,固定框(1)下端设有内螺纹;所述安装杆(2)上端设有外螺纹,安装杆(2)通过螺纹与固定框(1)的下端连接,安装杆(2)为空心杆;所述刷头(3)为弧形结构,刷头(3)内部设有通道,刷头(3)上设有排液孔(31),排液孔(31)将通道与外界相连通,刷头(3)外部包裹有纳米海绵(32),刷头(3)用于对马桶进行刷洗;所述隔板(4)位于固定框(1)中,隔板(4)上开设有一号导液孔(41),一号导液孔(41)为倒立的漏斗形结构,隔板(4)与固定框(1)上方之间形成一号储液腔(11),一号储液腔(11)中装有清洗剂;所述固定框(1)的上端设有密封塞(12),密封塞(12)用于对固定框(1)的上端进行密封;所述压板(5)位于固定框(1)中,压板(5)固定在隔板(4)下方,压板(5)上设有通孔;所述一号导液孔(41)中设有密封球(42),密封球(42)通过锥形弹簧安装在一号导液孔(41)中,密封球(42)用于控制一号导液孔(41)的打开与关闭;所述活塞(6)滑动安装在固定框(1)中,活塞(6)通过弹簧与压板(5)相连接,活塞(6)上设有二号导液孔(61),二号导液孔(61)中设有单向阀,活塞(6)与隔板(4)之间形成二号储液腔(13),活塞(6)用于挤压二号储液腔(13)中的清洗剂;所述活塞杆(7)上端安装在活塞(6)下端,活塞杆(7)内部为空心状态,活塞杆(7)内部与二号导液孔(61)相连通,活塞杆(7)下端位于安装杆(2)内,活塞杆(7)可以在安装杆(2)中滑动,活塞杆(7)一侧设有齿;所述固定框(1)上设有矩形通道(14),矩形通道(14)的分布与活塞杆(7)上的齿的分布相对应;所述旋钮(8)转动安装在矩形通道(14)中,旋钮(8)为半圆形块,旋钮(8)的弧形面上设有齿,旋钮(8)上的齿与活塞杆(7)上的齿相啮合,旋钮(8)用于带动活塞杆(7)上下运动;所述橡胶管(9)位于安装杆(2)内,橡胶管(9)上端与活塞杆(7)相连接,橡胶管(9)用于输送活塞杆(7)中的清洗剂;所述导液管(10)位于安装杆(2)内,导液管(10)上端与橡胶管(9)相连接,导液管(10)下端与刷头(3)相连接,导液管(10)用于输送清洗剂。

2.根据权利要求1所述的一种卫浴马桶刷,其特征在于:所述刷头(3)上端开设有截面为梯形的安装槽(33);所述安装杆(2)下端设有安装块(21),导液管(10)与安装块(21)相连接,安装块(21)为梯形结构,安装块(21)中设有圆台形孔,安装块(21)安装在安装槽(33)中,安装块(21)用于方便更换刷头(3)。

3.根据权利要求1所述的一种卫浴马桶刷,其特征在于:所述橡胶管(9)下端设有连接件(91),连接件(91)外设有一号环形槽(92),连接件(91)用于防止橡胶管(9)下端移动;所述安装杆(2)中设有二号环形槽(22),二号环形槽(22)的分布与一号环形槽(92)的分布相对应;所述安装杆(2)内还设有卡簧(23),卡簧(23)位于一号环形槽(92)与二号环形槽(22)之间,卡簧(23)用于防止连接件(91)移动。

4.根据权利要求1所述的一种卫浴马桶刷,其特征在于:所述固定框(1)上端内壁上镶嵌有橡胶环(15),橡胶环(15)内部设有管螺纹;所述密封塞(12)外部设有螺纹,密封塞(12)通过螺纹与橡胶环(15)连接;所述固定框(1)上还设有密封圈(16),密封圈(16)位于固定框(1)与密封塞(12)之间,密封圈(16)用于对固定框(1)进行密封。

5.根据权利要求1所述的一种卫浴马桶刷,其特征在于:所述一号储液腔(11)中设有进料斗(17),进料斗(17)下端通过弹簧与隔板(4)上端相连接,进料斗(17)用于方便注入清洗剂;所述进料斗(17)包括连接板(171)、弹性布(172)、连接杆(173)与铰接块(174);所述连接板(171)与弹性布(172)交替布置,连接板(171)与弹性布(172)下端组成一个圆;所述铰接块(174)位于连接板(171)中央;所述连接杆(173)数量与连接板(171)的数量相同,连接杆(173)一端铰接在铰接块(174)上,连接杆(173)另一端铰接在连接板(171)的端部,连接杆(173)用于撑开连接板(171);所述连接板(171)中还设有滑槽(175),滑槽(175)中设有锥形弹簧,锥形弹簧下端位于滑槽(175)中,锥形弹簧上端与铰接块(174)下端连接;所述密封塞(12)下端还设有挤压块(18),挤压块(18)位于铰接块(174)正上方,挤压块(18)用于挤压铰接块(174)。

6.根据权利要求1所述的一种卫浴马桶刷,其特征在于:所述二号储液腔(13)中设有多个搅拌块(19),搅拌块(19)固定在二号储液腔(13)中的弹簧上,搅拌块(19)用于搅动清洗剂。
