专利号: 2018112076048
申请人: 嘉兴久珥科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

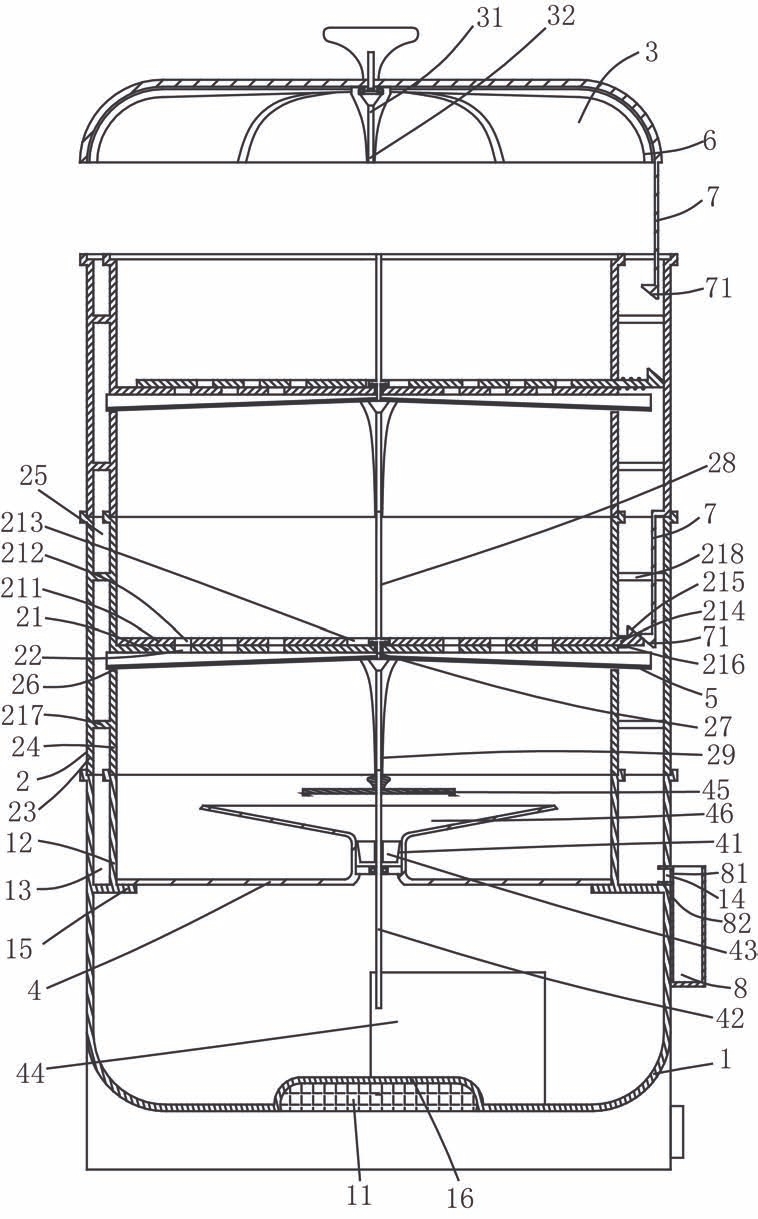

1.一种多功能蒸煮一体蒸锅,包括锅体(1)、若干蒸屉(2)以及锅盖(3),所述锅体(1)底部设有电加热管(11),所述蒸屉(2)上设有蒸板(21),所述蒸板(21)上设有若干第一气孔(22),其特征在于:所述锅体(1)内固定设置有第一隔层(12),所述第一隔层(12)与所述锅体(1)侧壁之间形成第一冷凝水通道(13),所述第一冷凝水通道(13)底部密封且所述锅体(1)侧壁设置有用于排出冷凝水的排水口(14),所述第一隔层(12)底部向内延伸设置有挡环(15),所述挡环(15)上设置有导气罩(4),所述导气罩(4)上设置有竖直导气管(41),所述导气管(41)上架设有穿过所述导气管(41)的转轴(42),位于所述导气管(41)内的所述转轴(42)上设置有叶轮(43),所述转轴(42)下端可拆卸的套设有铲锅片(44);所述蒸屉(2)包括外壳(23)以及固定在所述外壳(23)上的第二隔层(24),所述第二隔层(24)与所述外壳侧壁形成第二冷凝水通道(25),所述蒸屉(2)放置于所述锅体(1)上将所述第一冷凝水通道(13)和所述第二冷凝水通道(25)连接,所述第二隔层(24)中部设置有环形缺口(26),所述蒸板(21)上转动设置有第一从动轴(27),所述第一从动轴(27)上端为插杆(28)下端为第一插口(29),所述转轴(42)插入所述第一插口(28)传动,下方的所述蒸板(21)上的插杆(28)插入上方的所述蒸板(21)上的第一插口(29)传动,位于所述蒸板(21)下方的第一从动轴(27)上径向设置有若干第一导流片(5),所述第一导流片(5)外端从所述环形缺口(26)伸出至所述第二冷凝水通道(25)内,所述第一导流片(5)底部设置有第一导流槽(51),所述第一导流片(5)上方固定有第一弹性吸水条(52),所述第一弹性吸水条(52)上表面抵靠所述蒸板(21)底部,所述蒸板(21)底部径向设置有第一凸条(210);所述锅盖(3)底部转动设置有第二从动轴(31),所述第二从动轴(31)底部设有第二插口(32),所述第二插口(32)与所述插杆(28)传动,所述第二从动轴(31)上径向设置有若干第二导流片(6),所述第二导流片(6)底部设置有第二导流槽(61),所述第二导流片(6)上方固定有第二弹性吸水条(62),所述第二导流片(6)沿着所述锅盖(3)内表面延伸至所述第二冷凝水通道(25)内,所述锅盖(3)内表面径向设置有第二凸条(33)。

2.如权利要求1所述的一种多功能蒸煮一体蒸锅,其特征在于:所述第一导流片(5)为V形,且所述第一导流片(5)底部自所述第一从动轴(27)处向外逐渐降低,所述第一弹性吸水条(52)与所述第一导流片(5)底部之间形成所述第一导流槽(51)。

3.如权利要求1所述的一种多功能蒸煮一体蒸锅,其特征在于:所述第二导流片(6)为V形,且所述第二导流片(6)底部自第二从动轴处(31)向外逐渐降低,所述第二弹性吸水条(62)与所述第二导流片(6)底部之间形成所述第二导流槽(61)。

4.如权利要求1所述的一种多功能蒸煮一体蒸锅,其特征在于:所述第一弹性吸水条(52)和所述第二弹性吸水条(62)均为海绵条。

5.如权利要求1所述的一种多功能蒸煮一体蒸锅,其特征在于:所述锅体(1)底部设置有凸起部(16),所述电加热管(11)设置于所述凸起部(16)内。

6.如权利要求1所述的一种多功能蒸煮一体蒸锅,其特征在于:所述蒸屉(2)上设置有滑动蒸板(211),所述滑动蒸板(211)上设有若干第二气孔(212),所述第二气孔(212)在所述滑动蒸板(211)上的分布位置与所述第一气孔(22)在所述蒸板(21)上的分布位置相同,所述滑动蒸板(211)中部设置有供所述第一从动轴(27)穿过的腰孔(213),所述滑动蒸板(211)设置有穿过所述第二隔层(24)的推杆(214),所述推杆(214)端部设置有第一斜面(215),所述第一斜面(215)与所述第二隔层(24)之间设置有复位弹簧(216),所述蒸屉(2)以及所述锅盖(3)上均设置有连杆(7),所述连杆(7)底部设置有第二斜面(71),当所述第二斜面(71)对准所述第一斜面(215)向下运动至底部,所述滑动蒸板(211)滑动至所述第一气孔(22)与所述第二气孔(212)对准;当所述第二斜面(71)与所述第一斜面(215)脱离时,所述滑动蒸板(211)滑动至所述第一气孔(22)与所述第二气孔(212)错开。

7.如权利要求1所述的一种多功能蒸煮一体蒸锅,其特征在于:所述转轴(42)上设置有大于所述导气管(41)的散气挡板(45),所述散气挡板(45)与所述转轴(42)螺纹连接,所述导气管(41)上端设置有大于所述散气挡板(45)的喇叭口(46)。

8.如权利要求1所述的一种多功能蒸煮一体蒸锅,其特征在于:所述排水口(14)上设置有集水盒(8),所述集水盒(8)上设置有进水口(81),所述进水口(81)两侧设置有弹性杆(82),所述弹性杆(82)伸入所述排水口(14)将所述集水盒(8)弹扣在所述排水口(14)上。

9.如权利要求6所述的一种多功能蒸煮一体蒸锅,其特征在于:所述外壳(23)与所述第二隔层(24)之间通过环形圈(217)固定连接,所述环形圈(217)上设有冷凝水开口(218),所述冷凝水开口(218)位于所述推杆(214)伸出处,所述第二斜面(71)穿过所述冷凝水开口(218)后与所述第一斜面(215)顶靠。

10.如权利要求9所述的一种多功能蒸煮一体蒸锅,其特征在于:所述环形圈(217)倾斜设置,且所述冷凝水开口(218)侧最低。
