1.一种基于甲基次磷酸的高透明阻燃聚乙烯醇薄膜的制备方法，其特征在于，由含有甲基丙次磷酸和聚乙烯醇的混合溶液成膜制得所述高透明阻燃聚乙烯醇薄膜，以混合溶液中甲基次磷酸和聚乙烯醇的质量之和为基准，所述混合溶液中甲基次磷酸的质量含量为

1％-20％。

2.如权利要求1所述的制备方法，其特征在于，以混合溶液中甲基次磷酸和聚乙烯醇的质量之和为基准，所述混合溶液中甲基次磷酸的质量含量为10％-15％。

3.如权利要求1或2所述的制备方法，其特征在于，所述成膜的方法为流延成膜后按50℃/8hr+100℃/4hr的升温程序干燥，得到所述高透明阻燃聚乙烯醇薄膜。

4.如权利要求3所述的制备方法，其特征在于，以所述混合溶液的质量为基准，混合液中所述聚乙烯醇的质量百分比浓度为9.5％-12％。

5.如权利要求1或2所述的制备方法，其特征在于，所述高透明阻燃聚乙烯醇薄膜厚度为100-300μm。

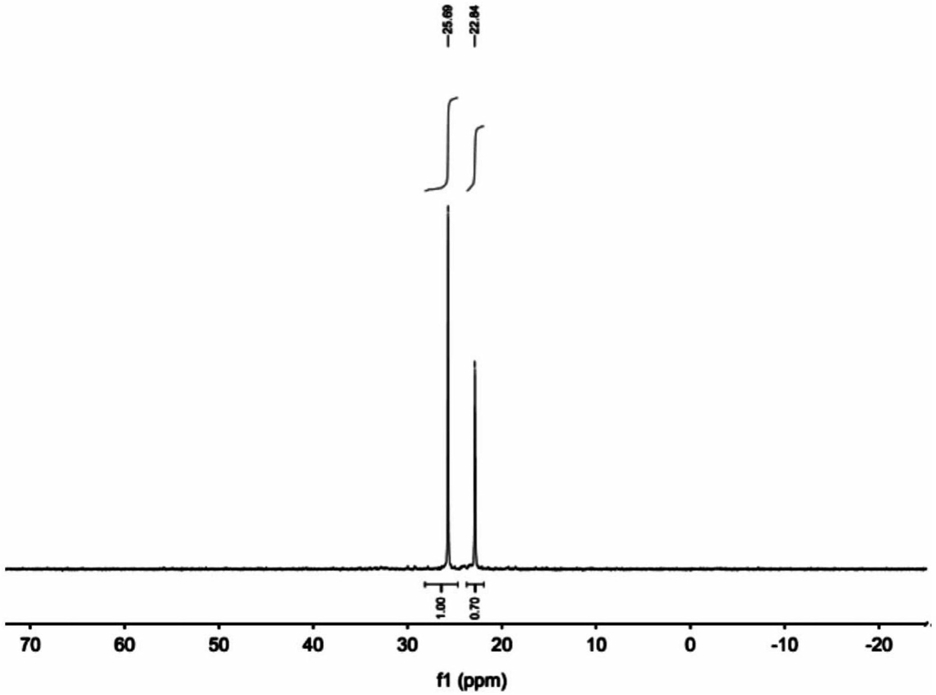

6.如权利要求1或2所述的制备方法，其特征在于，所述甲基次磷酸由甲基二氯磷水解后提纯得到。

7.如权利要求6所述的制备方法，其特征在于，所述水解、提纯的具体步骤为：取1mol甲基二氯膦缓慢滴加到2mol水中，0-50℃反应1-4hr，然后减压除去生成的氯化氢气体，得到无色液体甲基次磷酸。

8.权利要求1-7中任一项制备方法所得的高透明阻燃聚乙烯醇薄膜。
