专利号: 2018112110373
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

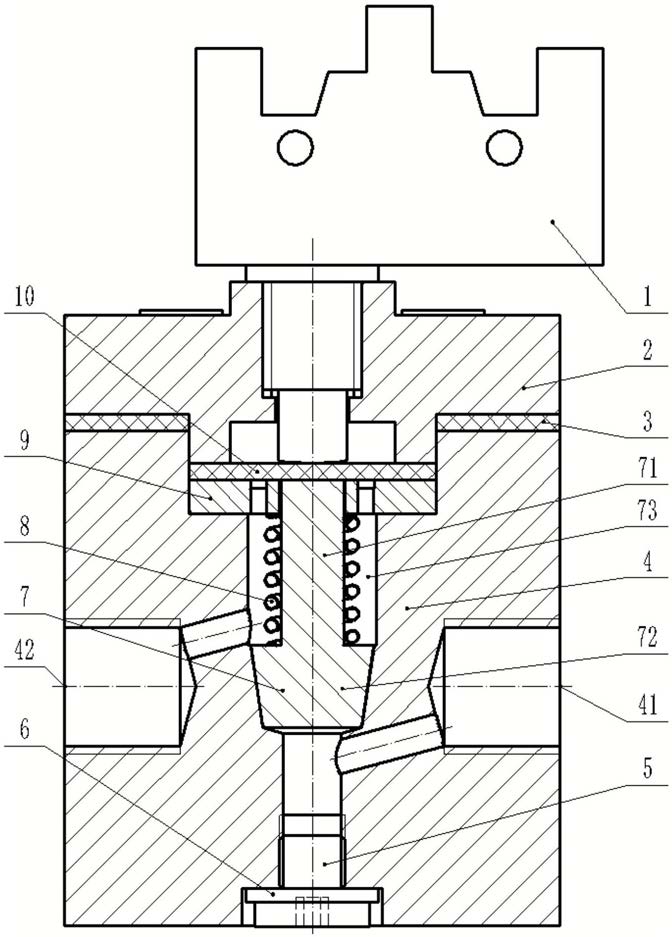

1.一种干油润滑流量开关,其特征在于:其包括流量监测锥阀和微动开关,所述流量监测锥阀包括阀体、阀芯、复位装置和密封装置,所述阀芯包括芯轴和圆锥部分,所述芯轴的第一端与所述圆锥部分相连,所述芯轴与所述阀体之间形成空腔;所述阀体上相对的位置上设有进油口和出油口,所述出油口的位置高于所述进油口,所述进油口和出油口与所监测的润滑管路相连,所述出油口通过阀孔与所述空腔连接,所述进油口通过阀孔与所述阀芯的圆锥部分连接;所述复位装置包括复位弹簧和端板,所述复位弹簧套设在所述阀芯的芯轴上,所述复位弹簧的第一端与所述阀芯的圆锥部分接触,所述复位弹簧的第二端抵在所述端板的第一端面上,所述端板固定在所述阀体上,所述端板通过中心的端板导向孔与所述阀芯的芯轴的第二端能滑动连接;所述密封装置包括密封膜片、膜片压盖和螺塞密封组件,所述密封膜片的第一端面与所述端板的第二端面和所述阀芯的芯轴的第二端面接触,所述密封膜片的第二端面与所述微动开关的触头和膜片压盖接触,所述膜片压盖固定在所述阀体上,并对所述密封膜片进行固定,所述膜片压盖的中部容纳有所述微动开关的触头,所述螺塞密封组件与所述阀芯的圆锥部分连接用于密封。

2.根据权利要求1所述的干油润滑流量开关,其特征在于:所述膜片压盖和所述阀体之间设有用于密封的压盖垫片。

3.根据权利要求1所述的干油润滑流量开关,其特征在于:所述端板上设有环形槽和多个通孔,所述多个通孔和环形槽位于所述空腔的上方,所述环形槽与所述端板导向孔共圆心,且所述环形槽的内径大于所述端面导向孔的直径,所述多个通孔均布在所述环形槽内。

4.根据权利要求3所述的干油润滑流量开关,其特征在于:所述通孔的数量为4个。

5.根据权利要求1所述的干油润滑流量开关,其特征在于:所述密封膜片为橡胶膜片。

6.根据权利要求1所述的干油润滑流量开关,其特征在于:所述螺塞密封组件包括密封螺塞和螺塞垫片,所述螺塞垫片的横截面积大于所述密封螺塞的横截面积,所述密封螺塞的第二端面与所述阀芯的圆锥部分接触,所述密封螺塞的第一端面与所述螺塞垫片接触,所述螺塞垫片固定在所述阀体上。

7.根据权利要求1所述的干油润滑流量开关,其特征在于:所述膜片压盖通过紧定螺钉固定在所述阀体上。
