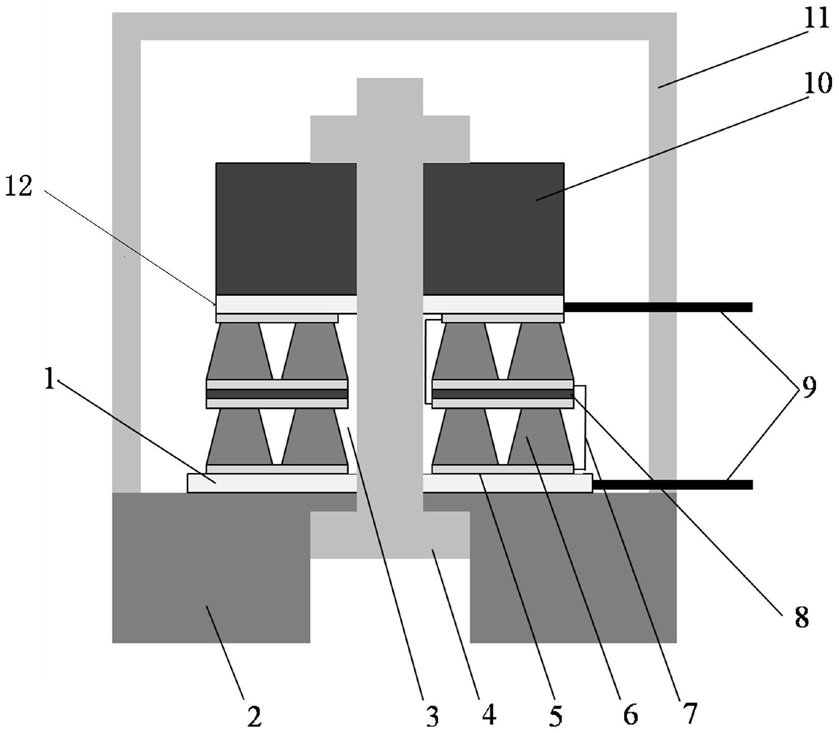

1.一种圆台阵列式挠曲电加速度传感器,其特征在于:包括底座(2)、预紧螺栓(4)、质量块(10)、两只金属电极(9)、上隔离电极板(12)、下隔离电极板(1)和p层上下叠加排布的探测面阵(13),每层探测面阵(13)包括q只水平排布的敏感单元(6),p层探测面阵(13)设置在上隔离电极板(12)和下隔离电极板(1)之间;探测面阵(13)的上下方均设置有石墨电极板(5),每层探测面阵(13)上方的石墨电极板(5)通过引线(7)连接导通,每层探测面阵(13)下方的石墨电极板(5)通过引线(7)连接导通,相邻层的石墨电极板(5)之间用绝缘介质(8)隔离,上隔离电极板(12)和下隔离电极板(1)的内层表面导电、外层表面隔离;所述的质量块(10)设置在上隔离电极板(12)的上表面,预紧螺栓(4)一端固定在质量块(10)上,另一端固定在底座(2)上,将下隔离电极板(1)压紧在底座(2)上,两只金属电极(9)分别与上隔离电极板(12)和下隔离电极板(1)电连通;所述的敏感单元(6)为挠曲电介电材料制成的圆台;上隔离电极板(12)、下隔离电极板(1)均为单面PCB板,与两只金属电极(9)焊接导通;所述单面PCB板的一个表面为覆铜板(14),另一表面为PCB基板(17),中间设有通孔(15),预紧螺栓(4)穿过该通孔(15),金属电极(9)通过焊点焊接在PCB板的覆铜板(14)上。
2.根据权利要求1所述的一种圆台阵列式挠曲电加速度传感器,其特征在于:绝缘介质(8)为绝缘胶,将相邻层的石墨电极板(5)粘接为一体。
3.根据权利要求1所述的一种圆台阵列式挠曲电加速度传感器,其特征在于:敏感单元(6)和预紧螺栓(4)之间的空隙采用环氧树脂(3)填充。
4.根据权利要求1所述的一种圆台阵列式挠曲电加速度传感器,其特征在于:圆台阵列式挠曲电加速度传感器还包括粘接在底座(2)上端的壳体(11),传感器部件密封在壳体(11)内。
5.根据权利要求1所述的一种圆台阵列式挠曲电加速度传感器,其特征在于:p=2,q=
12。
6.根据权利要求1所述的一种圆台阵列式挠曲电加速度传感器,其特征在于:挠曲电介电材料为非极化锡钛酸钡。
7.根据权利要求1所述的一种圆台阵列式挠曲电加速度传感器,其特征在于:金属电极(9)为银棒或铜棒,焊接在PCB板的覆铜板(14)上。
8.根据权利要求4所述的一种圆台阵列式挠曲电加速度传感器,其特征在于:底座(2)采用合金钢制成,壳体(11)采用环氧树脂制成,质量块(10)为中间带有通孔的圆形钨块。
