专利号: 2018112189775
申请人: 杭州玉甄数码科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

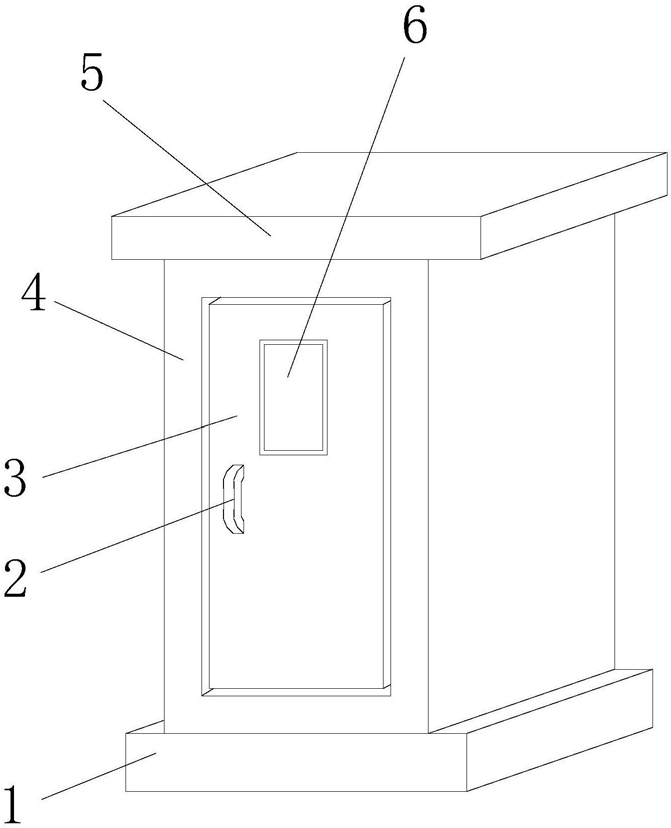

1.打包型生态环保厕所,其结构包括封闭防护装置(1)、手把(2)、门板(3)、箱体(4)、上合板(5)、观测窗(6),所述封闭防护装置(1)竖直安装于箱体(4)的下端,所述手把(2)嵌入方式安装于门板(3)的前表面,所述门板(3)通过转动轴与箱体(4)活动连接,所述上合板(5)水平安装于箱体(4)的上表面,其特征在于:所述观测窗(6)与门板(3)呈现一体化结构,所述上合板(5)所在的平面与封闭防护装置(1)的下表面相互平面;所述封闭防护装置(1)包括流转机构(11)、重力机构(12)、传动机构(13)、电力机构(14)、排泄机构(15)、输送机构(16)、连动机构(17)、外壳(18);所述流转机构(11)水平安装于外壳(18)内部的右下角,所述重力机构(12)竖直安装于外壳(18)内部的下面的中间位置,所述传动机构(13)与电力机构(14)通过电杆进行电力传动,所述电力机构(14)水平安装于外壳(18)内部的坐下角,所述排泄机构(15)通过排水管与电力机构(14)机械配合,所述电力机构(14)竖直安装于外壳(18)内部的左侧面,所述输送机构(16)通过挤压杆与重力机构(12)机械传动,所述输送机构(16)通过拉伸带与连动机构(17)机械配合,所述输送机构(16)竖直安装于外壳(18)内部的上侧面中间位置,所述连动机构(17)安装于外壳(18)内部的右上角;

所述流转机构(11)包括导气管(111)、排气管(112)、风箱(113)、传动轮(114)、连动带(115),所述导气管(111)水平安装于排气管(112)的上表面,所述风箱(113)与传动轮(114)通过转动轴杆进行机械传动,所述连动带(115)缠绕于传动轮(114)的外表面,所述排气管(112)水平安装于传动轮(114)的右表面;

所述重力机构(12)包括锁定杆(121)、弹簧(122)、稳固杆(123)、下压固定板(124),所述锁定杆(121)竖直安装于下压固定板(124)的上表面,所述弹簧(122)的上端与下压固定板(124)的下表面相贴合,所述下压固定板(124)通过滑槽与稳固杆(123)滑动连接,所述弹簧(122)的下端面竖直安装于外壳(18)内部的上侧面;

所述传动机构(13)包括连通水管(131)、密封阀(132)、挤压头(133)、挤压气管(134)、旋转机盘(135)、固定轴(136)、皮带(137)、固定锁轴(138),所述连通水管(131)水平安装于外壳(18)内部的左下角,所述密封阀(132)竖直安装于连通水管(131)的内部,所述挤压头(133)水平安装于挤压气管(134)的内部,所述挤压头(133)通过固定轴(136)与固定轴(136)机械传动,所述皮带(137)缠绕于固定锁轴(138)的外表面,所述固定锁轴(138)通过皮带(137)与旋转机盘(135)机械传动,所述旋转机盘(135)通过电杆与电力机构(14)电动连接;

所述排泄机构(15)包括冲击机构(151)、流动管道(152)、棉垫板(153)、挤压板(154)、推杆(155)、连接输送轮(156),所述冲击机构(151)竖直安装于流动管道(152)的内部,所述流动管道(152)竖直安装于外壳(18)内部的左侧面,所述棉垫板(153)安装于流动管道(152)内部,并且位于冲击机构(151)的正上方,所述挤压板(154)通过推杆(155)与连接输送轮(156)机械传动,所述挤压板(154)通过外表面与外壳(18)滑动连接;

所述冲击机构(151)包括水压管(15101)、隔档机构(15102)、压缩线圈(15103)、滑通管(15104)、集水管(15105),所述水压管(15101)竖直安装于隔档机构(15102)的下端面,所述压缩线圈(15103)竖直安装于集水管(15105)的下端面,所述滑通管(15104)设有2个,并且竖直安装于集水管(15105)的下端面,两者呈现90度夹角;

所述隔档机构(15102)包括隔离阻板(151021)、侧推弹性密封板(151022)、内置管(151023)、稳固卡柱(151024),所述稳固卡柱(151024)垂直安装于隔离阻板(151021)的内部,并且两者呈现90度角进行安装,所述侧推弹性密封板(151022)共设有2个,并且竖直安装于内置管(151023)的两个侧面。

2.根据权利要求1所述的打包型生态环保厕所,其特征在于:所述电力机构(14)包括存蓄电源(141)、铁芯(142)、绕组(143)、安装稳固板(144)、传动轮杆(145)、转动轮桨(146),所述存蓄电源(141)通过导电与铁芯(142)电连接,所述绕组(143)通过传动轮杆(145)与转动轮桨(146)机械传动,所述传动轮杆(145)水平安装于安装稳固板(144)的内部。

3.根据权利要求1所述的打包型生态环保厕所,其特征在于:所述输送机构(16)包括分解打包袋(161)、收集管(162)、移动密封板(163)、连滑动轴(164)、伸缩拉板(165)、固定侧锁轴(166),所述分解打包袋(161)缠绕于收集管(162)的外表面,所述移动密封板(163)水平安装于收集管(162)的内部,所述移动密封板(163)通过伸缩拉板(165)与固定侧锁轴(166)活动连接,所述连滑动轴(164)垂直安装于移动密封板(163)的内部,所述连滑动轴(164)通过拉绳与连动机构(17)机械传动。

4.根据权利要求1或3所述的打包型生态环保厕所,其特征在于:所述连动机构(17)包括防护罩(171)、下移推板(172)、橡胶轮(173)、连动锁杆(174)、拉绳(175)、卷动弹圈(176),所述下移推板(172)通过卡板与防护罩(171)滑动连接,所述连动锁杆(174)通过橡胶轮(173)与下移推板(172)机械传动,所述拉绳(175)缠绕于连动锁杆(174)后轴的外表面,所述卷动弹圈(176)通过转轴与连动锁杆(174)机械传动。
