1.一种铁基吸附剂，其特征在于，将基础碱液和六偏磷酸钠溶液，或者将基础碱液和碳载六偏磷酸钠溶液同步混入到混合铁基溶液中，密封，得到铁基吸附剂浆体，在30～120℃下真空干燥、研磨得到；其中，所述基础碱液是称取氢氧化钠，混入水中，密封状态下搅拌至‑完全溶解得到，OH与Fe(II)+Fe(III)的摩尔比为2:1～4:1；所述混合铁基溶液是称取硫酸亚铁和硫酸铁，同时混入水中，密封状态下搅拌至完全溶解得到，Fe(II)与Fe(III)的摩尔比为2:1～3:1。

2.根据权利要求1所述的铁基吸附剂，其特征在于，所述六偏磷酸钠溶液是称取六偏磷

6‑

酸钠，混入水中，密封状态下搅拌至完全溶解得到，[P6O18] 与Fe(II)+Fe(III)的摩尔比为

3:6～5:6。

3.根据权利要求2所述的铁基吸附剂，其特征在于，所述碳载六偏磷酸钠溶液是称取活性炭粉末，与六偏磷酸钠溶液混合，密封状态下搅拌得到，活性炭粉末与六偏磷酸钠溶液的固液比为0.5～1g：1mL。

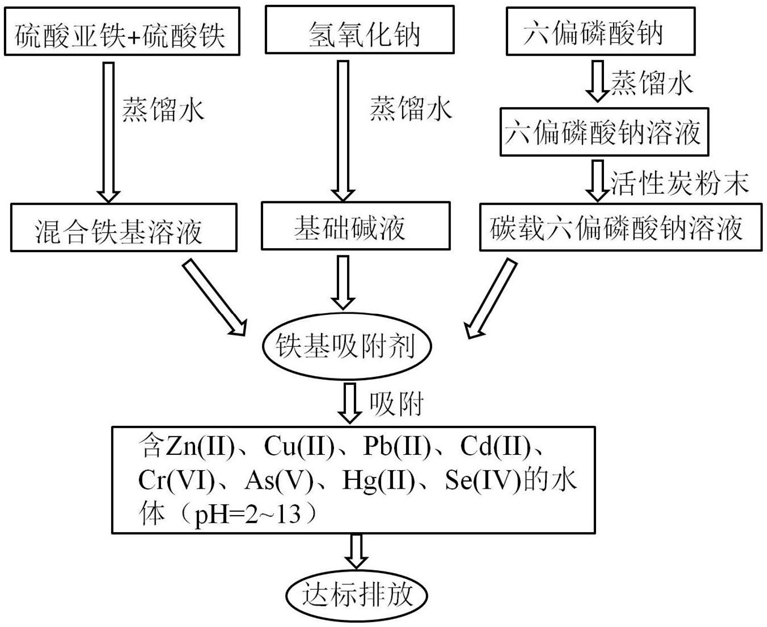

4.一种制备权利要求1所述铁基吸附剂的方法，其特征在于，包括以下步骤：(1)按照比例分别称取硫酸亚铁和硫酸铁，同时混入水中，密封状态下搅拌至完全溶解，得到Fe(II)+Fe(III)总摩尔浓度为0.5～1.0moL/L的混合铁基溶液；

‑

(2)按照比例称取氢氧化钠，混入水中，密封状态下搅拌至完全溶解，得到OH摩尔浓度为2.0～5.0moL/L的基础碱液；

6‑

(3)按照比例称取六偏磷酸钠，混入水中，密封状态下搅拌至完全溶解，得到[P6O18] 摩尔浓度为0.5～2.78moL/L六偏磷酸钠溶液；

(4)按照比例称取活性炭粉末，与六偏磷酸钠溶液混合，密封状态下搅拌10～30min，得到碳载六偏磷酸钠溶液；

(5)将基础碱液和六偏磷酸钠溶液，或者将基础碱液和碳载六偏磷酸钠溶液同步混入到混合铁基溶液中，立即密封，得到铁基吸附剂浆体，30～120℃下真空干燥至铁基吸附剂质量恒定，研磨，得到铁基吸附剂粉末。

5.根据权利要求4所述的铁基吸附剂的制备方法，其特征在于，所述步骤(4)中搅拌速率为20～60rpm。

6.根据权利要求4所述的铁基吸附剂的制备方法，其特征在于，所述步骤(5)中真空干燥的真空度为‑100～0kPa。
