专利号: 2018112214353
申请人: 桂林电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2025-03-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

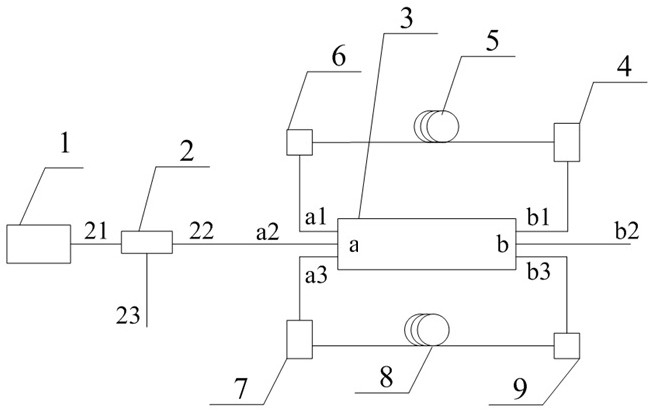

1.一种双输出端口两倍布里渊频移波长间隔的多波长光纤激光器,其特征在于:包括可调谐窄线宽激光器(1)、三端口光环形器(2)、3X3光纤耦合器(3)、第一光放大器(4)、第一单模光纤(5)、第一光隔离器(6)、第二光放大器(7)、第二单模光纤(8)、第二光隔离器(9);

可调谐窄线宽激光器(1)的输出端口与三端口光环形器(2)的第一端口(21)相连,三端口光环形器(2)的第二端口(22)与3X3光纤耦合器(3)的a端的a2端口相连,三端口光环形器(2)的第三端口(23)用作光纤激光器的奇阶布里渊斯托克斯光输出口,即光纤激光器的第一输出端口;3X3光纤耦合器(3) 的b端的b2端口用作光纤激光器的偶阶布里渊斯托克斯光输出口,即光纤激光器的第二输出端口;

3X3光纤耦合器(3) 的b端的b1端口连接第一光放大器(4)的一个端口,第一光放大器(4)的另一个端口连接第一单模光纤(5)的一端,第一单模光纤(5)的另一端连接第一光隔离器(6)的输出端,第一光隔离器(6)的输入端连接到3X3光纤耦合器(3) 的a端的a1端口,光纤环路b1-4-5-6-a1-b1构成光纤激光器的上光环形腔;

3X3光纤耦合器(3) 的a端的a3端口连接第二光放大器(7)的一个端口,第二光放大器(7)的另一个端口连接第二单模光纤(8)的一端,第二单模光纤(8)的另一端连接第二光隔离器(9)的输出端,第二光隔离器(9)的输入端连接到3X3光纤耦合器(3) 的b端的b3端口,光纤环路a3-7-8-9-b3-a3构成光纤激光器的下光环形腔。

2.根据权利要求1所述的双输出端口两倍布里渊频移波长间隔的多波长光纤激光器,其特征在于:所述可调谐窄线宽激光器(1)为C波段窄线宽半导体激光器,输出波长及功率均连续调谐,输出功率的最大值为13dBm,线宽低于1MHz。

3.根据权利要求1所述的双输出端口两倍布里渊频移波长间隔的多波长光纤激光器,其特征在于:所述第一光放大器(4)、第二光放大器(7)均为掺铒光纤放大器,由980泵浦激光器、掺铒光纤和1550/980波分复用器连接而成;980泵浦激光器的最大输出功率可达

400mW。

4.根据权利要求1所述的双输出端口两倍布里渊频移波长间隔的多波长光纤激光器,其特征在于:第一单模光纤(5)和第二单模光纤(8)均为具有相同布里渊频移值:约为10GHz的单模光纤。

5.根据权利要求1所述的双输出端口两倍布里渊频移波长间隔的多波长光纤激光器,其特征在于:所述第一光隔离器(6)用以保证奇阶布里渊斯托克斯光在整个上光环形腔的单向放大传输,第二光隔离器(9)用以保证偶阶布里渊斯托克斯光在整个下光环形腔的单向放大传输。
