专利号: 201811221739X
申请人: 河南职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 装订;图册;文件夹;特种印刷品
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

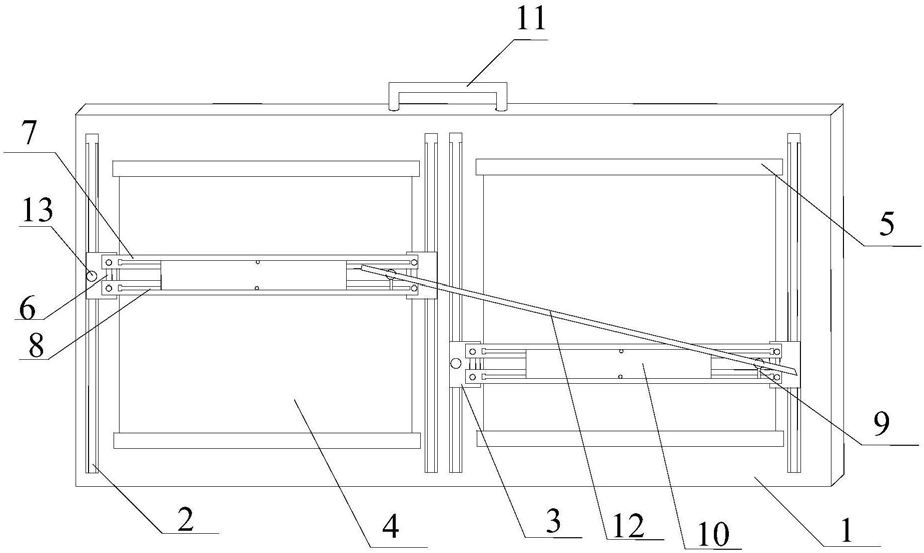

1.一种财务对账标记装置,其特征在于,包括:支撑底板(1)、四条纵向滑槽(2)、四个支撑滑块(3)、多个磁铁条(5)、四条水平挡条(7)、横向滑槽(8)、两个标记装置(9)、两块放大镜片(10)和推杆(12);

支撑底板(1)上平行设有四条纵向滑槽(2),包括第一纵向滑槽、第二纵向滑槽、第三纵向滑槽和第四纵向滑槽,第一纵向滑槽和第二纵向滑槽之间设有第一账单区域(4),第三纵向滑槽和第四纵向滑槽之间设有第二账单区域,第一账单区域和第二账单区域均为磁吸面,第一账单区域和第二账单区域的上下两侧均可拆卸设有一个磁铁条(5),第一纵向滑槽、第二纵向滑槽、第三纵向滑槽和第四纵向滑槽上均可拆卸滑动设有支撑滑块(3),每个支撑滑块(3)上均设有纵向滑轨(6),包括第一纵向滑轨、第二纵向滑轨、第三纵向滑轨和第四纵向滑轨,第一纵向滑轨和第二纵向滑轨之间、第三纵向滑轨和第四纵向滑轨之间均可拆卸设有两条水平挡条(7),水平挡条(7)的两端均设有定位螺栓,水平挡条(7)上均设有横向滑槽(8),标记装置(9)和放大镜片(10)均与横向滑槽(8)滑动连接,标记装置(9)和放大镜片(10)均位于两条水平挡条(7)之间,两个标记装置(9)之间设有推杆(12),两个标记装置(9)沿推杆(12)的长度方向与推杆(12)滑动连接;

所述标记装置(9)包括限位筒(901)、标记章(902)、复位弹簧(903)、压块(904)、L型连接杆(907)、第一滑块(908)和第二滑块(909);

标记章(902)设置在限位筒(901)内,标记章(902)的顶部与连杆的下端固定连接,连杆的上端穿过限位筒(901)的顶部与压块(904)固定连接,复位弹簧(903)套接在连杆上,复位弹簧(903)位于限位筒(901)的顶部与压块(904)之间,限位筒(901)的外侧面通过L型连接杆(907)与第一滑块(908)连接,第一滑块(908)滑动设置在横向滑槽(8)内,压块(904)的顶部设有第二滑块(909),推杆(12)沿长度设有与第二滑块(909)匹配滑动连接的滑槽,压块(904)通过第二滑块(909)和滑槽与推杆(12)滑动连接。

2.如权利要求1所述的财务对账标记装置,其特征在于,所述限位筒(901)的内侧面上对称设有两条限位槽(905),标记章(902)的外侧面设有两个与限位槽(905)对应滑动连接的限位凸块(906)。

3.如权利要求1所述的财务对账标记装置,其特征在于,所述支撑滑块(3)的底部设有与纵向滑槽匹配且滑动连接的第三滑块,支撑滑块(3)上活动设有定位销(13),纵向滑槽(2)的底部设有与定位销匹配的定位槽。

4.如权利要求1所述的财务对账标记装置,其特征在于,所述支撑底板(1)上设有提手(11)。
