1.一种核壳结构的十字星状Cu/Cu2O/CuO@Ppy复合材料的制备方法，其特征在于，包括以下步骤：

1)在搅拌条件下，将水合醋酸铜溶解于去离子水中，得到淡蓝色透明的醋酸铜溶液，然后加入聚乙二醇，得到溶液A；

2)在溶液A中，用微量进样器加入吡咯，继续搅拌得到反应前驱体；

3)将反应前驱体进行水热反应，反应结束后冷却至室温，经抽滤、洗涤、干燥处理，制得核壳结构的十字星状Cu/Cu2O/CuO@Ppy复合材料。

2.根据权利要求1所述的核壳结构的十字星状Cu/Cu2O/CuO@Ppy复合材料的制备方法，其特征在于，步骤1)中，醋酸铜溶液的浓度为0.01～0.1mol/L。

3.根据权利要求1所述的核壳结构的十字星状Cu/Cu2O/CuO@Ppy复合材料的制备方法，其特征在于，步骤1)中，聚乙二醇的加入量为醋酸铜质量的1％～5％；聚乙二醇的分子量为

20000。

4.根据权利要求1所述的核壳结构的十字星状Cu/Cu2O/CuO@Ppy复合材料的制备方法，其特征在于，步骤1)中，搅拌方式为磁力搅拌，搅拌时间为0.5～3.0h。

5.根据权利要求1所述的核壳结构的十字星状Cu/Cu2O/CuO@Ppy复合材料的制备方法，其特征在于，步骤2)中，吡咯加入量与醋酸铜用量的摩尔比为0.1～1.5：1，继续搅拌时间为

0.5h。

6.根据权利要求1所述的核壳结构的十字星状Cu/Cu2O/CuO@Ppy复合材料的制备方法，其特征在于，步骤3)中，水热反应的温度为100～180℃，水热反应时间为5～24h，水热反应在具有聚四氟乙烯的不锈钢反应釜中进行，填充比为30％～70％。

7.根据权利要求1所述的核壳结构的十字星状Cu/Cu2O/CuO@Ppy复合材料的制备方法，其特征在于，步骤3)中，洗涤采用无水乙醇进行，干燥是在温度为60～100℃条件下，真空干燥5～48h。

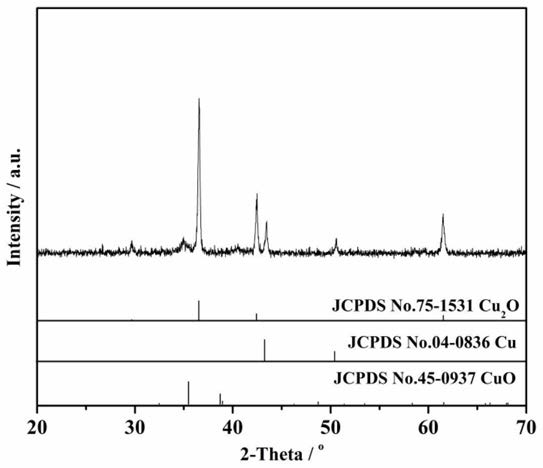

8.采用权利要求1～7中任意一项所述的制备方法制得的核壳结构的十字星状Cu/Cu2O/CuO@Ppy复合材料。

9.权利要求8所述的核壳结构的十字星状Cu/Cu2O/CuO@Ppy复合材料作为锂离子电池或负极材料的应用。
