专利号: 2018112253447
申请人: 无锡市新兴建筑工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

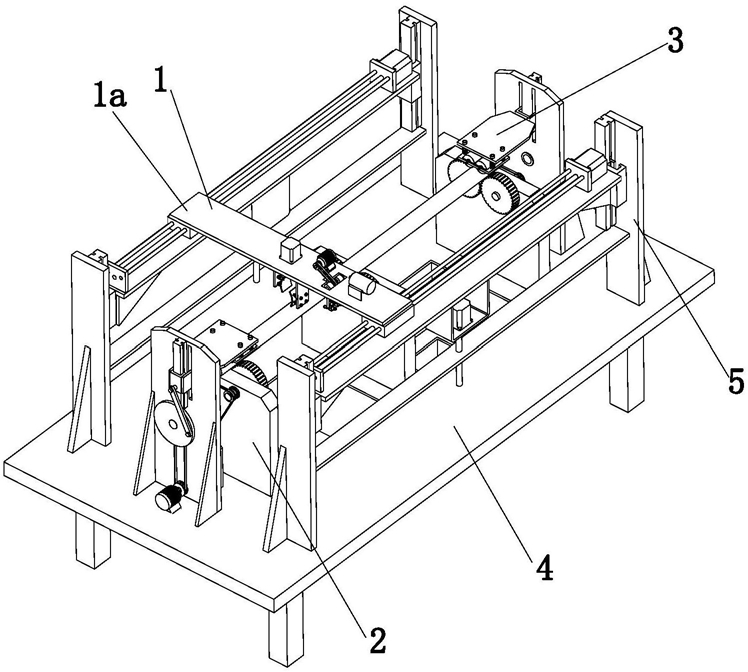

1.一种建筑用钢筋打磨除锈设备,其特征在于:包括有打磨机构(1)、转动机构(2)、限位机构(3)和工作台(4),所述打磨机构(1)设置在转动机构(2)的上方,所述限位机构(3)设置在转动机构(2)的两侧,所述打磨机构(1)包括有升降组件(5)、打磨组件(6)、安装板(1a)和两个间隔设置的丝杆滑台(1b),所述安装板(1a)水平安装在两个丝杆滑台(1b)的滑块顶部,两个丝杆滑台(1b)均设置在升降组件(5)的顶部,所述打磨组件(6)设置在安装板(1a)的底部,所述打磨组件(6)包括有钢筋除锈部件(6a)和喷气部件(7),所述喷气部件(7)设置在安装板(1a)上,所述钢筋除锈部件(6a)包括有两个间隔设置在安装板(1a)底部的第一滑轨(6b),每个第一滑轨(6b)上均套设有与其滑动配合的滑动块(6c),每个滑动块(6c)的底部均安装有除锈件(6d)。

2.根据权利要求1所述的建筑用钢筋打磨除锈设备,其特征在于:两个所述除锈件(6d)结构相同且均包括有弧形除锈板(6d1)和呈竖直设置的支撑立板(6d2),所述弧形除锈板(6d1)的侧壁上设有除锈刷,所述弧形除锈板(6d1)上设有四个呈矩阵分布的滑杆(6d3),所述支撑立板(6d2)上设有供滑杆(6d3)通过的通孔,所述滑杆(6d3)的端部套设有限位环(6d5),所述滑杆(6d3)上套设有伸缩弹簧(6d4),所述伸缩弹簧(6d4)的两端分别抵触在支撑立板(6d2)和弧形除锈板(6d1)的侧壁上。

3.根据权利要求2所述的建筑用钢筋打磨除锈设备,其特征在于:所述钢筋除锈部件(6a)还包括竖直设置在安装板(1a)上的步进电机(6c),所述步进电机(6c)的输出轴上套设有主动齿轮(6d),所述主动齿轮(6d)设置在两个滑动块(6c)之间,两个所述滑动块(6c)的侧壁上均设有与主动齿轮(6d)啮合的齿槽。

4.根据权利要求1所述的建筑用钢筋打磨除锈设备,其特征在于:所述喷气部件(7)包括有旋转电机(7e4)、气泵(7a)、连接架(7b)、旋转轴(7c)和开设在安装板(1a)上的安装槽,所述旋转轴(7c)能够转动的设置在安装槽内,所述旋转轴(7c)上套设有两个间隔设置的安装环(7d),所述连接架(7b)设置在两个安装环(7d)上,所述连接架(7b)的底部设有两个间隔设置的管箍(7e),每个管箍(7e)上均安装有呈倾斜设置的喷气管道(7e1),所述喷气管道(7e1)上设有喷气嘴(7e2),所述连接架(7b)上设有三通管(7e3),所述气泵(7a)的输出端与三通管(7e3)连通,每个所述喷气嘴(7e2)与三通管(7e3)之间均通过软管连接,所述旋转轴(7c)上套设有从动皮带轮(7e5),所述旋转电机(7e4)的输出轴上套设有主动皮带轮(7f),所述主动皮带轮(7f)与从动皮带轮(7e5)之间通过第一皮带(7g)连接。

5.根据权利要求1所述的建筑用钢筋打磨除锈设备,其特征在于:所述升降组件(5)包括有两个间隔设置且结构相同的升降部件(5a),两个所述升降部件(5a)均包括有升降板(5a1)和两个间隔设置的承托立板(5a2),两个所述丝杆滑台(1b)分别设置在一个升降板(5a1)的顶部,所述承托立板(5a2)的侧壁上设有呈竖直设置的导轨(5a3),所述导轨(5a3)上设有与其滑动配合的升降块(5a4),所述升降板(5a1)安装在两个升降板(5a1)之间,所述升降板(5a1)的底部设有安装箱(5b),所述安装箱(5b)内设有竖直设置的升降电机(5c),两个承托立板(5a2)之间设有呈水平设置的传动板(5d),所述升降电机(5c)的输出轴上套设有呈竖直设置的传动丝杆(5e),所述传动板(5d)套设在传动丝杆(5e)上,且传动板(5d)上设有与传动丝杆(5e)配合的丝母。

6.根据权利要求1所述的建筑用钢筋打磨除锈设备,其特征在于:所述转动机构(2)包括有承托板(2a)和两个间隔设置的转动组件(2b),所述承托板(2a)设置在两个转动组件(2b)之间,两个所述转动组件(2b)结构相同且均包括有固定立板(2b1)和两个间隔设置在固定立板(2b1)上的安装轴(2b2),每个安装轴(2b2)与固定立板(2b1)之间均通过轴承连接,所述安装轴(2b2)上套设有转动筒(2b3),所述承托板(2a)上设有两个间隔设置的连接轴(2b4),两个所述连接轴(2b4)上均设有与其转动连接的支撑筒(2b5),所述支撑筒(2b5)和转动筒(2b3)上均设有防滑凸棱(2b6)。

7.根据权利要求6所述的建筑用钢筋打磨除锈设备,其特征在于:两个所述转动组件(2b)还均包括有支撑架(2c)和设置在支撑架(2c)顶部的转动电机(2d),所述转动电机(2d)的输出轴上套设有第一皮带轮(2d1),两个所述安装轴(2b2)的端部均套设有第二皮带轮(2d2),所述第一皮带轮(2d1)和两个第二皮带轮(2d2)之间设有第二皮带(2d3)。

8.根据权利要求1所述的建筑用钢筋打磨除锈设备,其特征在于:所述限位机构(3)包括有两个间隔设置且结构相同的限位组件(3a),每个限位组件(3a)均包括有限位部件(3b)和用于驱动限位部件(3b)在竖直方向上移动的移料部件(8),所述限位部件(3b)包括有呈水平设置的连接板(3c)和抵触架(3d),所述抵触架(3d)上设有两个间隔设置的转动杆(3e),每个转动杆(3e)上均套设有抵触筒(3f),所述抵触筒(3f)与转动杆(3e)之间通过轴承连接,所述抵触筒(3f)的外侧壁设有刮料凸棱,所述抵触架(3d)的顶部设有四个呈矩阵分布的安装杆(3g),所述连接板(3c)上设有供安装杆(3g)滑动的穿孔,所述安装杆(3g)的顶部套设有固定环(3h),所述连接板(3c)的底部和抵触架(3d)之间设有四个呈矩阵分布的缓冲弹簧(3i)。

9.根据权利要求8所述的建筑用钢筋打磨除锈设备,其特征在于:所述移料部件(8)包括有连接立板(8a)、旋转盘(8b)、移料电机(8c)和设置在连接立板(8a)侧壁上的第二滑轨(8c1),所述第二滑轨(8c1)上套设有移料块(8c2),所述连接板(3c)与移料块(8c2)之间设有U型连接板(8c3),所述连接立板(8a)上设有呈水平设置并且能够转动的连接杆(8c4),所述旋转盘(8b)紧密套设在连接杆(8c4)上,所述移料块(8c2)的侧壁上设有第一固定杆(8c5),所述旋转盘(8b)上设有第二固定杆(8c6),所述第一固定杆(8c5)和第二固定杆(8c6)之间铰接有连杆(8c7),所述移料电机(8c)的输出轴上套设有第三皮带轮(8d),连接杆(8c4)上套设有第四皮带轮(8d1),第三皮带轮(8d)和第四皮带轮(8d1)之间设有第三皮带(8d2)。

10.根据权利要求1所述的建筑用钢筋打磨除锈设备,其特征在于:所述工作台(4)上设有两个间隔设置的导料漏斗(9),所述工作台(4)上设有供导料漏斗(9)放置的存放槽,所述工作台(4)的底部设有敞口向上的承料箱(9a)。
