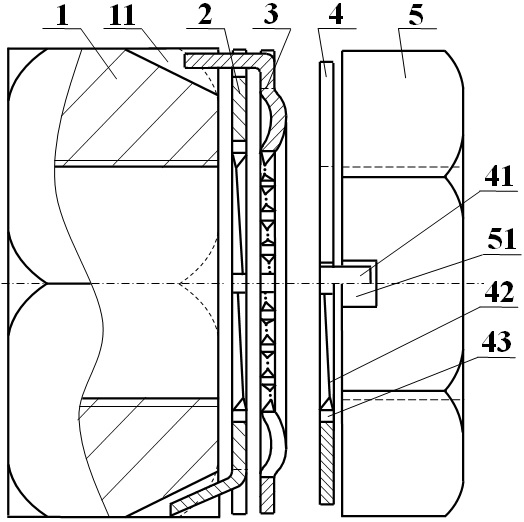

1.一种防松止退螺母，包含主螺母（1）、限位垫圈（2）、止动垫圈（3）、锁紧垫圈（4）和副螺母（5），其特征在于所述主螺母（1）和副螺母（5）都具有六角柱形结构，带有中心螺纹孔和内螺纹；所述主螺母（1）在近端面与被连接件抵接，在远端面依次与限位垫圈（2）和止动垫圈（3）固定连接，与螺栓的外螺纹配合，使得被连接件获得可拆卸的螺纹连接，防松和止退可靠，不降低螺纹连接的强度和刚度；

所述限位垫圈（2）、止动垫圈（3）和锁紧垫圈（4）的硬度都高于螺栓、主螺母（1）和副螺母（5），可使受到挤压的螺栓外螺纹发生变形；

所述限位垫圈（2）为圆圈形片状结构，与螺栓的外螺纹配合，可限定止动垫圈（3）的轴向位置，能够将发生变形的螺栓外螺纹整形，避免损坏主螺母（1）的内螺纹；

所述止动垫圈（3）为圆圈形曲面片状结构，在远端面与锁紧垫圈（4）抵接，能够径向内缩，压入螺栓外螺纹的牙底部，相对螺栓止动，防松和止退可靠；

所述锁紧垫圈（4）为圆圈形片状结构，与螺栓的外螺纹配合，能够将发生变形的螺栓外螺纹整形，避免损坏副螺母（5）的内螺纹；

所述副螺母（5）在近端面与锁紧垫圈（4）固定连接，可驱动锁紧垫圈（4）旋转，轴向挤压止动垫圈（3），促使止动垫圈（3）相对螺栓止动，并锁紧止动垫圈（3），使得止动垫圈（3）相对螺栓产生并保持径向预紧力。

2.按照权利要求1所述的一种防松止退螺母，其特征在于所述主螺母（1）在侧面的远端带有斜槽（11），通过所述斜槽（11）与限位垫圈（2）和止动垫圈（3）卡接，避免限位垫圈（2）和止动垫圈（3）相对主螺母（1）转动。

3.按照权利要求1所述的一种防松止退螺母，其特征在于所述限位垫圈（2）带有中心孔、近折翼片（21）、螺纹部（22）、内槽（23）和外槽（24）；

所述近折翼片（21）为扁条形结构，向近端折弯，卡入主螺母（1）的斜槽（11）；

所述螺纹部（22）环绕限位垫圈（2）的中心孔，在所述中心孔的内表面带有至少一圈内螺纹；所述内螺纹与螺栓的外螺纹配合，能够将发生变形的螺栓外螺纹整形；

所述内槽（23）沿着径向延伸，由内向外贯穿螺纹部（22），将螺纹部（22）均匀分割，便于螺纹部（22）将发生变形的螺栓外螺纹整形；

所述外槽（24）位于限位垫圈（2）的外圆周面上，沿着径向向内延伸。

4.按照权利要求1所述的一种防松止退螺母，其特征在于所述止动垫圈（3）带有中心孔、曲面环部（31）、径向凹痕（32）、螺纹内齿（33）、内缩槽（34）和翼片（35）；

所述曲面环部（31）为圆环形曲面片状结构，环绕止动垫圈（3）的中心孔，近端面为凹曲面，远端面为凸曲面，在远端面与锁紧垫圈（4）抵接，在受到锁紧垫圈（4）挤压时，能够发生弹性变形，径向内缩；

所述径向凹痕（32）沿着径向由内向外延伸，沿圆周均匀分布于曲面环部（31）的远端面；

所述螺纹内齿（33）位于止动垫圈（3）中心孔的内表面，是一圈内螺纹；所述内螺纹由径向内槽，沿圆周方向均匀分割，形成内齿；所述内齿能够压入螺栓外螺纹的牙底部，使得止动垫圈（3）相对螺栓止动；

所述内缩槽（34）从止动垫圈（3）中心孔的内表面开始，沿径向向外延伸，将曲面环部（31）沿着内圆周方向均匀分割，便于曲面环部（31）径向内缩，驱动螺纹内齿（33）压入螺栓外螺纹的牙底部；

所述翼片（35）为扁条形结构，向近端折弯，卡入限位垫圈（2）的外槽（24）和主螺母（1）的斜槽（11），避免相对限位垫圈（2）和主螺母（1）转动，使得主螺母（1）可防松和止退。

5.按照权利要求1所述的一种防松止退螺母，其特征在于所述锁紧垫圈（4）带有中心孔、远折翼片（41）、螺纹部（42）、分割槽（43）和径向凸痕（44）；

所述远折翼片（41）为扁条形结构，向远端折弯，与副螺母（5）卡接，避免相对副螺母（5）转动；

所述螺纹部（42）环绕锁紧垫圈（4）的中心孔，在所述中心孔的内表面带有至少一圈内螺纹；所述内螺纹与螺栓的外螺纹配合，能够将发生变形的螺栓外螺纹整形，避免损坏副螺母（5）的内螺纹；

所述分割槽（43）沿着径向延伸，由内向外贯穿螺纹部（42），将螺纹部（42）均匀分割，便于螺纹部（42）将发生变形的螺栓外螺纹整形；

所述径向凸痕（44）沿着径向由内向外延伸，沿圆周均匀分布于锁紧垫圈（4）的近端面，与止动垫圈（3）的径向凹痕（32）抵接，可增加与止动垫圈（3）之间的摩擦力，避免相对转动，以锁紧止动垫圈（3），使得止动垫圈（3）相对螺栓产生并保持径向预紧力，保持止动状态，防松和止退可靠。

6.按照权利要求1所述的一种防松止退螺母，其特征在于所述副螺母（5）在侧面的近端带有斜槽（51），通过所述斜槽（51）卡接锁紧垫圈（4）的远折翼片（41），可驱动锁紧垫圈（4）旋转。
