专利号: 2018112267295
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

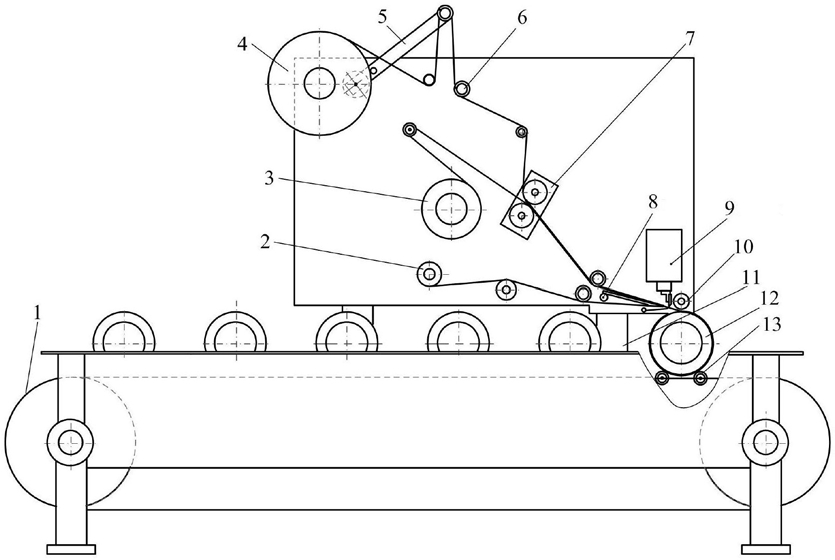

1.一种柱状产品自动包覆保护层装置,其特征在于:包括坯料传送机构和通过机架设置在所述坯料传送机构顶端的覆膜系统,所述覆膜系统包括与电机连接的保护膜供料机构、双面胶供送机构、覆胶机构、剥胶机构、缠绕机构和剪切机构,待包覆坯料间隔放置在所述坯料传送机构的传送带上的两个支撑辊之间,保护膜卷和双面胶卷分别穿设在所述保护膜供料机构和双面胶供送机构的辊轴上,所述保护膜供料机构和双面胶供送机构的出料端出料后同时进入所述覆胶机构的上压辊和下压辊之间,所述剥胶机构包括与各自调整轴连接的上剥胶板和下托膜片,所述上剥胶板将双面胶的底纸分离,所述下托膜片将剥胶后的保护膜托住并导向送至所述缠绕机构,所述缠绕机构将保护膜通过缠绕压辊覆膜在待包覆坯料外周,覆膜完成后电机驱动所述剪切机构的刀片上下运动将保护膜切断。

2.根据权利要求1所述的柱状产品自动包覆保护层装置,其特征在于:所述保护膜供料机构和双面胶供送机构均包括分别通过销轴或螺钉安装在所述辊轴两端的内限位板和外限位板。

3.根据权利要求2所述的柱状产品自动包覆保护层装置,其特征在于:所述保护膜供料机构出膜端与所述覆胶机构之间设置有张紧调整机构和过渡辊,所述张紧调整机构包括通过摆轴连接在一起的摆杆和扭簧,保护膜带通过所述摆杆上的挡块和过渡辊缠绕实现张紧;所述挡块与所述内限位板抵接。

4.根据权利要求3所述的柱状产品自动包覆保护层装置,其特征在于:所述扭簧通过端盖密封,所述摆轴一端与所述扭簧连接,另一端伸出所述端盖与所述摆杆连接;所述扭簧的最大扭力不大于保护膜带的最大张力。

5.根据权利要求1所述的柱状产品自动包覆保护层装置,其特征在于:所述覆胶机构的上压辊和下压辊分别通过轧辊支撑架和轴承固定;所述上压辊和下压辊平行设置,且两者之间的辊隙可根据保护膜与双面胶的厚度调整。

6.根据权利要求1所述的柱状产品自动包覆保护层装置,其特征在于:所述剥胶机构的所述上剥胶板和下托膜片均连接在各自的调整轴上;所述下托膜片为柔性材料,且设置于所述剪切机构的刀片下方;所述调整轴固定在所述机架上,且使所述上剥胶板和下托膜片各自绕所述调整轴呈角度倾斜,双面胶分离后的底纸在所述上剥胶板的末端分离回收。

7.根据权利要求6所述的柱状产品自动包覆保护层装置,其特征在于:所述装置还包括收料机构,所述收料机构包括料卷筒、收料盘和带轮,所述料卷筒的一端通过轴承和固定架与所述带轮连接,所述带轮与电机连接,所述料卷筒与所述固定架之间通过圆螺母固定有所述收料盘;所述料卷筒的另一端安装有收料夹纸棒。

8.根据权利要求1所述的柱状产品自动包覆保护层装置,其特征在于:所述缠绕机构还包括支架,所述缠绕压辊通过联轴器与电机连接,所述缠绕压辊压紧坯料的同时驱动坯料旋转并在坯料外侧面缠绕保护膜。
