专利号: 201811227145X
申请人: 新昌县林球机械配件厂
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

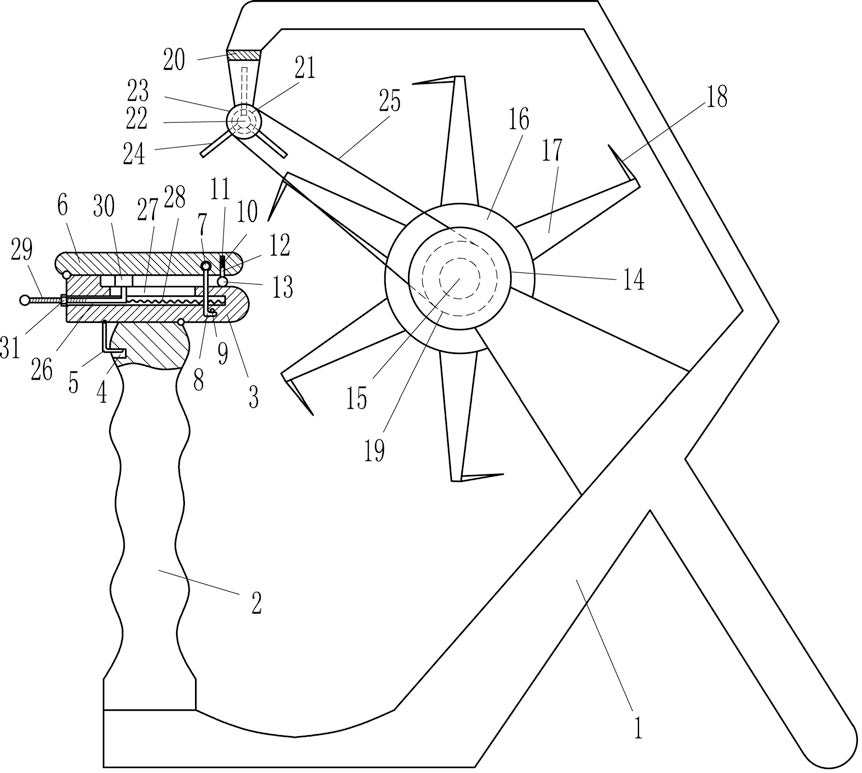

1.一种纺织生产用羊毛杂质清理机,包括有安装架(1)、支杆(2)、放置板(3)、L形卡板(5)、压板(6)、转动轴(7)和L形杆(8),安装架(1)内底部左侧连接有支杆(2),支杆(2)左侧上部开有卡槽(4),支杆(2)顶部右侧转动式连接有放置板(3),放置板(3)底部左侧转动式连接有L形卡板(5),L形卡板(5)卡在卡槽(4)内,放置板(3)顶部左侧转动式连接有压板(6),压板(6)前后两侧的右部均转动式连接有转动轴(7),前后两方的转动轴(7)外端均连接有L形杆(8),其特征在于:还包括有挡块(9)、弹片(11)、导杆(12)、压杆(13)、电机(14)、转轴(15)、圆筒(16)、连接板(17)和梳齿(18),放置板(3)前后两侧的右部均连接有挡块(9),前后两方的L形杆(8)分别卡在前后两方的挡块(9)上,压板(6)底部右侧开有凹槽(10),凹槽(10)内活动式设有导杆(12),导杆(12)顶端与凹槽(10)内顶部之间连接有弹片(11),导杆(12)底端连接有压杆(13),安装架(1)内右侧中部安装有电机(14),电机(14)的输出轴通过联轴器连接有转轴(15),转轴(15)后端连接有圆筒(16),圆筒(16)外侧均匀间隔连接有多个连接板(17),所有连接板(17)外侧均均匀间隔连接有多个梳齿(18);还包括有大皮带轮(19)、凹形板(20)、轴承座(21)、转杆(22)、小皮带轮(23)、薄板(24)和平皮带(25),转轴(15)中部安装有大皮带轮(19),安装架(1)内顶部左侧连接有凹形板(20),凹形板(20)内前后两壁的下部均安装有轴承座(21),前后两方的轴承座(21)内过盈连接有转杆(22),转杆(22)中部均匀间隔连接有多个薄板(24),转杆(22)前端安装有小皮带轮(23),小皮带轮(23)与大皮带轮(19)之间绕有平皮带(25)。

2.如权利要求1所述的一种纺织生产用羊毛杂质清理机,其特征在于:还包括有弹簧(28)、L形螺杆(29)、推板(30)和第一螺母(31),放置板(3)左部开有导向槽(26),放置板(3)顶部中间开有一字孔(27),一字孔(27)与导向槽(26)相通,导向槽(26)内活动式设有L形螺杆(29),L形螺杆(29)右侧与导向槽(26)内右壁之间连接有弹簧(28),L形螺杆(29)上端穿过一字孔(27)并连接有推板(30),L形螺杆(29)左部以螺纹的方式设有第一螺母(31)。

3.如权利要求2所述的一种纺织生产用羊毛杂质清理机,其特征在于:还包括有圆环(33)、连接杆(34)、直螺栓(35)、第二螺母(36)和卡块(37),连接板(17)前后两部均开有通孔(32),梳齿(18)上部套有圆环(33),相邻两个圆环(33)之间连接有连接杆(34),最前侧和最后侧的连接杆(34)顶部中间均连接有直螺栓(35),前后两方的直螺栓(35)分别穿过前后两方的通孔(32),直螺栓(35)上部以螺纹的方式设有第二螺母(36),前后两方的第二螺母(36)内侧均连接有卡块(37),卡块(37)卡在连接板(17)顶部。
