1.一种镀银件黑化处理剂，其特征在于，所述的黑化处理剂包括主黑化剂、辅助黑化剂和表面活性剂，所述的主黑化剂为直链烷基巯醇HS-(CH2)n-1-CH3，其中n＝10,11,12,13,14,

15,16；所述的辅助黑化剂为 其中X为-CH3,-COOH或-NH2中的一种。

2.根据权利要求1所述的一种镀银件黑化处理剂，其特征在于，所述的表面活性剂为曲拉通、OP乳化剂、烷基酚聚氧乙烯醚的一种或几种。

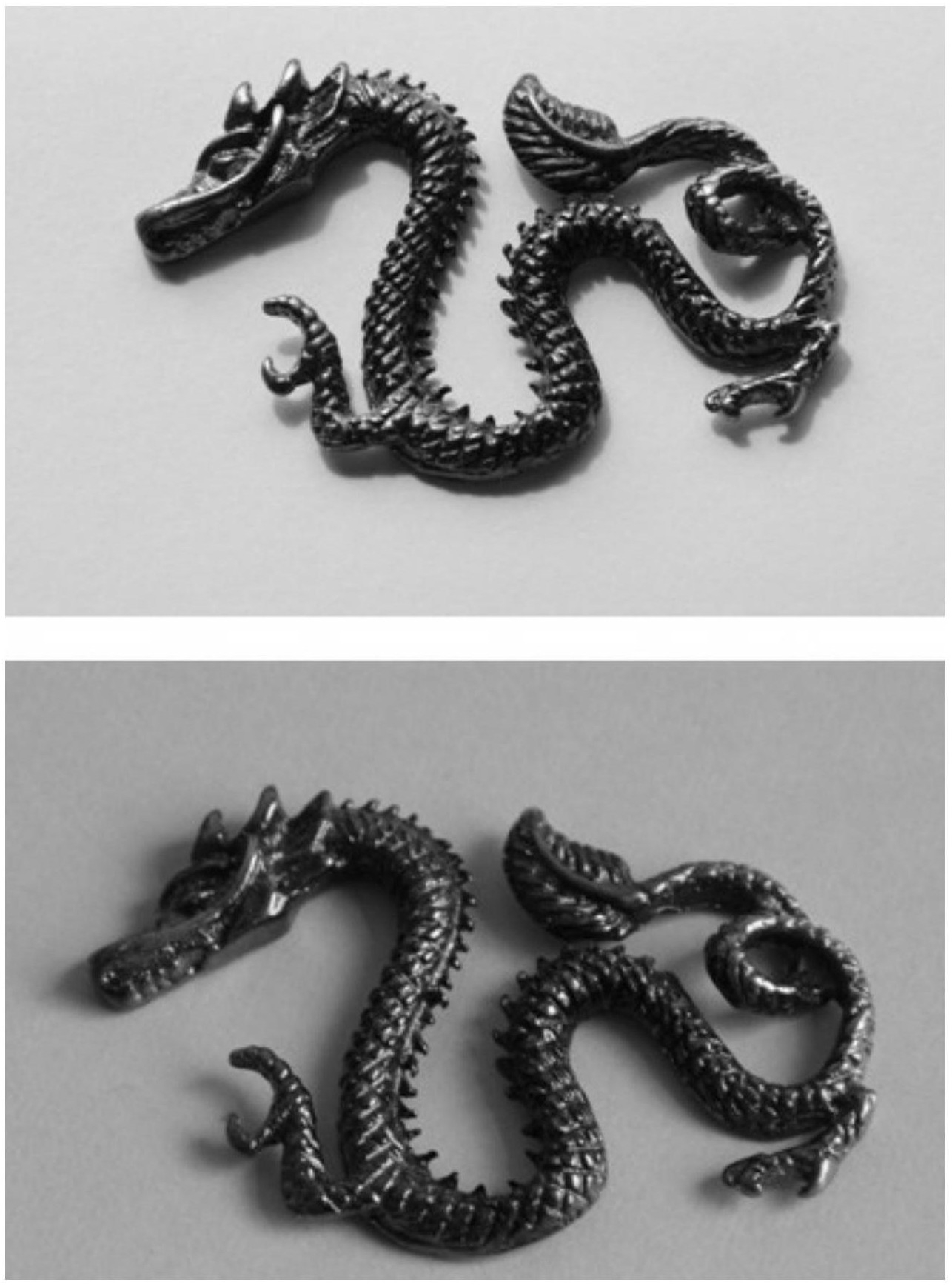

3.一种采用权利要求1所述的镀银件黑化处理剂的镀银化学黑化处理方法，其特征在于，包括以下步骤：(1)对需要电镀的基材进行电镀银处理，得到镀银后的镀件；

(2)对镀银后的镀件进行化学黑化处理，黑化溶液包括主黑化剂、辅助黑化剂、表面活性剂，黑化时间为10min～20min，工作温度为30℃～55℃；

(3)对黑化处理后的镀银件在室内大气环境下陈化2小时以上，即完成所述的镀银化学黑化处理。

4.根据权利要求3所述的镀银化学黑化处理方法，其特征在于，所述的步骤(2)黑化处理过程中黑化溶液中主黑化剂为直链烷基巯醇HS-(CH2)n-1-CH3，n＝10,11,12,13,14,15,

16，含量为0.1molL-1～1.0molL-1。

5.根据权利要求4所述的镀银化学黑化处理的方法，其特征在于，所述的步骤(2)黑化处理过程中黑化溶液中辅助黑化剂为 其中X为-CH3,-COOH或-NH2中的一种，含量为0.01molL-1～0.1molL-1。

6.根据权利要求4所述的镀银化学黑化处理方法，其特征在于，所述的步骤(2)黑化处理过程中黑化溶液中表面活性剂为曲拉通、OP乳化剂、烷基酚聚氧乙烯醚的一种或几种，含量分别为0.02g/L～0.5g/L。

7.根据权利要求4所述的镀银化学黑化处理方法，其特征在于，所述的步骤(2)黑化处理过程中黑化溶液的溶剂为乙醇和水，水的含量为0～10％。
