专利号: 2018112287852
申请人: 华东交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于表观测量路桥过渡段路基是否需要加固评判方法,其特征在于,该加固评判方法是依据过渡段路基压实度与过渡段路基外观、沉降存在的内在联系,利用台阶测量法、道床视高度测量法、路肩宽度测量法,路肩反坡法、路基空洞法、路肩陷穴法、或路基边坡溜坍法对路桥过渡段路基进行表面观察测量。

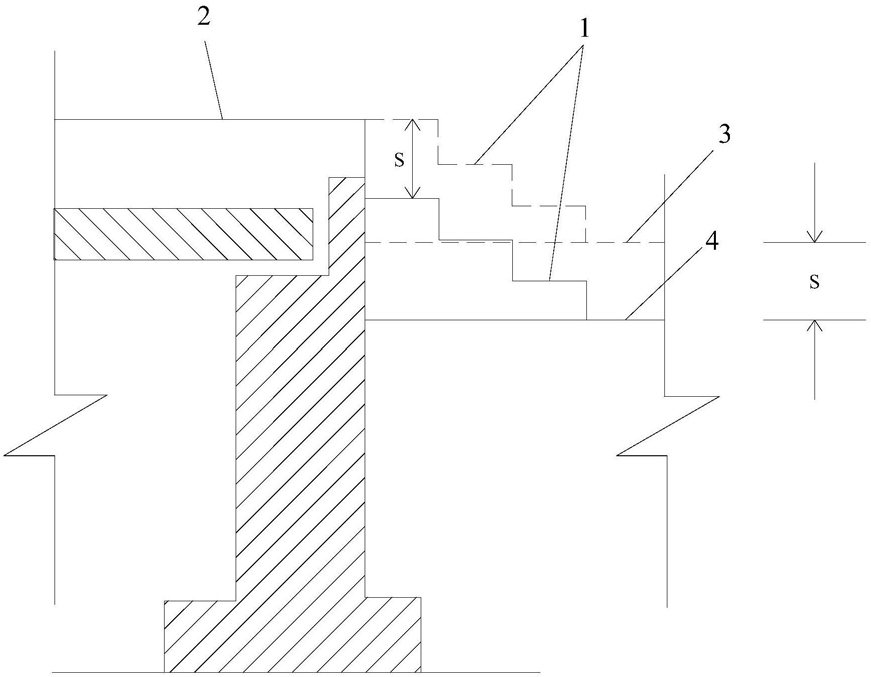

2.如权利要求1所述的基于表观测量路桥过渡段路基是否需要加固评判方法,其特征在于:所述的台阶测量法是利用卷尺测定过渡段路基上最上面一个台阶与桥面板的距离,该距离为台阶沉降量,台阶沉降量与承载力的关系式如式(1)所示:

3 2

f=-0.031s+1.6787s-32.804s+327.94  (1)

式中

f-过渡段路基的平均承载力(kPa)

s—过渡段路基中心点的沉降(cm),

根据公式(1),若台阶沉降小于8.6cm,则过渡段路基不需要加固;若台阶沉降大于等于

17cm,则过渡段路基需要加固;若台阶沉降处于8.6-17cm,过渡段路基存在陷穴、空洞、边坡溜坍、路肩反坡,则过渡段路基需要进行加固,否则不需要加固。

3.如权利要求1所述的基于表观测量路桥过渡段路基是否需要加固评判方法,其特征在于:所述的道床视高度测量法是利用一个2m长的一端搭在轨枕的顶面上、另一端人工调整水平的水平尺,并利用卷尺量测路肩顶面至水平尺之间的高度,若道床视高度小于

88.6cm,过渡段路基不需要加固;若道床视高度大于等于97.6cm,过渡段路基需要加固;若道床视高度处于88.6-97.6cm,如果过渡段路基存在陷穴、空洞、边坡溜坍、路肩反坡病害的,需要进行加固,否则不需要加固。

4.如权利要求1所述的基于表观测量路桥过渡段路基是否需要加固评判方法,其特征在于:所述的路肩宽度测量法是利用卷尺测量道床坡脚与过渡段路基边缘之间的距离;若路肩宽度大于等于63.8cm,过渡段路基不需要加固;若路肩宽度小于20.1cm,过渡段路基需要加固;若路肩宽度处于20.1-63.8cm,如果过渡段路基存在陷穴、空洞、边坡溜坍、路肩反坡病害的,需要进行加固,否则不需要加固。

5.如权利要求1所述的基于表观测量路桥过渡段路基是否需要加固评判方法,其特征在于:所述的路基反坡法是通过观察路肩,若路肩比坡脚处的路基高,且有水浸痕迹,则需要进行加固。

6.如权利要求1所述的基于表观测量路桥过渡段路基是否需要加固评判方法,其特征在于:所述的路基空洞法是通过观察在路桥接触处附近3-4米的锥坡和路桥接触处的路基,若锥坡和路桥接触处的路基出现明洞,则需要进行加固。

7.如权利要求1所述的基于表观测量路桥过渡段路基是否需要加固评判方法,其特征在于:所述的路肩陷穴法是通过观察硬路肩的塌陷情况,若路肩出现明显塌陷,则存在陷穴,需要进行加固。

8.如权利要求1所述的基于表观测量路桥过渡段路基是否需要加固评判方法,其特征在于:所述的路基边坡溜坍法是通过观察路肩或边坡,若路肩或边坡上打有加固木桩或者边坡有块石反压边坡,则需要进行加固。
