专利号: 201811229093X
申请人: 赣州天橙农业科技发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

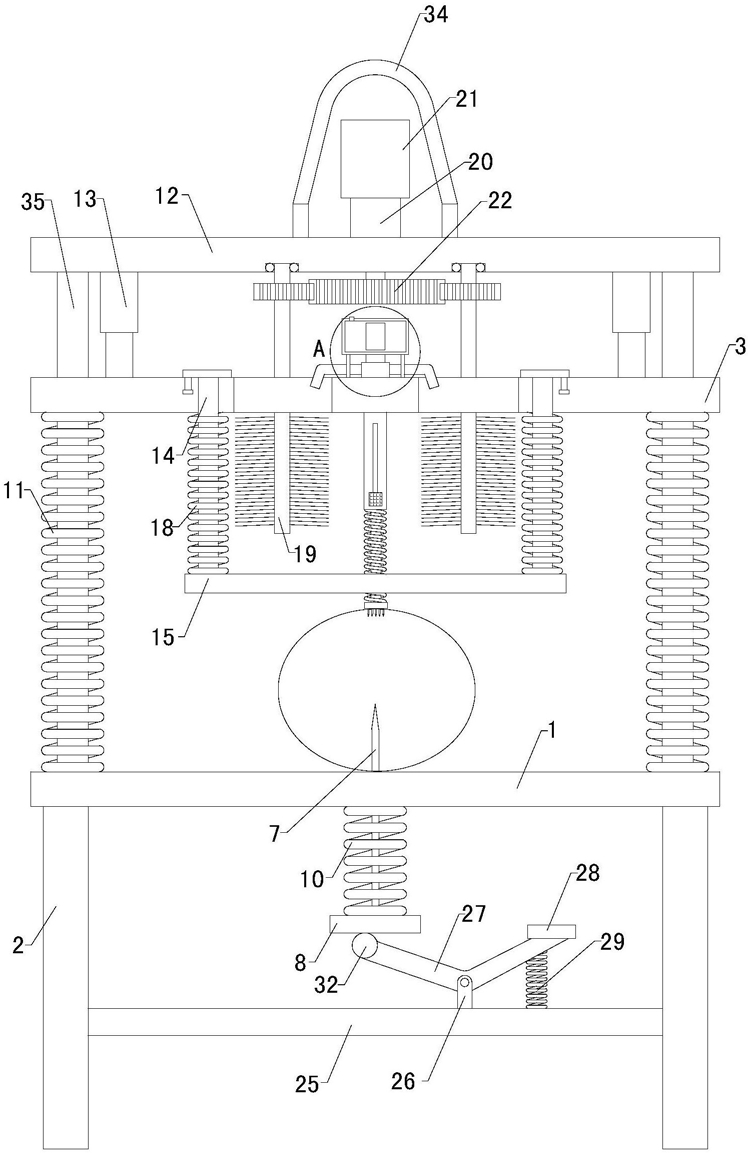

1.一种脐橙切瓣装置,包括操作台(1),操作台(1)底端的左前侧、左后侧、右前侧和右后侧均纵向设置有支腿(2);其特征在于,包括四组支撑滑柱(35)、压板(3)、套管(4)、滑动杆(5)、压盘(6)、下固定针(7)、推板(8)、第一弹簧(9)和第二弹簧(10),所述四组支撑滑柱(35)的底端分别与所述操作台(1)顶端的左前侧、左后侧、右前侧和右后侧连接,并且所述压板(3)通过四组支撑滑柱(35)横向设置在操作台(1)的上方,所述套管(4)的顶端与压板(3)的底端中部连接,并且所述压盘(6)的顶端中部与所述滑动杆(5)的底端连接,滑动杆(5)的顶端自套管(4)的底端可滑动插入至套管(4)的底端内部,所述第一弹簧(9)套设在所述滑动杆(5)的外部,并且第一弹簧(9)的顶端与套管(4)的底端连接,第一弹簧(9)的底端与压盘(6)的顶端连接,压盘(6)的底端设置有多组上固定针,所述操作台(1)的顶端中部设置有上下贯穿的调节通孔,并且所述第二弹簧(10)的顶端与所述操作台(1)的底端中部连接,所述推板(8)的顶端与第二弹簧(10)的底端连接,并且所述下固定针(7)的底端自操作台(1)的顶端纵向依次穿过调节通孔和第二弹簧(10)内部并与所述推板(8)的顶端中部连接;还包括四组第三弹簧(11)、顶板(12)、两组气缸(13)、四组安装杆(14)、固定圈(15)、环形切刀(16)和多组刀片(17),所述所述四组第三弹簧(11)分别套设在所述四组支撑滑柱(35)的外部下侧,并且所述压板(3)顶端的左前侧、左后侧、右前侧和右后侧均设置有上下贯穿的滑动通孔,并且所述四组支撑滑柱(35)的顶端均自压板(3)的底端分别可滑动穿过四组滑动通孔内部并可滑动伸出至压板(3)的顶端外界,四组支撑滑柱(35)的顶端分别与所述顶板(12)底端的左前侧、左后侧、右前侧和右后侧连接,四组第三弹簧(11)的顶端分别与压板(3)底端的左前侧、左后侧、右前侧和右后侧连接,并且四组第三弹簧(11)的底端分别与所述操作台(1)顶端的左前侧、左后侧、右前侧和右后侧连接,所述四组安装杆(14)的底端分别与所述固定圈(15)顶端的左前侧、左后侧、右前侧和右后侧连接,并且所述四组安装杆(14)的顶端分别设置在所述压板(3)底端中部区域的左前侧、左后侧、右前侧和右后侧,所述环形切刀(16)位于固定圈(15)中部,并且所述多组刀片(17)的一端均布与环形切刀(16)的圆周外壁连接,并且多组刀片(17)的另一端均布与固定圈(15)的圆周内壁连接,环形切刀(16)与多组刀片(17)的刀刃位置均朝下设置,所述两组气缸(13)的顶端分别与所述顶板(12)底端的左侧和右侧连接,并且两组气缸(13)内部伸缩杆的底端分别与所述压板(3)顶端的左侧和右侧连接,所述滑动杆(5)位于环形切刀(16)内部;还包括四组第四弹簧(18)、多组清理轴(19)、减速机(20)、带动电机(21)、主动齿轮(22)、水箱(23)和水泵(24),所述减速机(20)的顶部输入端与所述带动电机(21)的底部输出端连接,并且减速机(20)的底部输出端设置有传动轴,并且传动轴的底端自顶板(12)的顶端穿过顶板(12)的顶端内壁并伸出至顶板(12)的底端外界与所述主动齿轮(22)的顶端同心连接,顶板(12)底端中部区域的以传动轴为圆心环形设置有多组固定槽,并且多组固定槽内部均设置有滚珠轴承,所述压板(3)顶端以传动轴的轴线为圆心对应设置有多组固定通孔,所述多组清理轴(19)的顶端均自压板(3)的底端分别穿过多组固定通孔内部并伸出至压板(3)的顶端外界,并且多组清理轴(19)的顶端分别插入并固定安装至多组滚珠轴承内部,所述多组清理轴(19)的外部均固定套装设置有从动齿轮,并且所述多组从动齿轮均位于所述顶板(12)与压板(3)之间,多组从动齿轮均与所述主动齿轮(22)啮合,多组清理轴(19)的外部下侧均设置有软刷毛,所述水泵(24)的顶部输入端与所述水箱(23)的底端连接,水泵(24)的底端与所述压板(3)的顶端中部连接,并且水泵(24)的外部设置有环形水管,并且环形水管的内部与水泵(24)的输出端连通,环形水管的圆周外部均布连通设置有多组出水管,并且多组出水管的输出端均自压板(3)的顶端分别指向多组固定通孔内部,所述四组第四弹簧(18)分别套设在所述四组安装杆(14)的外部,并且四组第四弹簧(18)的底端分别与所述固定圈(15)顶端的左前侧、左后侧、右前侧和右后侧连接,四组第四弹簧(18)的定端分别与所述压板(3)底端的左前侧、左后侧、右前侧和右后侧连接,并且压板(3)底端的左前侧、左后侧、右前侧和右后侧均设置有上下贯穿的伸缩通孔,所述四组安装杆(14)的顶端均自压板(3)的底端分别插入至四组伸缩通孔内部,并且所述四组伸缩通孔的顶端均设置有旋盖,四组旋盖的底端分别与四组安装杆(14)的顶端接触。

2.如权利要求1所述的一种脐橙切瓣装置,其特征在于,还包括固定板(25)、支撑环(26)和角形转杆(27),所述固定板(25)固定设置在四组支腿(2)之间,并且所述支撑环(26)的底端与所述固定板(25)的顶端右侧连接,所述角形转杆(27)的底端中部与支撑环(26)可转动连接,并且角形转杆(27)的顶端左侧位于所述推板(8)的下方。

3.如权利要求2所述的一种脐橙切瓣装置,其特征在于,还包括橡胶按板(28),所述橡胶按板(28)的底端与所述角形转杆(27)的顶端右侧连接。

4.如权利要求3所述的一种脐橙切瓣装置,其特征在于,还包括第五弹簧(29),所述第五弹簧(29)的顶端与所述角形转杆(27)的底端右侧连接,并且第五弹簧(29)的底端纵向与所述固定板(25)的顶端连接。

5.如权利要求4所述的一种脐橙切瓣装置,其特征在于,还包括四组支撑杆(30),所述四组支撑杆(30)的顶端分别与所述水箱(23)底端外壁的左前侧、左后侧、右前侧和右后侧连接,并且四组支撑杆(30)的底端均纵向对应与所述压板(3)的顶端连接。

6.如权利要求5所述的一种脐橙切瓣装置,其特征在于,还包括拨动钮(31),所述套管(4)的前端上下方向上设置有条形滑槽,并且条形滑槽与套管(4)内部相通,拨动钮(31)的后端设置有拨动杆,并且拨动杆的后端自套管(4)的前端穿过条形滑槽内部并伸入至套管(4)内部与所述滑动杆(5)的前端上侧连接。

7.如权利要求6所述的一种脐橙切瓣装置,其特征在于,还包括滚球(32),所述滚球(32)的底端与所述角形转杆(27)的顶端左侧连接。

8.如权利要求7所述的一种脐橙切瓣装置,其特征在于,还包括透明挡板(33),所述水箱(23)的前端外壁上设置有与水箱(23)内部相通的观察孔,并且所述透明挡板(33)密封安装在所述观察孔上。

9.如权利要求8所述的一种脐橙切瓣装置,其特征在于,还包括保护罩(34),所述保护罩(34)罩设在所述带动电机(21)与减速机(20)的外部,并且保护罩(34)的底端通过多组连接杆固定安装在所述顶板(12)的顶端中部区域。

10.如权利要求9所述的一种脐橙切瓣装置,其特征在于,所述保护罩(34)的外壁设置为圆弧形结构。
