专利号: 2018112290959
申请人: 赣州天橙农业科技发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 压力机
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

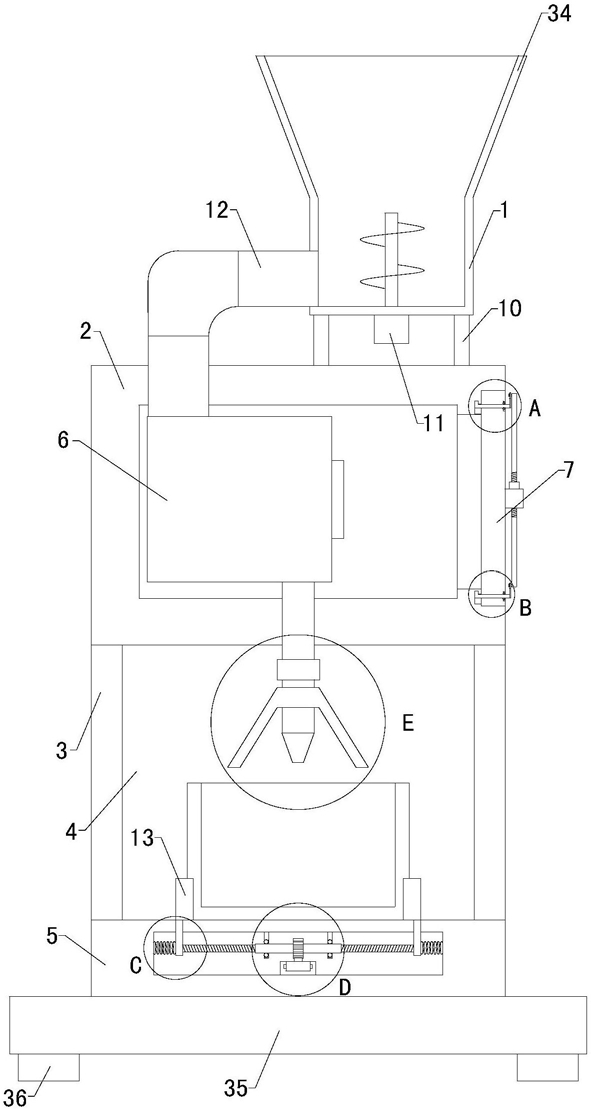

1.一种脐橙加工用榨汁装置,包括放置框(1)、固定箱(2)、左支撑板(3)、右支撑板、后侧板(4)和底座(5),左支撑板(3)和右支撑板的底端分别与底座(5)顶端的左侧和右侧连接,并且左支撑板(3)和右支撑板的后端分别与后侧板(4)的左侧和右端连接,左支撑板(3)、右支撑板和后侧板(4)的底端分别与底座(5)顶端的左侧、右侧和后侧连接,左支撑板(3)、右支撑板和后侧板(4)的顶端分别与固定箱(2)底端的左侧、右侧和后侧连接,固定箱(2)内部设置有工作腔,并且工作腔内部设置有脐橙挤压器(6),脐橙挤压器(6)的顶部输入端连通设置有进料管,并且进料管的顶端自工作腔内部穿过工作腔的顶端内壁并伸出至固定箱(2)的顶端外界,并且进料管的顶端与放置框(1)的底端连通,放置框(1)设置在固定箱(2)的顶端外壁上,固定箱(2)的右端设置有放置槽,并且放置槽的左端内壁上设置有取放口,并且取放口与工作腔内部相通,取放口上设置有盖板(7),并且盖板(7)位于放置槽内部,脐橙挤压器(6)的底部输出端设置有排液管,并且排液管的底端自工作腔的内部穿过工作腔的底端内壁并伸出至固定箱(2)的底端外界,排液管上连通设置有排液阀(8),排液管的底端设置有排液嘴(9),脐橙挤压器(6)的右端设置有废料排出口;其特征在于,包括四组支撑腿(10)、搅动马达(11)和连通管(12),所述四组支撑腿(10)的顶端分别与所述放置框(1)底端外壁的左前侧、左后侧、右前侧和右后侧连接,并且四组支撑腿(10)的底端分别与所述固定箱(2)顶端外壁右半区域的左前侧、左后侧、右前侧和右后侧连接,所述搅动马达(11)安装在放置框(1)的底端外壁中部,并且搅动马达(11)的顶部输出端设置有搅动轴,所述搅动轴的顶端自放置框(1)的底端穿过放置框(1)的底端外壁并伸入至放置框(1)内部,并且搅动轴上设置有多组螺旋搅拌叶,并且多组螺旋搅拌叶位于放置框(1)内部,所述连通管(12)的右端与放置框(1)的左端连通,并且连通管(12)的左端通过弯管与所述进料管的顶端连通,所述连通管(12)的内径与脐橙的外径相匹配,并且连通管(12)的内径与进料管的内径相同;还包括左弧形定位板(13)、右弧形定位板、左定位滑杆(14)、右定位滑杆、左螺纹杆(15)、右螺纹杆、调节套管(16)、滑轨(17)和齿条(18),所述底座(5)内部设置有调节腔室,并且底座(5)顶端的左侧和右侧分别左右方向上设置有左滑动通槽和右滑动通槽,所述左滑动通槽和右滑动通槽均与调节腔室内部相通,所述左弧形定位板(13)和右弧形定位板的底端分别与所述底座(5)顶端的左侧和右侧可滑动接触,并且所述左定位滑杆(14)和右定位滑杆的顶端分别与所述左弧形定位板(13)和右弧形定位板的底端中部连接,左定位滑杆(14)和右定位滑杆的底端均自底座(5)的顶端分别可滑动穿过左滑动通槽和右滑动通槽并伸入至调节腔室内部,所述调节腔室顶端内壁的左侧和右侧分别固定安装有左轴承座和右轴承座,并且左轴承座和右轴承座内部分别设置有左滚珠轴承和右滚珠轴承,所述调节套管(16)的左端自左轴承座的右端穿过左滚珠轴承内部并伸出至左轴承座的左端外界,调节套管(16)的右端自右轴承座的左端穿过右滚珠轴承内部并伸出至右轴承座的右端外界,并且所述调节套管(16)的左端和右端分别探出至左轴承座左端外界和右轴承座右端外界的长度相同,所述左螺纹杆(15)的左端与所述左定位滑杆(14)的右端下侧连接,并且所述右螺纹杆的右端与所述右定位滑杆的左端下侧连接,左螺纹杆(15)与右螺纹杆的外部螺纹旋向相反设置,调节套管(16)内部的左侧和右侧分别对称设置有左内部螺纹和右内部螺纹,并且左螺纹套管的右端插入并螺装至调节套管(16)的左端内部,右螺纹杆的左端插入并螺装至调节套管(16)的右端内部,调节套管(16)的中部固定套装设置有齿轮,并且所述滑轨(17)纵向位于所述齿轮的下方,并且滑轨(17)的底端与所述调节腔室的底端内壁连接,滑轨(17)的顶端设置有前后方向上的滑槽,并且所述齿条(18)可滑动设置在滑槽内部,齿条(18)的顶端与齿轮啮合,齿条(18)的前端设置有拉杆,并且拉杆的前端自调节腔室内部穿过调节腔室的前端内壁并伸出至底座(5)的前端外界,所述左弧形定位板(13)与右弧形定位板以所述排液嘴的轴线对称设置;还包括上销杆(19)、下销杆、上平行杆(20)、下平行杆、调节轴(21)、定位环(22)和定位螺母(23),所述盖板(7)的前端上侧和下侧均通过铰链与所述放置槽的前端内壁的右上侧和右下侧可转动连接,并且所述盖板(7)右端的上后侧和下后侧分别设置有左右贯穿的上转动通孔和下转动通孔,并且上转动通孔和右转动通孔的内部右侧分别设置有上滚珠轴承和下滚珠轴承,所述上销杆(19)和下销杆的左端均自盖板(7)的右端分别穿过上滚珠轴承和下滚珠轴承内部并分别穿过上转动通孔和下转动通孔内部并伸出至盖板(7)的左端外界,所述放置槽左端内壁的上后侧和下后侧分别设置有上销孔和下销孔,并且上销孔和下销孔的右端上侧分别设置有上弧形挡板(24)和下弧形挡板(25),所述上销杆(19)和下销杆的顶端左侧分别设置有上销钩(26)和下销钩(27),所述上平行杆(20)和下平行杆的后端向下倾斜分别与上销杆(19)和下销杆的前端上侧连接,并且上平行杆(20)和下平行杆互相平行设置,上平行杆(20)和下平行杆的内部前侧分别设置有左右贯穿的上条形通槽和下条形通槽,所述定位环(22)的左端与所述盖板(7)的右端前侧中部连接,并且所述调节轴(21)的底端自定位环(22)的顶端穿过定位环(22)内部并伸出至定位环(22)的底端外界,调节轴(21)的左端上侧和下侧分别设置有上带动轴和下带动轴,并且上带动轴和下带动轴的左端分别自上平行杆(20)和下平行杆的右端穿过上条形通槽和下条形通槽内部并伸出至上平行杆(20)和下平行杆的左端外界,调节轴(21)的圆周外壁中部设置有与所述定位螺纹可螺装配合的外部螺纹,并且定位螺母(23)螺装套设在所述调节轴(21)上,定位螺母(23)的底端与所述定位环(22)的顶端接触,上销杆(19)和下销杆的左端分别插入至上销孔和下销孔内部,并且所述上销钩(26)和下销钩(27)的右端分别与所述上弧形挡板(24)和下弧形挡板(25)的左端接触。

2.如权利要求1所述的一种脐橙加工用榨汁装置,其特征在于,还包括拉板(28),所述拉板(28)的后端中部与所述拉杆的前端连接,并且拉板(28)的后端与所述底座(5)的前端接触。

3.如权利要求2所述的一种脐橙加工用榨汁装置,其特征在于,还包括左滑块(29)和右滑块,所述滑轨(17)上滑槽的左端内壁和右端内壁上分别前后方向设置有左限位滑动槽和右限位滑动槽,并且所述左滑块(29)和右滑块分别可滑动设置在左限位滑动槽和右限位滑动槽内部。

4.如权利要求3所述的一种脐橙加工用榨汁装置,其特征在于,还包括左支撑弹簧(30)和右支撑弹簧,所述左支撑弹簧(30)和右支撑弹簧均位于所述调节腔室内部,并且左支撑弹簧(30)的右端与所述左定位滑杆(14)的左端下侧连接,左支撑弹簧(30)的左端横向与所述调节腔室的左端内壁连接,并且所述右支撑弹簧的左端与所述右定位滑杆的右端下侧连接,右支撑弹簧的右端横向与所述调节腔室的右端内壁连接。

5.如权利要求4所述的一种脐橙加工用榨汁装置,其特征在于,还包括上挡盘(31)和下挡盘,所述上挡盘(31)和下挡盘的右端分别与所述上带动轴和下带动轴的左端同心连接。

6.如权利要求5所述的一种脐橙加工用榨汁装置,其特征在于,还包括把手(32),所述把手(32)的左端与所述盖板(7)的右端后侧中部连接。

7.如权利要求6所述的一种脐橙加工用榨汁装置,其特征在于,还包括锥形罩(33),所述锥形罩(33)位于所述固定箱(2)的下方,并且锥形罩(33)固定套装在所述排液管上,所述排液嘴(9)位于所述锥形罩(33)内部。

8.如权利要求7所述的一种脐橙加工用榨汁装置,其特征在于,还包括料斗(34),所述料斗(34)的底端与所述放置框(1)的顶端连通。

9.如权利要求8所述的一种脐橙加工用榨汁装置,其特征在于,还包括加强板(35),所述加强板(35)的顶端与所述底座(5)的底端连接。

10.如权利要求9所述的一种脐橙加工用榨汁装置,其特征在于,还包括四组防滑垫块(36),所述四组防滑垫块(36)的顶端分别与所述加强板(35)底端的左前侧、左后侧、右前侧和右后侧连接。
