专利号: 2018112305649
申请人: 江西理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

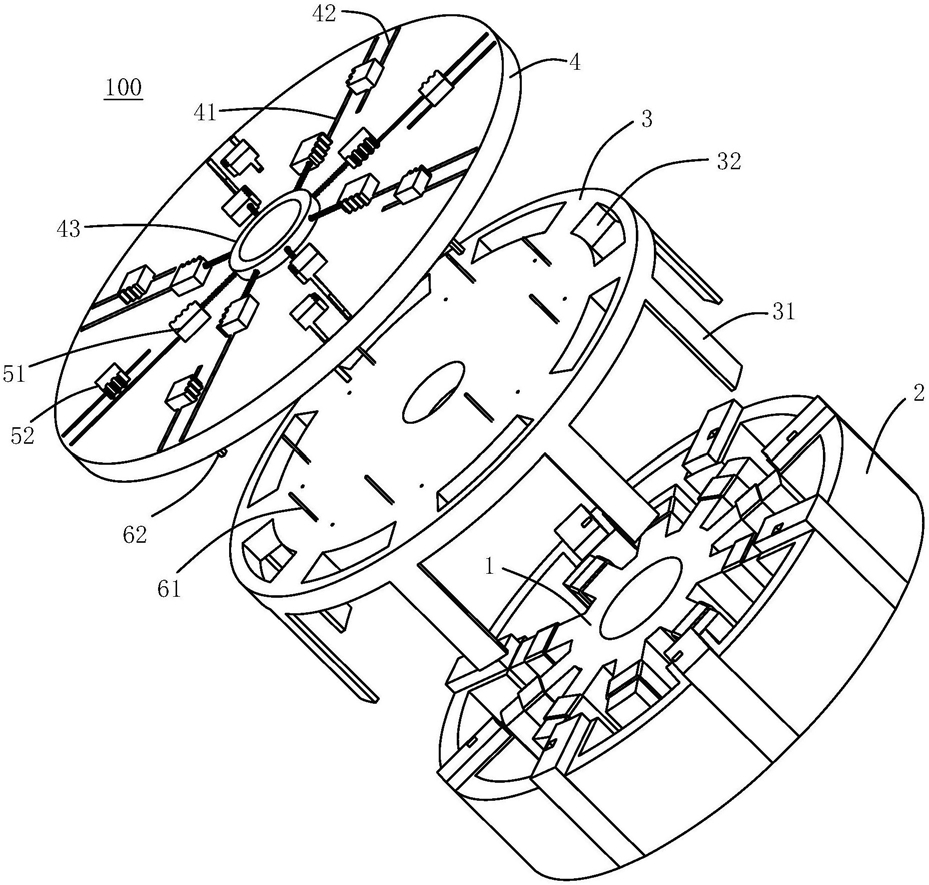

1.一种离心式变磁通永磁同步电机,其特征在于,包括电机本体和机械调磁装置;

所述电机本体包括内定子和外转子,所述内定子包括定子铁心及缠绕于所述定子铁心的电枢绕组,所述外转子包括多个转子铁心和多个永磁体,所述多个转子铁心相互连接形成环形的转子铁心组,所述转子铁心组与所述定子铁心同轴设置,所述多个永磁体与所述多个转子铁心一一对应,所述永磁体位于相邻的两个所述转子铁心之间并与所述转子铁心可滑动的连接,位于所述转子铁心组的同一端的相邻的两个所述永磁体的磁极相异;

所述机械调磁装置包括与所述转子铁心组同轴设置的转盘和轮毂,所述转盘位于所述转子铁心组的一端并与所述转子铁心组可转动的连接,所述转盘的靠近所述转子铁心组的一侧设置有多个隔磁块,所述多个隔磁块与所述多个永磁体一一对应,所述隔磁块沿所述转盘的轴向朝向所述转子铁心组延伸并遮挡所述永磁体,所述隔磁块用于限制所述永磁体相对于所述转子铁心移动,所述轮毂位于所述转盘的远离所述转子铁心组的一侧,所述轮毂上可滑动的设置有多个第一齿条和第二齿条,所述第一齿条与所述转盘通过第一连杆连接,所述第二齿条与所述永磁体通过第二连杆连接,所述第一齿条能够沿所述轮毂的径向移动,转动所述轮毂,所述第一齿条能够沿所述轮毂的径向移动至与所述第二齿条啮合并带动所述第二齿条移动,所述第一齿条移动能够使所述转盘相对于所述轮毂转动,以使所述隔磁块与所述永磁体分离,所述第二齿条移动能够使所述永磁体相对于所述转子铁心移动。

2.根据权利要求1所述的离心式变磁通永磁同步电机,其特征在于,所述轮毂开设有多个第一滑槽和多个与所述第一滑槽配合的第二滑槽,所述多个第一滑槽与所述多个第二滑槽沿所述轮毂的周向旋转对称设置,所述第一滑槽沿所述轮毂的径向延伸,所述第二滑槽与所述第一滑槽平行设置,所述第一齿条可滑动的设置于所述第一滑槽内,所述第一齿条的靠近所述转盘的一侧开设有导向槽,所述第一连杆的一端与所述转盘连接,所述第一连杆的另一端插设于所述导向槽内,所述多个第二滑槽与所述多个永磁体一一对应,所述第二齿条可滑动的设置于所述第二滑槽内,所述转盘开设有多个与所述永磁体对应的凹槽,所述第二连杆可活动的穿设于所述凹槽内。

3.根据权利要求2所述的离心式变磁通永磁同步电机,其特征在于,所述轮毂包括轴颈,所述第一齿条与所述轴颈之间设置有第一弹性件,所述第一弹性件沿所述第一滑槽的长度方向延伸,所述第一弹性件的一端与所述轴颈连接,所述第一弹性件的另一端与所述第一齿条连接。

4.根据权利要求3所述的离心式变磁通永磁同步电机,其特征在于,所述第二齿条的靠近所述轮毂的中心的一端连接有第二弹性件,所述第二弹性件位于所述第二滑槽内并沿所述第二滑槽的长度方向延伸,所述第二弹性件与所述轮毂连接。

5.根据权利要求4所述的离心式变磁通永磁同步电机,其特征在于,所述第一弹性件与所述第二弹性件均为弹簧。

6.根据权利要求2所述的离心式变磁通永磁同步电机,其特征在于,所述永磁体的靠近所述转盘的一端开设有用于所述第二连杆插设的安装槽,所述第二连杆的一端与所述第二齿条连接,所述第二连杆的另一端插设于所述安装槽内。

7.根据权利要求2所述的离心式变磁通永磁同步电机,其特征在于,所述导向槽包括依次连接的第一槽段、第二槽段及第三槽段,所述第一槽段相对于所述第三槽段靠近所述轮毂的中心,所述第一槽段与所述第三槽段平行设置,所述第二槽段为弧形结构,所述第二槽段的延伸方向与所述轮毂的转动方向相同,所述第一槽段的长度大于所述第三槽段的长度,所述第一连杆插设于所述第三槽段内。

8.根据权利要求2所述的离心式变磁通永磁同步电机,其特征在于,所述第一连杆与所述第二连杆均为隔磁杆。

9.根据权利要求2所述的离心式变磁通永磁同步电机,其特征在于,所述凹槽为弧形槽,所述凹槽沿所述转盘的周向延伸,所述凹槽与所述转盘同轴设置,所述凹槽沿所述转盘的轴向贯穿所述转盘。

10.根据权利要求1所述的离心式变磁通永磁同步电机,其特征在于,相邻的两个所述转子铁心之间形成用于容纳所述永磁体的容纳槽,所述永磁体可滑动的设置于所述容纳槽内。

11.根据权利要求1所述的离心式变磁通永磁同步电机,其特征在于,所述隔磁块为弧形瓦片结构,所述隔磁块与所述转子铁心组同轴设置。
