专利号: 2018112328462
申请人: 王紫文
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

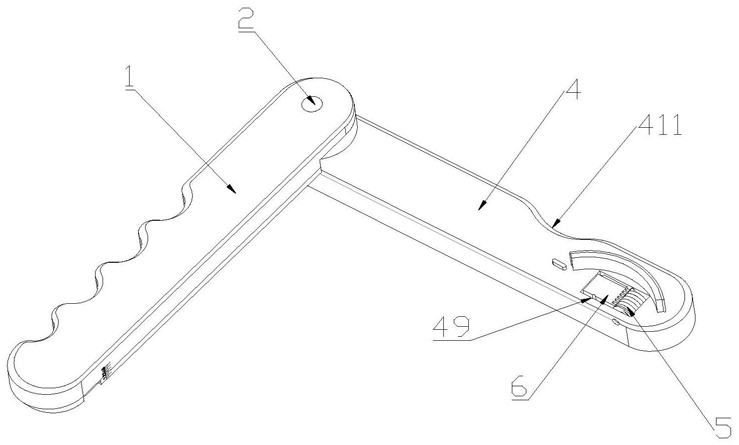

1.一种用于单个小径金属销钉截取装置,其特征在于,所述截取装置包括截取手柄

(1)、转动销(2)、固定手柄(4)、丝杆(5)、滑动夹块(6),截取手柄(1)和固定手柄(4)通过转动销(2)转动连接,固定手柄(4)上设有第一方形盲孔(45),第一方形盲孔(45)内设有第一弧形凹陷(49);

所述固定手柄(4)上设有手柄限位凸起(43)的一侧设有阻挡板(44),阻挡板(44)为圆弧型结构;固定手柄(4)上、阻挡板(44)弧形板的内侧设有第一方形盲孔(45),第一方形盲孔(45)内设有第一弧形凹陷(49);第一方形盲孔(45)内靠近阻挡板(44)弧形板的一侧设有第二方形盲孔(46),第二方形盲孔(46)的两侧设有方形滑槽(47);固定手柄(4)上设有盲孔(48),盲孔(48)贯穿第一方形盲孔(45),位于第二方形盲孔(46)的一侧,固定手柄(4)的外侧壁设有单指凹陷(411),盲孔(48)内转动连接有丝杆(5);

所述第一方形盲孔(45)内靠近阻挡板(44)的一侧设有第二方形盲孔(46),第二方形盲孔(46)内滑动设有滑动夹块(6),滑动夹块(6)上设有与丝杆(5)啮合传动的啮合齿(61);

所述丝杆(5)上贯穿设有转动轴(51),丝杆(5)通过转动轴(51)在盲孔(48)内转动;

所述滑动夹块(6)的下方设有第二弧形凹陷(62),第二弧形凹陷(62)和第一弧形凹陷(49)配合,对销钉进行固定,通过表面相切的截取手柄(1)和固定手柄(4)相对转动破断销钉。

2.根据权利要求1所述的一种用于单个小径金属销钉截取装置,其特征在于,所述截取

手柄(1)的一端设有旋转面(11),旋转面(11)上设有第一贯穿孔(12),截取手柄(1)上、设有旋转面(11)的一侧设有夹板(13),夹板(13)上设有方形缺口(14),截取手柄(1)的截取面上设有刻度(15),截取手柄(1)的外侧壁设有四指凹陷(16)。

3.根据权利要求1所述的一种用于单个小径金属销钉截取装置,其特征在于,所述固定

手柄(4)通过旋转凸台(41)与截取手柄(1)的旋转面(11)配合,第一贯穿孔(12)和第二贯穿孔(42)内转动设有转动销(2);所述固定手柄(4)和截取手柄(1)通过转动销(2)相连构成一对旋转副,两者相对转动,在转动销(2)外围套有扭簧(3),扭簧(3)的两端延伸部分分别嵌入或卡在固定手柄(4)和截取手柄(1)的通孔内。

4.根据权利要求1所述的一种用于单个小径金属销钉截取装置,其特征在于,所述第二

方形盲孔(46)内移动设有滑动夹块(6),滑动夹块(6)的一侧设有啮合齿(61),滑动夹块(6)的下方设有第二弧形凹陷(62),第二弧形凹陷(62)和第一弧形凹陷(49)配合,对销钉进行固定;滑动夹块(6)上设有方形导向块(63),方形导向块(63)的两侧设有方形滑块(64)。

5.根据权利要求1-4中任意一项所述的一种用于单个小径金属销钉截取装置,其特征

在于,所述截取装置对销钉的截取方法包括以下步骤:

1)推转丝杆(5),在固定手柄(4)上的方形滑槽(47)导向下便可带动滑动夹块(6)定向移动,改变第二弧形凹陷(62)和第一弧形凹陷(49)的相对距离,继而夹紧预截取销钉,销钉伸出滑动夹块(6)上平面的部分即为所要获取的定长销钉段;

2)伸出部分的长度,可通过截取手柄(1)上的刻度(15)参考比照,长度不合适,可放松滑动夹块(6)进行调整,对于截取销钉长度精度要求高的采用游标卡尺检测调整;

3)通过手动快速闭合截取手柄(1)与固定手柄(4)给滑动夹块(6)上的销钉施加较大的动量,伸出部分受该动量和夹板(13)端面处的应力集中作用会瞬间沿夹板(13)端面处破断,得到截面齐整长度可控的短销钉段;

4)固定手柄(4)上设计有阻挡板(44),板面上布有珍珠棉(441),截取的部分会在破断后沿冲击方向飞离,弹射并嵌入到阻挡板(44)上的珍珠棉(441)内,从珍珠棉(441)内取出被截取的销钉段。
