专利号: 2018112332379
申请人: 阜阳市世科智能设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

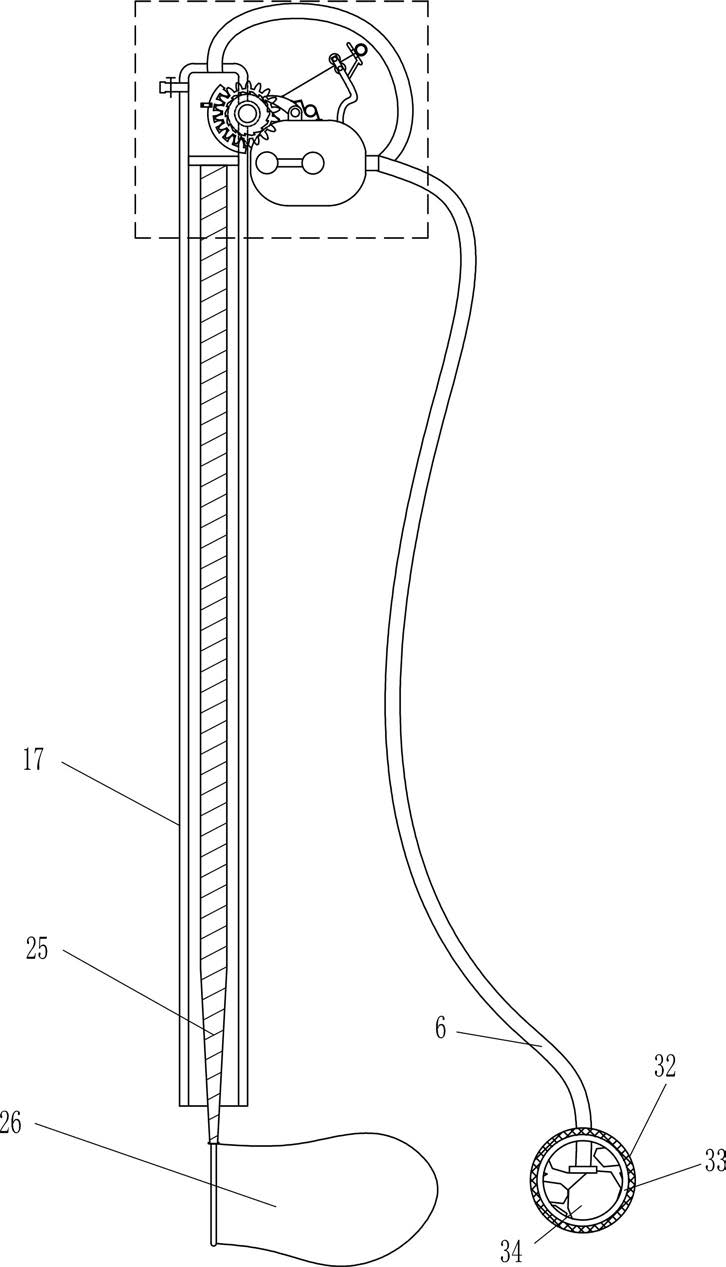

1.一种死鱼打捞装置,包括有固定块(1)、第一缸体(2)、硬质管(3)、单向阀(4)、连接管(5)、软管(6)和导套(7),固定块(1)内右部镶嵌式安装有第一缸体(2),第一缸体(2)右侧前后均连接有硬质管(3),硬质管(3)与第一缸体(2)连通,硬质管(3)上设有单向阀(4),后侧的硬质管(3)右端连接有连接管(5),连接管(5)与硬质管(3)连通,前侧的硬质管(3)右端连接有软管(6),软管(6)与硬质管(3)连通,第一缸体(2)左壁中部安装有导套(7),其特征在于:还包括有第一活塞(8)、滑轨(10)、滑块(11)、压杆(12)、握杆(120)、移动杆(13)、弹簧(14)、轴承座(15)、转轴(16)、第二缸体(17)、第一齿轮(18)、卡杆(19)、弹性片(190)、第二齿轮(20)、弧形齿条(21)、出水管(22)、阀门(23)、第二活塞(24)、固定杆(25)和捕捞网(26),第一缸体(2)内左部设有第一活塞(8),固定块(1)内左部开有通孔(9),通孔(9)内底部前后两侧均安装有滑轨(10),滑轨(10)上滑动式设有滑块(11),滑块(11)上安装有压杆(12),压杆(12)穿过通孔(9),压杆(12)右侧中部连接有移动杆(13),移动杆(13)右部穿过导套(7),移动杆(13)右端与第一活塞(8)连接,移动杆(13)左部绕有弹簧(14),弹簧(14)左端与压杆(12)连接,弹簧(14)右端与导套(7)连接,固定块(1)前后两侧中部均连接有握杆(120),握杆(120)位于通孔(9)右方,固定块(1)左侧上方安装有轴承座(15),轴承座(15)上连接有转轴(16),转轴(16)后部连接有第二缸体(17),第二缸体(17)上部与连接管(5)上端连通,转轴(16)前端安装有第一齿轮(18),固定块(1)的顶部转动式连接有卡杆(19),卡杆(19)与第一齿轮(18)配合,卡杆(19)上右侧连接有弹性片(190),弹性片(190)下端与固定块(1)上部右侧连接,转轴(16)前部安装有第二齿轮(20),第二齿轮(20)位于第一齿轮(18)前方,第二缸体(17)前侧上部安装有弧形齿条(21),弧形齿条(21)与第二齿轮(20)啮合,第二缸体(17)左壁上部连接有出水管(22),出水管(22)与第二缸体(17)连通,出水管(22)上设有阀门(23),第二缸体(17)内上部安装有第二活塞(24),第二活塞(24)底部连接有固定杆(25),固定杆(25)下部穿过第二缸体(17),固定杆(25)下端连接有捕捞网(26)。

2.根据权利要求1所述的一种死鱼打捞装置,其特征在于:还包括有支撑杆(27)、滚轮(28)、环形导向杆(29)、拉绳(30)和圆环(31),固定块(1)上右侧连接有支撑杆(27),支撑杆(27)后侧上部上下均转动式安装有滚轮(28),支撑杆(27)右侧上部连接有环形导向杆(29),卡杆(19)右侧连接有拉绳(30),拉绳(30)穿过上下两方的滚轮(28),拉绳(30)穿过环形导向杆(29),拉绳(30)右端连接有圆环(31),圆环(31)位于环形导向杆(29)右方。

3.根据权利要求2所述的一种死鱼打捞装置,其特征在于:还包括有球形网框(32)、海绵片(33)和活性炭(34),软管(6)下部连接有球形网框(32),软管(6)下部位于球形网框(32)内,球形网框(32)内侧安装有海绵片(33),球形网框(32)内放置有活性炭(34),活性炭(34)与海绵片(33)接触。
