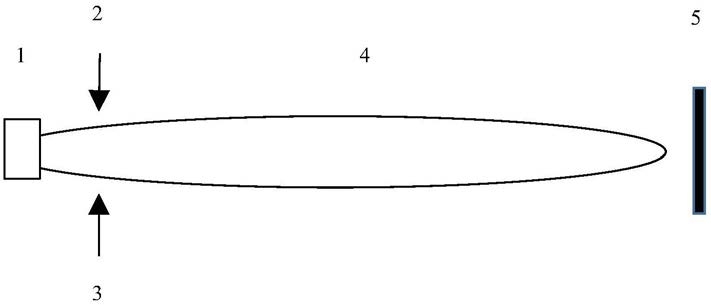

1.一种表面掺杂稀土元素的二氧化钛颗粒制备方法，其特征在于：采用等离子喷枪为反应装置，使送入的二氧化钛粉体颗粒在高温、高速射流中熔融或半熔融，而以液料方式同步送入稀土元素前驱体，高温气化后对二氧化钛进行掺杂。

2.如权利要求1所述的方法，其特征在于所述的等离子喷枪的工作参数为：等离子喷涂净功率为30～60kW，氩气为20～60slpm，氢气为10～30slpm。

3.如权利要求1所述的方法，其特征在于所述的二氧化钛粉体颗粒为破碎料或团聚粉末，粒径为15～40μm。

4.如权利要求1所述的方法，其特征在于所述的二氧化钛粉体颗粒由N2气送入，载气流量为2～5L/min，送粉量为15～20g/min。

5.如权利要求1所述的方法，其特征在于所述的液料是溶解有稀土元素前驱体的溶剂，其中前驱体质量百分比为1～5％，溶剂为去离子水、丙酮、无水乙醇的一种或几种的混合物。

6.如权利要求1所述的方法，其特征在于所述的稀土元素前驱体为硝酸钇、硝酸铈、硝酸镧的一种或几种的混合物。

7.如权利要求1所述的方法，其特征在于所述的液料为连续送入，其压力为0.5～

1.5mbr，流量为10～50mL/min。
